带千分尺进给的实验室切片装置结构

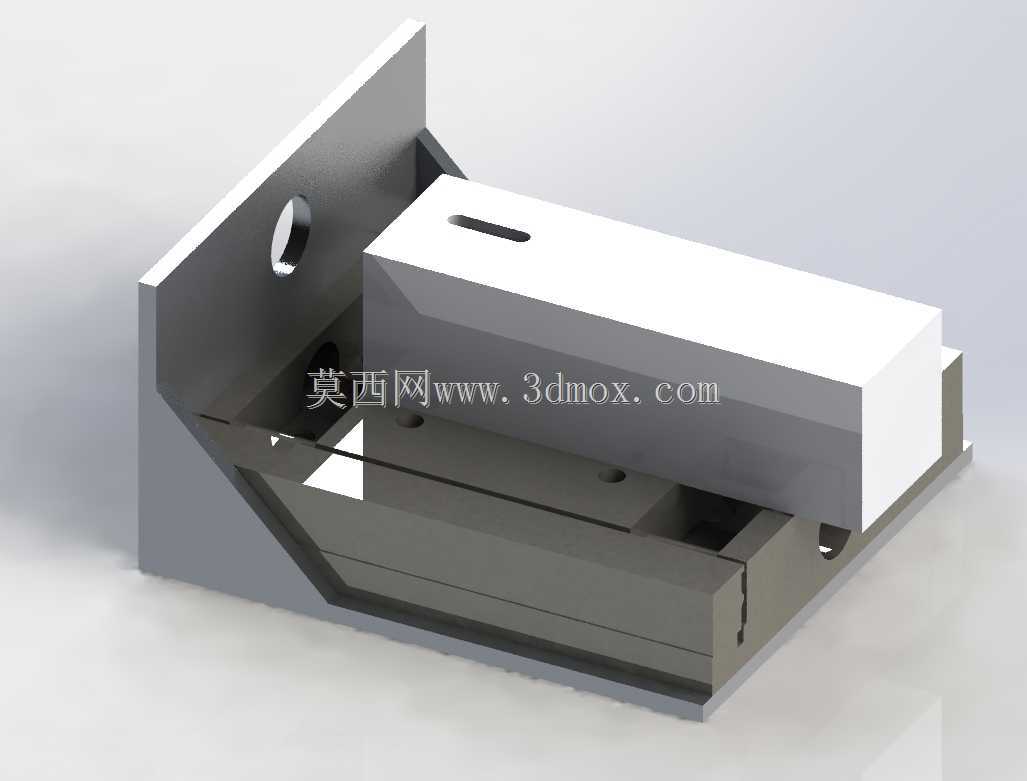

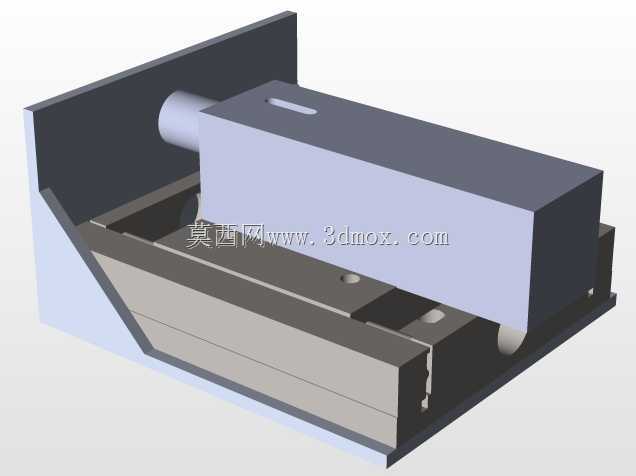

　　这套结构面向材料、生物和病理实验室的薄切片制备需求，核心解决试样进给量难以精确控制的问题。整机采用卧式布局，前部为倾斜的刀架与承托区域，后部为长方体进给主体，侧面伸出的千分尺旋钮用于手动微调。操作人员通过旋转千分尺套筒，可将试样相对于刀片推进微米级距离，从而获得厚度均匀的切片，适用于石蜡包埋块、软质聚合物、植物茎秆等需要连续剖切的样品。

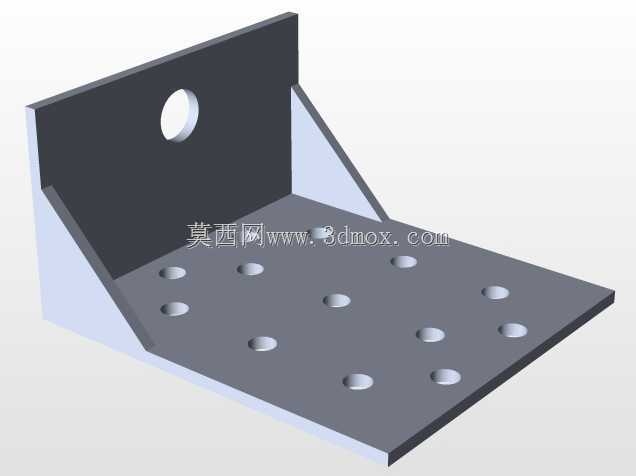

　　从结构组成看，底座承担整机定位与安装基准，底部预留的沉孔可将设备固定在工作台或隔振平台上，避免剖切过程中出现滑移。上部滑台与底座之间通过平直配合面形成导向，限制除进给方向外的五个自由度，保证运动直线度。千分尺测量头直接作用于滑台端部，读数套筒与锁紧结构集成在外侧，调节完成后可锁定位置，防止误触造成厚度漂移。刀座区域采用斜置安装面，刀片贴合后由压块固定，切削角度可通过更换垫片或修磨结合面进行适配。

　　设计思路上优先保证进给分辨率与刚性的平衡。千分尺本身具备微米级读数能力，但如果滑台配合间隙过大，实际进给会出现空程，因此导向面需要控制合理的配合公差，并在长期使用中保留润滑与磨损补偿空间。外壳采用规整的长方体造型，内部容纳螺杆、弹簧复位或顶紧元件，外部仅保留操作手柄与读数窗口，既减少粉尘和试样碎屑进入传动区，也便于日常清洁。前部敞口结构方便取放刀片和清理切片废料，倾斜面则让切下的薄片自然滑向收集区。

　　安装边界方面，设备占地接近小型台式仪器，后方需为千分尺旋钮留出旋转和读数空间，前部需预留刀片更换与试样装夹的操作距离。底座固定孔间距决定了与工作台的连接方式，若用于高频切片场景，应在底座下方增加减振垫，以降低外部振动对刃口和切片质量的影响。模型完整表达了外部壳体、滑台、千分尺安装位、刀架斜面及底座孔位，可直接用于结构评审、操作空间校核和非标改进设计。
