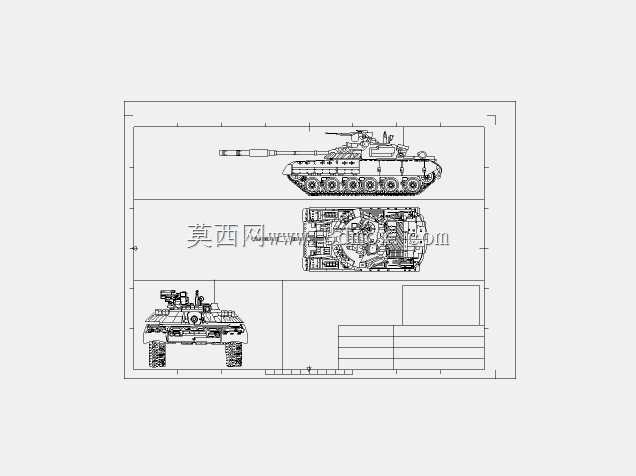

主战坦克多视图结构设计图纸

该图纸呈现的履带式装甲作战装备设计方案，核心围绕复杂地形通行、火力打击承载、乘员舱室布局三大核心需求展开结构设计，从侧视、俯视、正视三个正交视图完整呈现整车的结构边界与部件排布逻辑。设计过程中首先明确履带行走机构的接地长度与轨距参数，匹配整车重心分布，确保在泥泞、沟壑、松软路面等非铺装场景下的通行稳定性，负重轮的排布间距经过反复校核，兼顾行驶过程中的减震效果与履带张紧调节空间，避免高速机动时出现履带脱轨风险。车体上部的炮塔座圈安装边界做了明确标注，座圈直径匹配炮塔旋转机构的安装尺寸，预留足够的旋转间隙，确保火炮俯仰、炮塔周向旋转过程中不会与车体上部的观察窗、舱门、附加装甲支架产生运动干涉。火炮身管的前后重心位置经过配平设计，搭配炮塔内部的反后坐装置安装空间，可抵消射击时的后坐冲击力，避免车体出现过大侧倾。车体前部的装甲倾斜角度经过结构优化，在控制整车重量的前提下提升防护效能，同时预留了驾驶员观察窗、前大灯、牵引钩的安装位置，车首下部的推土铲安装接口也在视图中做了位置标注，可适配战场临时工事构筑需求。车体侧面的裙板安装支架与履带护板结构同步呈现，既可以保护行走机构免受破片损伤，也能降低行驶过程中卷起的扬尘对车体部件的磨损。动力舱的布置在车体后部预留了足够的散热通风开口位置，匹配动力系统的进气、排气与散热需求，同时预留了动力总成整体吊装的维护空间，降低战地维修的操作难度。视图中对各舱室的分隔边界做了清晰呈现，驾驶舱、战斗舱、动力舱之间的隔板安装位置明确，兼顾结构强度与空间利用率，乘员进出舱门的位置与开启范围也做了边界标注，确保乘员在穿戴装具的情况下可顺利进出。整车的外廓尺寸经过严格控制，适配铁路运输、公路平板运输的装载边界要求，避免跨区域投送时出现尺寸超限问题，炮塔顶部的观瞄设备、高射机枪、通信天线的安装位置也做了合理排布，确保各设备的工作视野不受遮挡，同时控制整车高度，降低战场上的被弹面积。
