防滑纹路橡胶轮胎三维结构设计

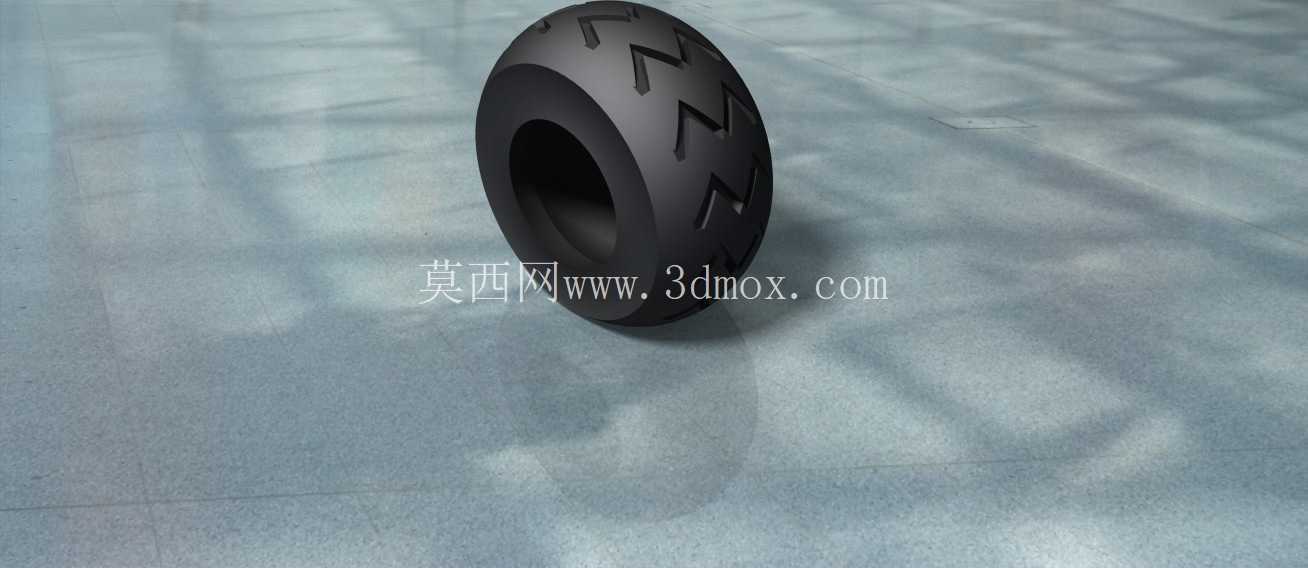

　　这款轮胎的设计首先围绕小型行走设备的实际使用需求展开，区别于常规乘用车辆轮胎，其胎面采用了连续的折线形防滑纹路，纹路深度与胎体厚度的比例经过反复校核，既保证在硬质铺装路面、轻度泥泞路面的抓附能力，也避免纹路过深导致的胎体刚性不足、滚动阻力过大问题。胎体整体采用环形等截面结构设计，内圈安装面的直径公差控制在适配标准轮毂的范围内，安装时无需额外加工衬套即可直接压装到对应规格的轮毂上，内圈与轮毂配合的面预留了0.2mm的过盈量，保证行走过程中不会出现胎圈与轮毂相对滑动的问题。

　　从应用场景来看，这类轮胎多用于小型电动代步车、厂区短途转运平板车、小型服务类移动机器人的行走机构，也可适配部分轻型园林作业机具的行走轮。在这类场景中，轮胎不需要承受过高的载荷，单轮额定静载荷控制在80kg以内，动载荷下的连续工作转速不超过60r/min，因此胎体的橡胶邵氏硬度设定在65度左右，兼顾行走过程中的缓冲性能与耐磨性能，在平整水泥路面连续行走的预期寿命可达到1200公里以上。

　　设计过程中首先确定的是胎体的整体轮廓，胎面的弧度采用小曲率圆弧设计，接地面积比同尺寸的圆弧面轮胎大15%左右，能够有效降低单位面积的接地压强，减少在环氧地坪、塑胶路面等软质铺装面上留下压痕的概率。胎侧的厚度从胎面位置向胎圈位置逐渐过渡减薄，既保证胎侧在受到侧向冲击力时不会出现过度形变，也能在经过小幅度凸起路面时提供足够的形变缓冲，减少传递到轮毂及上方车架的振动。胎面的防滑纹路采用等间距排布，纹路的侧壁设计了3度的脱模斜度，在后续开模生产时可以顺利脱模，不会出现纹路缺胶、扯裂的问题，纹路的沟槽底部采用圆角过渡，避免应力集中导致的沟槽开裂问题，延长轮胎的实际使用寿命。

　　安装边界方面，轮胎的轴向宽度为65mm，最大外直径为200mm，安装到轮毂之后的整体轴向突出量不超过70mm，在设计配套车架的轮舱时，轮舱的径向预留间隙不小于15mm，轴向预留间隙不小于10mm，即可保证轮胎在转向、经过颠簸路面产生形变时不会与车架结构发生干涉。轮胎的内圈直径为100mm，适配的轮毂安装台肩直径为100.2mm，压装时采用常温压装工艺即可，不需要加热胎体，压装力控制在800N到1200N之间，避免压装力过大导致胎圈位置出现不可逆的形变，影响密封与配合精度。

　　从功能特性上看，这款实心结构的轮胎不需要充气，不存在爆胎、漏气的风险，在厂区、园区等存在零散金属碎屑、尖锐杂物的场景中使用时，不会因为扎胎导致设备停摆，维护成本远低于充气式轮胎。胎面的折线形纹路在设备前进、后退两个方向都能提供均匀的抓地力，不会出现单方向抓地力不足的问题，在带有一定坡度的路面上行走时，最大可适应12度的坡道，不会出现打滑空转的情况。纹路的沟槽宽度为8mm，在经过带有积水、浮尘的路面时，沟槽可以快速排开胎面与地面之间的介质，保证胎面橡胶与地面直接接触，减少水滑、浮滑的风险。

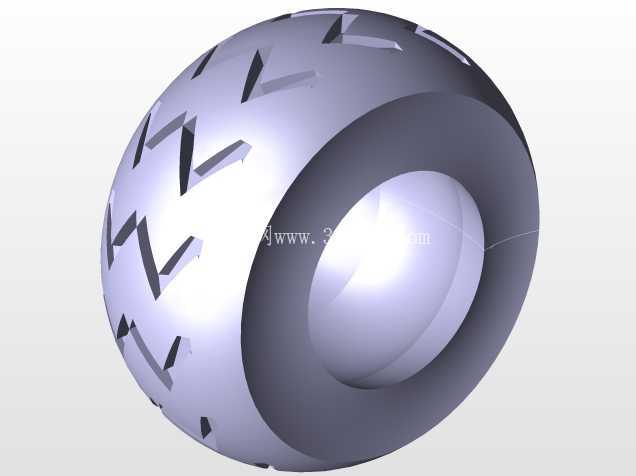

　　建模过程中，首先绘制胎体的旋转截面轮廓，通过旋转命令生成胎体的基础实体，之后在胎面位置绘制单组防滑纹路的截面轮廓，通过环形阵列命令生成整圈的纹路结构，对阵列后的纹路与胎体基础实体做布尔合并，之后对所有的锐边做圆角处理，还原实际橡胶件的工艺特征。整个模型的结构完全按照实际生产的工艺要求构建，没有无法脱模的倒扣结构，也没有壁厚突变的位置，可以直接用于后续的模具设计、结构干涉校核，也可以导入到行走设备的整体装配中，做运动仿真、载荷仿真的前置模型使用，不需要额外做结构简化。
