电源变压器带卡槽绕线骨架结构设计

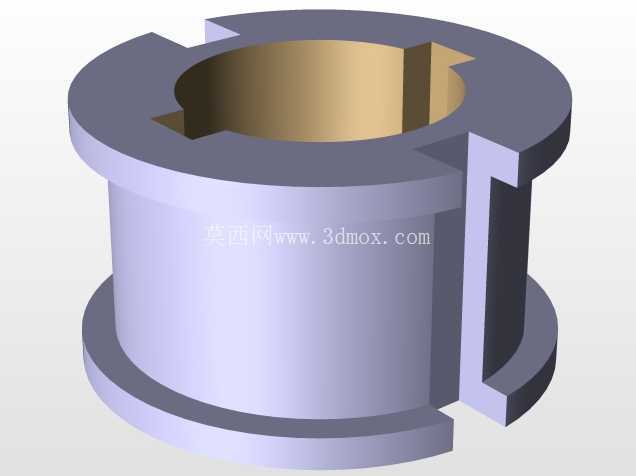

　　在中小功率工频电源变压器的批量生产场景中，绕线骨架是承载漆包线绕组、实现铁芯与绕组绝缘隔离、保障绕组排布规整度的核心结构件，其结构设计的合理性直接影响变压器的绕线效率、绝缘可靠性与成品装配精度。本次设计的带卡槽式绕线骨架，针对传统无定位骨架绕线时易出现排线偏移、绕组两端塌边、插片时铁芯刮破漆包线绝缘层的常见问题做了针对性优化，适配常规EI型、CD型插片式铁芯的装配需求，可覆盖10W-50W功率段的民用电源、小型工控设备电源的变压器生产需求。从结构功能来看，该骨架主体为中空筒状结构，中心通孔尺寸与对应规格铁芯的中柱尺寸做了公差配合设计，单边预留0.1mm的装配间隙，既保证铁芯插片时可顺利穿入，又避免间隙过大导致绕组与铁芯同轴度偏差过大，引发工作时的磁隙不均、空载电流升高问题。骨架上下两端的挡边高度根据对应功率段的漆包线最大绕线厚度设计，挡边边缘做了R0.3mm的圆角过渡，避免绕线过程中尖锐棱边刮伤漆包线的漆膜，造成绕组匝间短路的隐患。

　　上下挡边开设的对称卡槽结构，是该骨架设计的核心优化点：其中一组对称卡槽用于绕线起始端与结束端的漆包线引出固定，绕线时可将线头卡入卡槽后再开始绕制，无需额外使用胶带固定线头，大幅提升自动绕线机的绕线效率，同时避免线头固定不牢导致的绕组松散问题；另一组侧边开槽则用于铁芯插片时的定位导向，插片过程中矽钢片可沿开槽位置对齐，减少插片时的侧向力对绕组的挤压，降低绕组变形的概率。从安装边界来看，骨架的外圆尺寸严格匹配变压器外壳的内部安装腔尺寸，挡边外径比外壳内腔单边小0.2mm，保证浸漆处理后骨架可顺利装入外壳，不会出现卡滞；骨架的轴向总长度根据铁芯叠厚设计，叠厚方向预留0.15mm的公差余量，避免矽钢片插紧后骨架轴向受压出现开裂。

　　在材料选型的适配设计上，该骨架结构适配增强尼龙、PBT等常用绝缘工程塑料的注塑成型工艺，所有壁厚保持均匀1.2mm设计，避免注塑时出现缩痕、缺料等成型缺陷，挡边与筒体连接位置做了0.5mm的倒角加强，提升骨架整体的结构强度，绕线过程中可承受漆包线的张紧力而不出现挡边变形断裂的问题。在实际生产应用中，该骨架可适配单绕组、双绕组甚至多绕组的绕制需求，不同绕组之间可通过挡边的卡槽实现引出线的分隔排布，避免不同绕组的引出线交叉接触引发的绝缘问题；绕线完成后进行绝缘纸包裹、浸漆烘干工序时，骨架的开槽结构可便于绝缘漆的流动渗透，保证绕组内部的浸漆充分度，提升变压器整体的绝缘强度与结构稳定性，减少工作时的绕组振动噪音。

　　相较于传统的无卡槽直筒骨架，该结构在自动绕线工序中可减少30%的人工辅助固定线头的时间，绕线后的绕组平整度提升明显，成品变压器的绕组匝间短路不良率可降低40%左右，同时铁芯插片工序的装配效率也有显著提升，非常适合批量规模化的变压器生产场景。设计过程中还针对骨架的爬电距离做了合规性校核，挡边的宽度满足安规标准中初级绕组与次级绕组、绕组与铁芯之间的爬电距离要求，无需额外增加绝缘挡片即可满足常规民用电源的安规认证要求，进一步降低了变压器的整体物料成本与装配工序复杂度。
