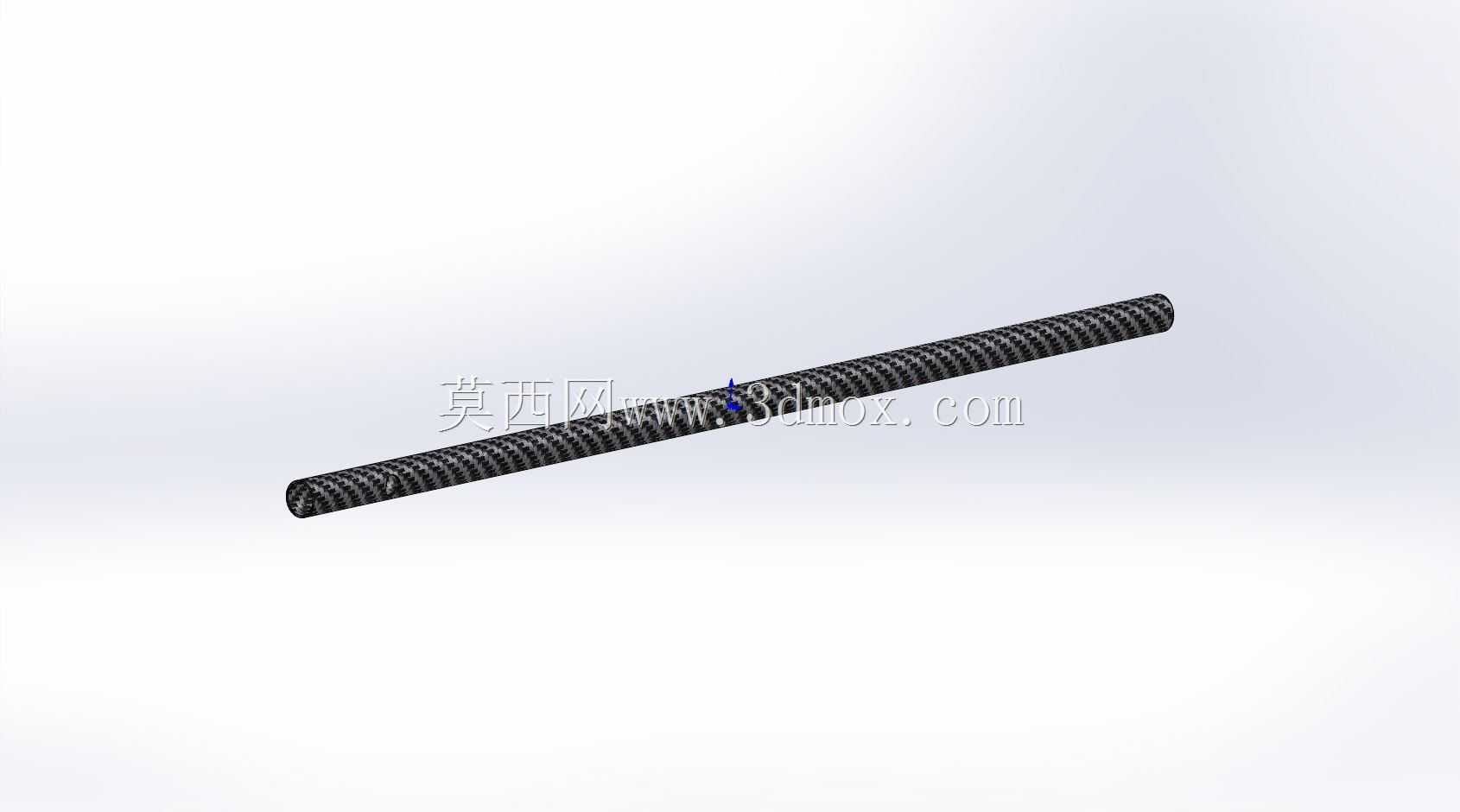

无人机碳纤维尾杆结构三维建模

这款尾杆是多旋翼无人机尾部动力与姿态控制模块的核心承载结构件，主要应用在中小型航拍、巡检类无人机的尾部动力布局场景中，承担尾旋翼组件的安装固定、飞行过程中姿态调整力矩传递的作用，同时需要兼顾整机尾部的重量控制与结构刚度平衡，避免飞行过程中出现尾部谐振影响飞行稳定性。从实际使用场景来看，这类尾杆多搭配尾推式或者尾旋翼辅助布局的无人机使用，一端对接机身主框架的尾部安装座，另一端预留尾旋翼电机、舵机的安装孔位，飞行过程中需要承受尾旋翼转动产生的反扭矩、机动飞行时的气动载荷，以及降落触地时可能产生的侧向冲击，因此结构设计上优先选用高模量碳纤维材质的管材作为基础坯体，表面做防滑纹理处理，既可以降低结构自重，也能提升杆件的抗扭、抗弯性能。设计过程中首先要匹配整机的重心配平要求，尾杆的长度直接影响尾部动力的力臂长度，过长会导致尾部重量占比过大，增加主旋翼的配平负载，过短则会降低尾旋翼的姿态调整效率，导致偏航控制响应滞后，因此建模时需要先结合整机的起飞重量、尾旋翼的拉力参数确定杆体的有效长度，同时校核杆体在最大拉力工况下的挠度变形量，确保变形量控制在尾舵机的调节行程允许范围内，避免出现舵机满行程仍无法抵消形变带来的角度偏差。安装边界方面，杆体与机身对接的一端需要设计定位止口，配合周向均布的锁紧螺丝孔实现与机身尾座的同轴固定，防止飞行过程中杆体出现周向转动导致尾旋翼角度偏移；靠近尾端的位置需要预留电机安装座的贴合平面，平面上的安装孔位需要匹配常用的22系列、28系列外转子无刷电机的安装孔距，同时预留走线槽位，方便尾电机、尾舵机的线缆从杆体内部穿行到机身主控舱，减少外露线缆带来的气动阻力与剐蹭风险。杆体表面的滚花纹理并非装饰性设计，一方面是在手工组装调试时增加摩擦力，方便操作人员调整尾杆的伸出长度、拧紧锁紧螺丝时不会打滑，另一方面也能提升杆体表面的耐磨性能，减少日常收纳、运输过程中表面划伤对碳纤维结构强度的影响。建模时需要重点关注杆体的壁厚参数，壁厚过薄会导致抗冲击性能不足，低空作业时碰到树枝、电线等障碍物容易出现弯折断裂，壁厚过厚则会增加不必要的结构重量，降低整机的有效载荷能力，因此需要结合碳纤维材料的层铺方向做有限元校核，确保在1.5倍最大工况载荷下杆体不会出现塑性变形，同时将尾部结构的重量占比控制在整机空重的8%以内，保证整机的重心落在主旋翼轴的合理范围内。另外杆体的末端需要设计缓冲防撞结构的安装位，可选配橡胶防撞头，在降落失误或者尾部擦碰障碍物时吸收冲击能量，避免冲击力直接传递到杆体与机身的连接位置导致主框架受损。
