短程空对空AIM-9响尾蛇导弹结构三维建模

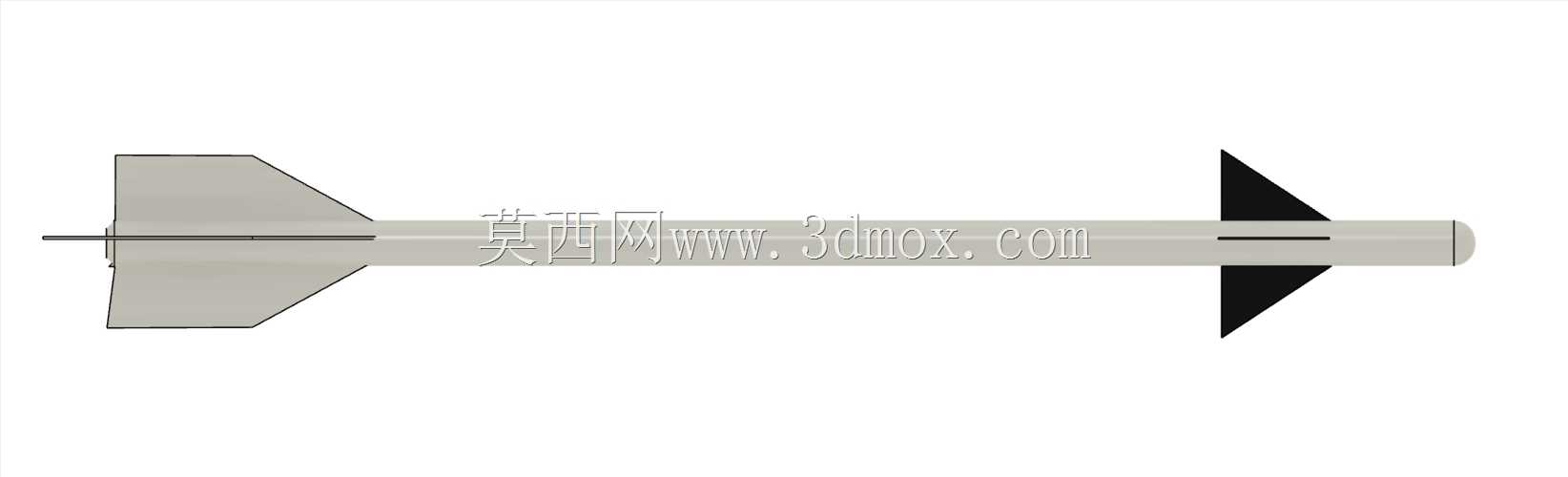

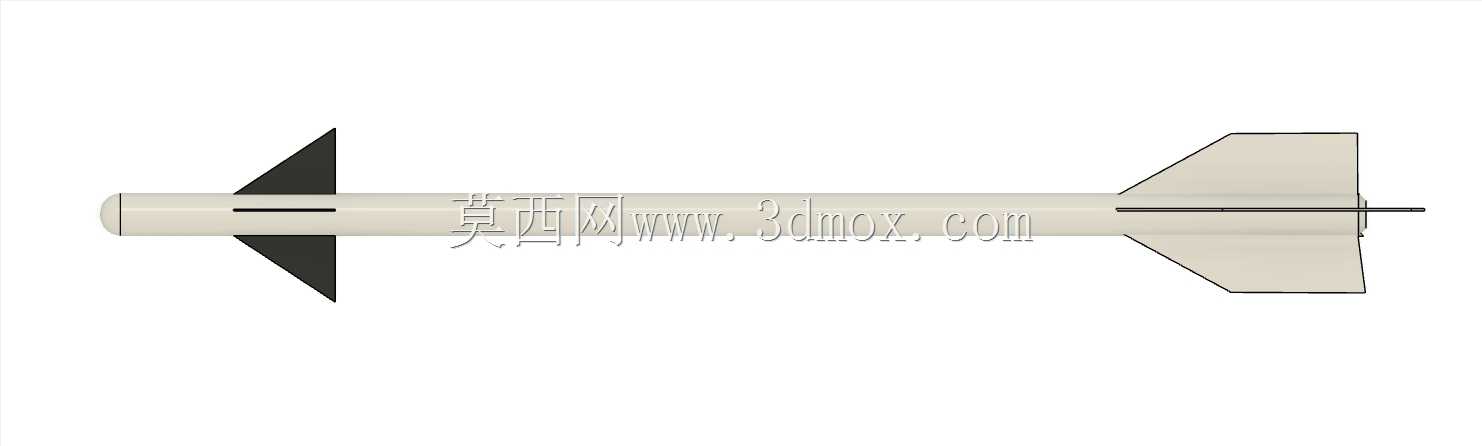

在航空武器装备的结构设计领域，近距格斗空空导弹的弹体气动布局设计直接决定载机的格斗作战效能，本次呈现的AIM-9响尾蛇导弹三维模型，完整还原了该型装备的核心结构特征与气动外形细节。从实际作战应用场景来看，该型导弹主要配装歼击机、歼击轰炸机等固定翼作战飞机，用于视距内空中格斗阶段，对敌方机动飞行的空中目标实施尾追或迎头拦截，也可在近距空中支援任务中应对低空慢速目标，是现代空军近距作战的核心机载武器之一。从功能特性层面看，弹体采用细长圆柱型主体结构，头部为钝圆导引头舱段，依次向后布置战斗部舱、火箭发动机舱、尾舵控制舱，弹体尾部的四片稳定翼与前端的四片控制舵面呈X型布置，这种气动布局能够在大过载机动飞行中保持足够的航向稳定性，同时让舵面的控制力矩直接作用于弹体质心附近，大幅提升导弹在高机动状态下的响应速度，降低舵机的负载要求。在设计思路的还原上，模型严格遵循真实装备的结构分区逻辑，弹体各舱段的对接位置、翼面的安装角度、舵面的偏转行程边界都做了精准复刻，没有做过度的艺术化简化，能够直观呈现导弹的装配逻辑：各舱段通过环形对接框连接，翼面通过根部的连接榫头与弹体内部的承力隔框固定，尾舵的转动轴与弹体内部的伺服作动机构位置对应，完全符合机载武器的结构设计规范。从外形尺寸与安装边界来看，弹体整体长径比符合近距空空导弹的典型设计范围，弹体直径统一，各翼面的展长控制在载机挂架的允许安装边界内，不会与载机机翼、机身结构发生干涉，舵面的最大偏转角度也匹配真实装备的气动控制需求，既保证足够的机动控制能力，也避免舵面偏转时与尾喷口、稳定翼发生运动干涉。对于结构设计从业者而言，该模型可用于机载武器挂装适配设计、导弹气动外形仿真验证、航空装备教学演示等场景，能够帮助设计人员直观理解近距空空导弹的结构布局逻辑，在开展载机挂架设计、导弹模拟训练设备开发时，可直接参考其外形尺寸与安装边界参数，减少前期外形测绘的工作量，也能为同类制导武器的气动布局设计提供成熟的参考样本，理解X型翼面布局在小尺寸高速飞行器上的应用优势，掌握弹体舱段划分的工程逻辑，平衡结构强度、内部设备布置与气动性能三者的设计关系。
