V尾布局无人机机身结构设计方案

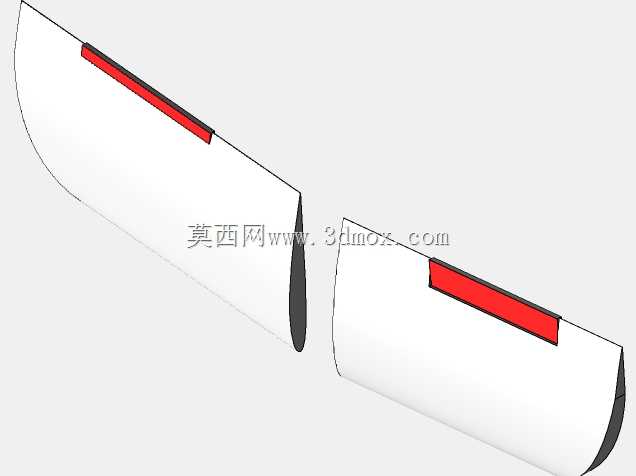

这款V尾构型的无人机结构，在设计阶段优先考虑了低空巡检、航测作业场景下的气动效率与结构紧凑性需求，区别于常规平尾加垂尾的传统布局，V尾将航向与俯仰操纵功能整合到两片呈V型布置的尾翼构件上，能够有效减少尾段的结构重量，同时降低飞行过程中的气动阻力，对于长航时作业类无人机来说，这类布局能在相同电池容量下提升有效滞空时长。从结构设计思路来看，尾翼与机身的连接段做了一体化的过渡处理，避免了突兀的结构折角带来的应力集中问题，两片尾翼的夹角经过多轮气动仿真校核，既保证了俯仰、航向操纵的舵效足够，又不会因为夹角过小导致舵面操纵时出现气动干扰。在实际作业场景中，这类V尾布局的无人机更适合在林间、城市楼宇间等空间相对局促的环境下执行任务，尾翼的外廓尺寸相比常规布局更小，穿行时不容易出现尾翼剐蹭障碍物的问题。安装边界方面，尾翼与机身尾段的对接法兰做了定位止口设计，装配时不需要额外的复杂工装就能快速对齐舵机连杆的安装位，舵面的转轴采用了嵌入式的安装结构，转轴轴线与尾翼翼面的气动中心重合，能大幅降低舵机工作时的负载，延长舵机的使用寿命。机身尾段的内部预留了足够的走线空间，飞控系统的舵机信号线、电源线可以沿着尾梁内部的走线槽规整布置，避免飞行过程中线路晃动干扰传感器的工作精度。尾翼的翼型选用了低速下升阻比表现优异的平凸翼型，在低速巡航阶段能提供足够的安定力矩，遇到紊流时也能保持较好的飞行稳定性，不需要飞控系统频繁输出修正信号，进一步降低了整机的功耗。结构件的壁厚设计遵循了等强度原则，在尾翼根部与机身连接的受力较大区域做了局部加厚处理，尾翼梢部则做了壁厚减薄设计，在保证结构强度满足机动飞行载荷要求的前提下，尽可能压缩结构重量，给任务载荷留出更多的重量冗余。
