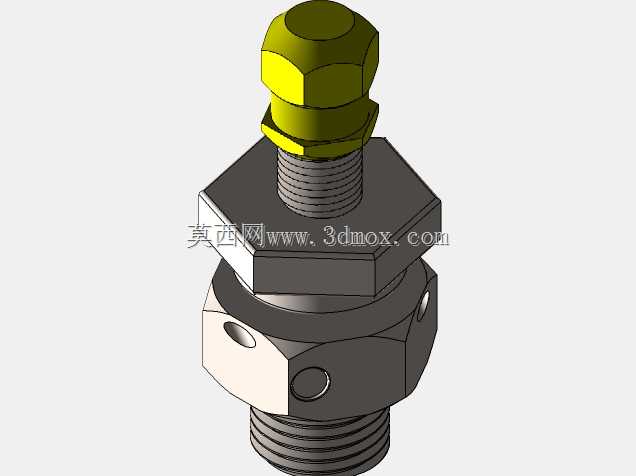

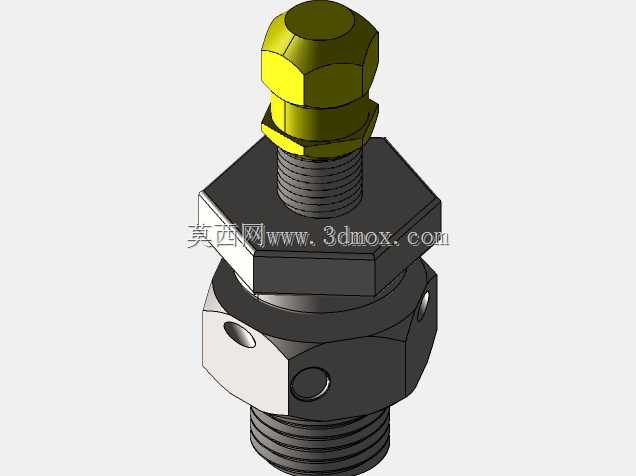

MIL-PRF-6164-1高压充气注阀结构

这款高压充注阀主要应用在需要高压气体充注、保压的气路系统中，常见于航空配套气路、高压蓄能器组、工业高压气瓶组的充接环节，作为外接充气管路与承压腔体之间的通断控制部件，承担充注过程导通、充注完成后密封保压的核心作用，避免高压介质出现泄漏泄压问题。从结构设计来看，整体采用同轴阶梯式布局，上下两端均设置外螺纹连接段，中部设置六角拧动结构，方便安装时使用扳手施加扭矩，保证连接部位的预紧力符合高压密封要求，不会因为工况振动出现螺纹松脱。顶部的拧动帽采用防滑六角结构，和下部阀杆配合实现阀芯的启闭控制，拧动过程的行程经过匹配设计，既能保证全开状态下气体通流截面满足充注流量要求，又能在关闭位置通过锥面密封结构实现零泄漏，适配高压气体的密封需求。下部阀体上设置的径向小孔是充注过程的介质导流通道，当阀芯处于开启位置时，外部充注的高压气体会通过这些导流孔进入下部连接的承压腔体内部，充注完成后阀芯下行封堵导流通道，配合密封件实现腔体与外部的隔绝。安装边界方面，下部外螺纹的规格匹配常规高压气路的内螺纹接口，中部六角结构的对边尺寸符合标准扳手的操作空间要求，安装时不需要额外定制特殊工装，使用常规五金工具即可完成装配。顶部的锁紧螺母结构可以在阀芯开度调整或者完全关闭后实现位置锁止，避免设备运行过程中因为振动、误碰导致阀芯位置偏移，影响保压效果。设计过程中充分考虑了高压工况下的受力情况，各段阶梯轴的直径经过强度校核，螺纹啮合长度满足高压下的抗拉脱要求，密封部位的接触面粗糙度、形位公差都按照高压密封的要求设定，保证在额定工作压力范围内不会出现结构变形、密封失效的问题。整体结构没有冗余的复杂零件，拆解后零件数量少，后期维护更换密封件的操作难度低，适合在需要定期维护的工业气路场景中使用，不需要复杂的专用工具即可完成拆装检修。
