YT-1000R旋转式气动阀门电装结构

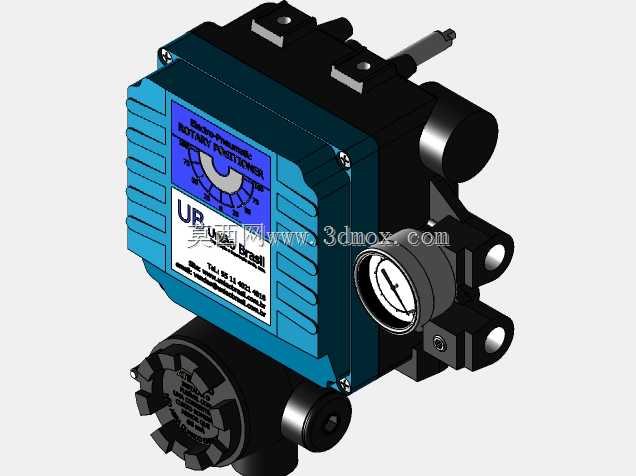

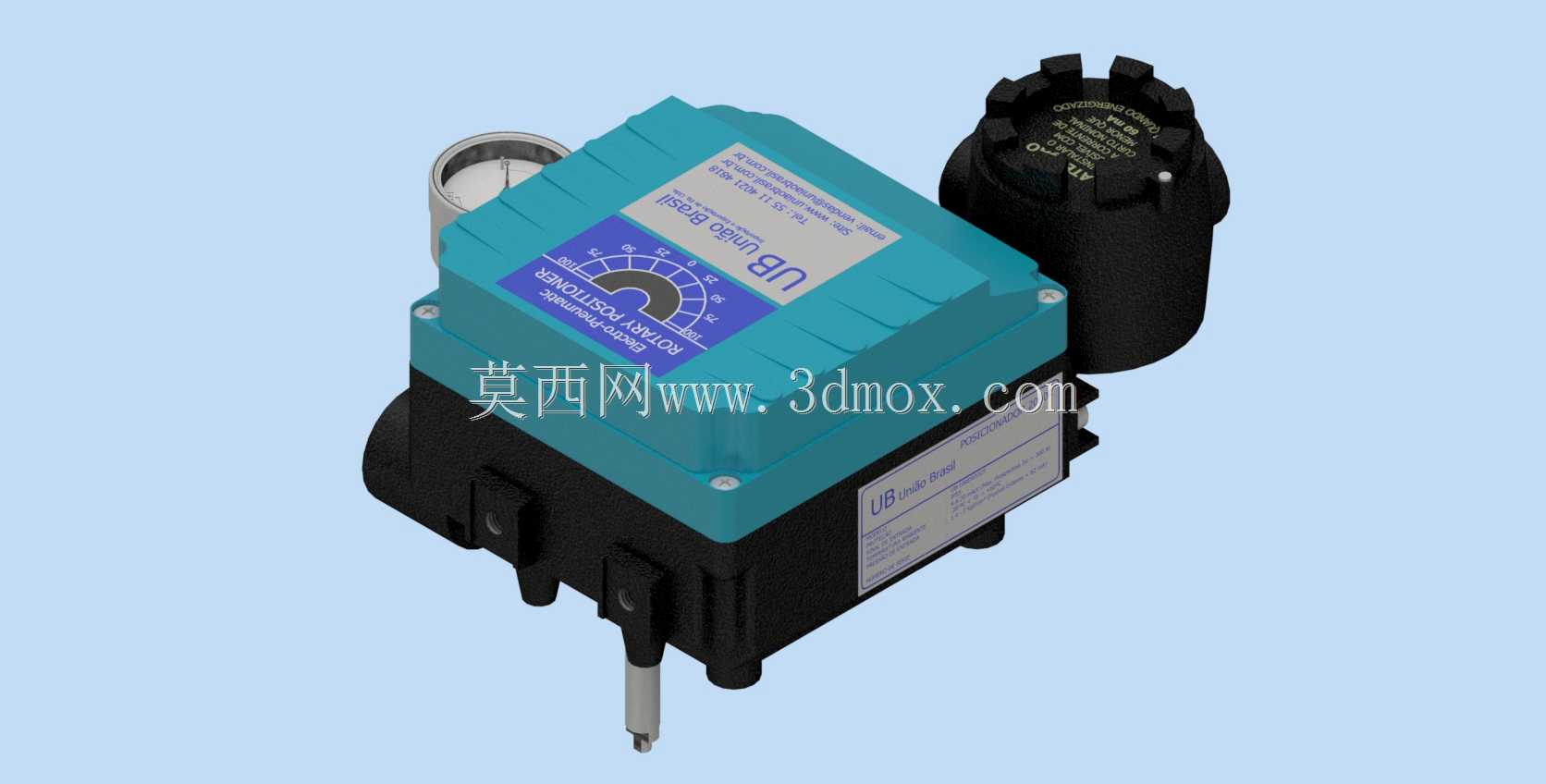

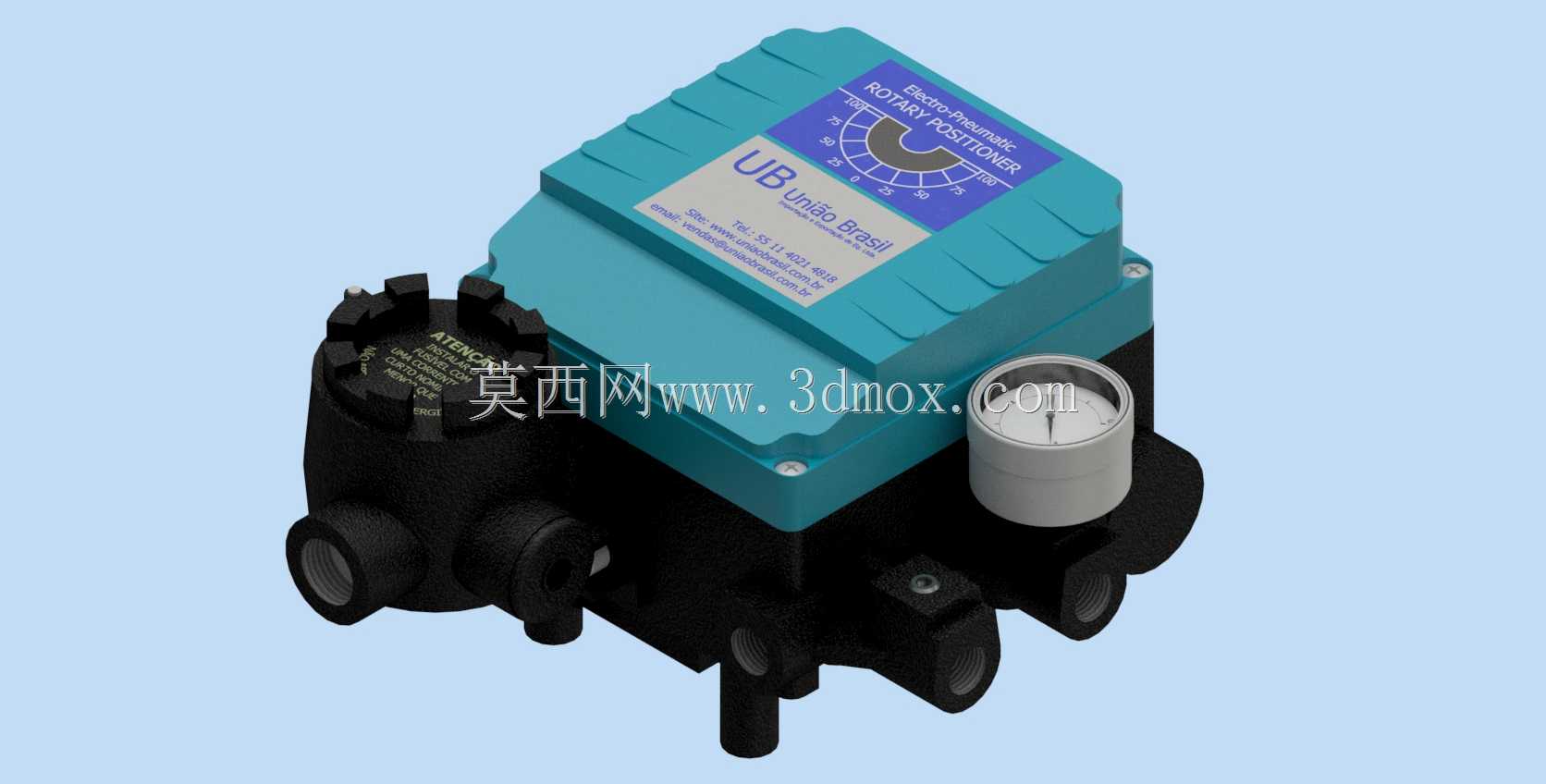

在流程工业的气动阀门控制回路里，这类转角型电-气定位装置是整个调节回路的核心执行配套部件，主要适配90度回转类的气动阀门，比如气动球阀、气动蝶阀、气动旋塞阀这类需要角行程输出的阀组，在化工、水处理、暖通、油气输送的管线上随处可见这类部件的身影。它的核心作用是接收控制系统送来的4-20mA标准模拟量控制信号，将电信号转换为对应的气压输出，驱动气动执行器完成精准的转角动作，同时内置的阀位反馈单元会实时采集当前阀杆的实际转角位置，和输入信号做闭环比对，抵消阀杆摩擦、介质压差带来的动作偏差，让阀门开度精准匹配控制指令要求。从结构设计来看，这款定位器采用上下分体式的壳体布局，上半部分是控制电路与气路转换模块的密封舱，采用蓝绿色工程塑料壳体做防护，表面做了防滑的筋条设计，既提升壳体结构强度，也能在现场拆装时增加手部摩擦力，避免打滑；侧面预留的透明视窗可以直接观察内部的阀位刻度盘，不用拆盖就能直观判断当前阀门的开度位置，现场巡检时能快速确认阀位状态。下半部分是黑色的基座与气路接口、反馈连杆安装位，基座采用高强度工程塑料压铸成型，预留了标准的安装孔位，可以直接适配市面上主流角行程气动执行器的安装接口，不用额外做转接板加工。安装时需要注意反馈连杆的同轴度，要和阀杆的回转中心保持对中，否则长期运行会出现阀位反馈偏差、连杆磨损加剧的问题，安装边界上，接线腔位于侧上方的黑色密封舱内，做了独立的隔爆腔设计，现场布线时要预留足够的线缆弯曲半径，避免线缆密封接头受力松动影响防护等级。气路接口采用标准的气动管螺纹，可以直接连接6mm或者8mm的气动软管，气源输入压力要求在常规气动系统的0.4-0.7MPa区间，输出的两路气压分别对应执行器的开、关气腔，通过内部的压电阀或者喷嘴挡板机构完成气压的精准调节。设计时还考虑了现场的恶劣工况，壳体的密封结构能满足户外安装的防水防尘要求，接线端子做了防松设计，避免设备运行时的振动导致接线脱落，反馈机构采用耐磨的金属连杆搭配无油轴承，长期往复回转也不会出现明显的间隙，保证阀位反馈的精度稳定。
