搭载视觉检测模块的双轴伺服云台结构

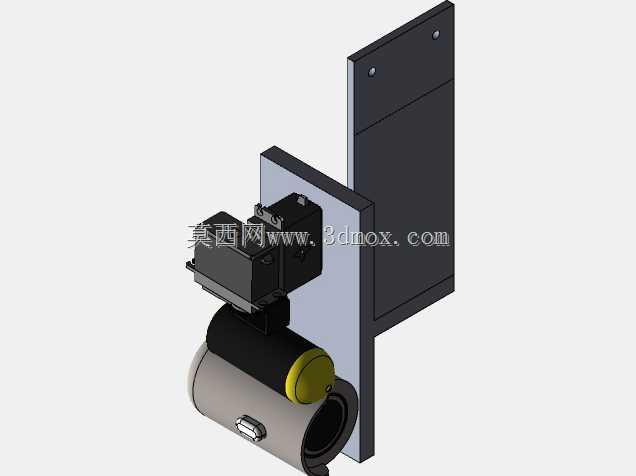

这套双轴伺服搭载摄像模组的结构，目前在工业产线的视觉定位、工位物料识别、安防周界监控、智能装备视觉导航场景中都有广泛适配空间。设计之初优先考虑的是视觉检测场景下的姿态调整需求，两个正交布置的伺服轴分别负责水平方向的回转与俯仰方向的角度摆动，可覆盖水平方向近180度、俯仰方向近90度的视场调整范围，无需额外调整安装基座位置就能完成大范围内的目标捕捉。从安装边界来看，背部的立式安装板预留了两组标准安装孔位，可直接固定在型材机架、设备立面、固定支架上，安装板与云台主体之间设置了垫高支撑结构，预留了伺服线缆、摄像模组数据线的走线空间，避免线缆在轴系转动过程中出现拉扯、磨损问题。结构设计上，两个伺服传动单元均采用直连驱动方式，省去了额外的齿轮减速传动间隙，角度调整的重复定位精度可满足视觉检测的像素级对准要求，摄像模组的安装位设置了可调锁紧结构，可兼容不同尺寸的工业相机、普通摄像模块的安装固定，安装位旁预留了补光灯、滤镜的加装空间，可适配不同光照环境下的图像采集需求。俯仰轴的转动部位设置了机械限位结构，避免转动超程拉扯线缆，水平回转轴同样设置了可调限位块，可根据实际使用场景限定回转角度范围，防止设备运行过程中与周边结构发生碰撞。整套结构的重心经过配平设计，摄像模组的重心落在俯仰轴的转动轴线上，大幅降低了伺服轴的静态负载扭矩，可选用小扭矩伺服单元实现稳定驱动，减少整机功耗与运行振动。在实际产线应用中，这套结构可配合图像处理算法完成工件到位检测、缺陷识别、定位坐标输出，为后续的机械手抓取、工位分拣提供精准的位置数据，也可搭载在移动巡检设备上完成设备状态的图像采集、仪表读数识别，相比固定视角的摄像安装结构，双轴可调的设计可大幅减少单工位的相机布置数量，降低视觉检测系统的整体搭建成本。结构的外露部件均做了圆角处理，没有尖锐凸起，安装维护时可避免磕碰损伤，所有连接螺丝均采用标准内六角规格，日常拆装调试无需特殊定制工具。
