户外适配半切鼓用漏斗雾收集装置

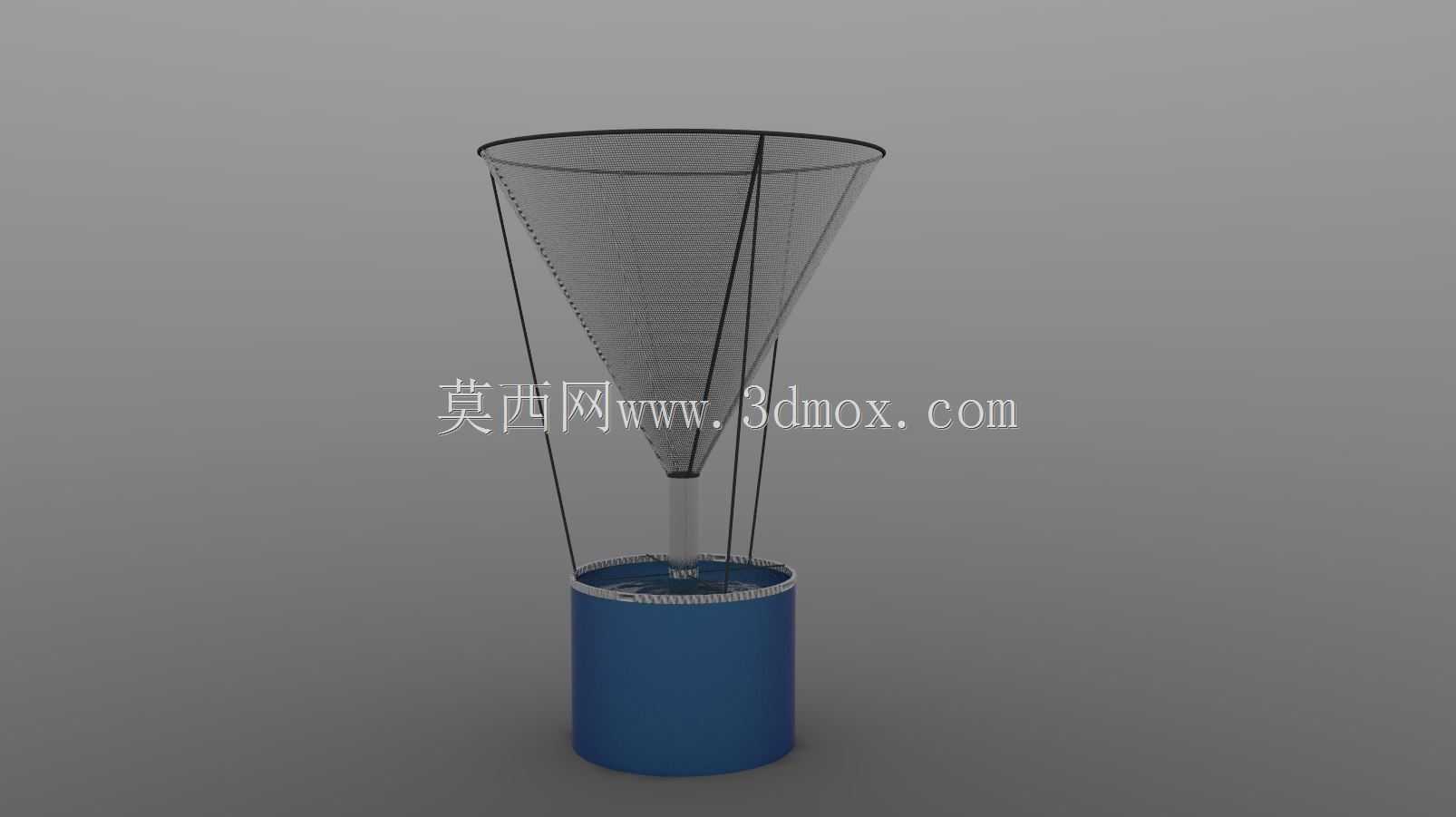

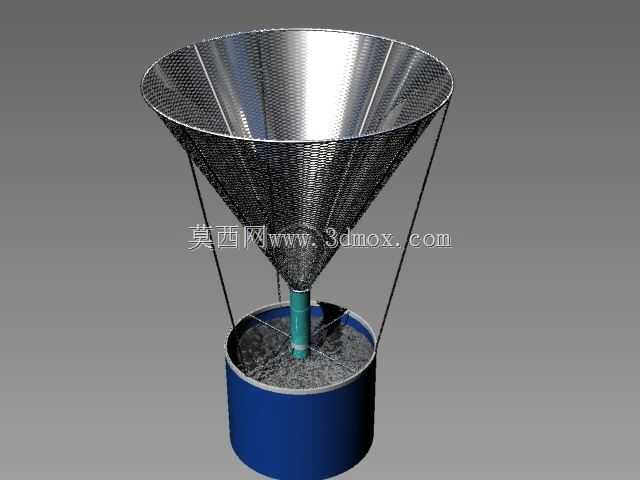

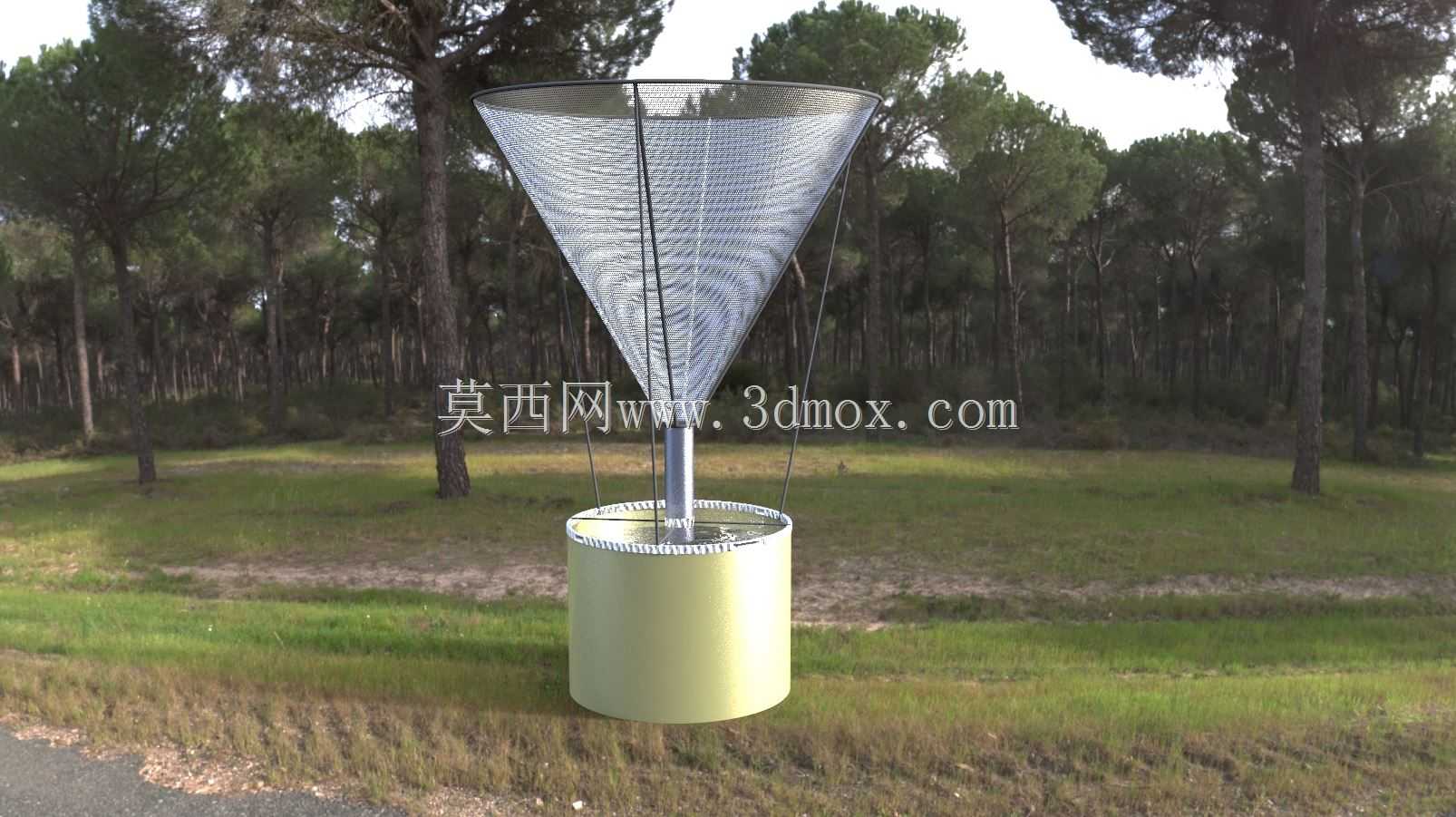

　　这类漏斗雾收集结构，主要面向干旱少雨、多雾的户外区域使用，常见于山地林区、沿海多雾地带的小型集水场景，能够将空气中悬浮的雾滴通过网面拦截汇聚，顺着锥形结构导流至下方储水容器内，为周边小型植被灌溉、户外临时作业点取水提供稳定的非降雨类水源补充。从结构设计逻辑来看，整体采用上宽下窄的锥形网面布局，网面选用细密的编织材质，既保证足够的通风过流面积，避免强风环境下结构承受过大风阻出现形变，又能最大化接触空气中的雾滴，让雾滴在网丝表面附着后汇聚成水流，顺着锥形斜面自然向下滑落。锥形网面通过多根周向均匀分布的支撑杆做结构强化，支撑杆下端固定在下方储水容器的上沿，无需额外搭建复杂的安装支架，直接放置在适配的半切鼓上即可完成部署，

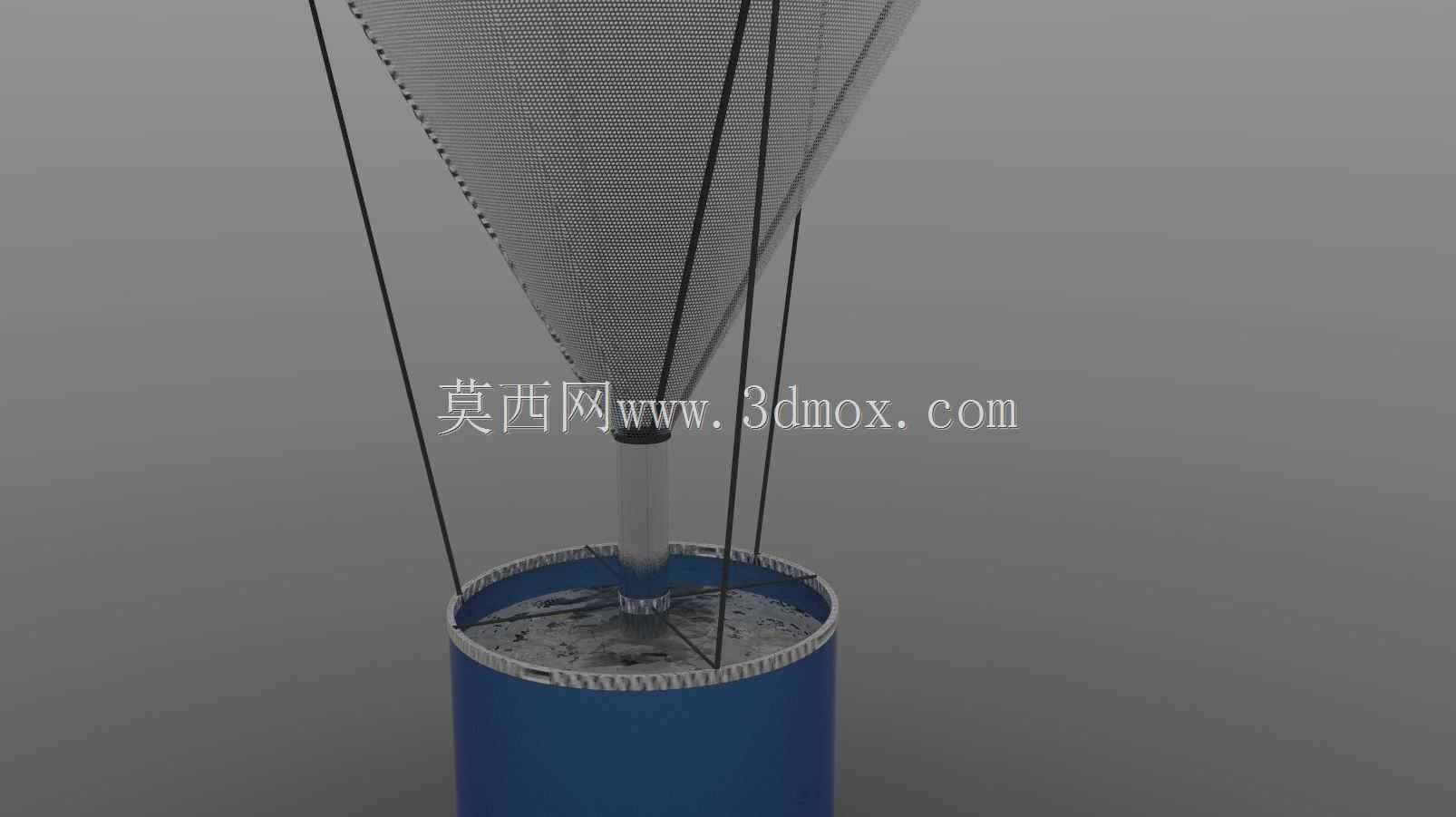

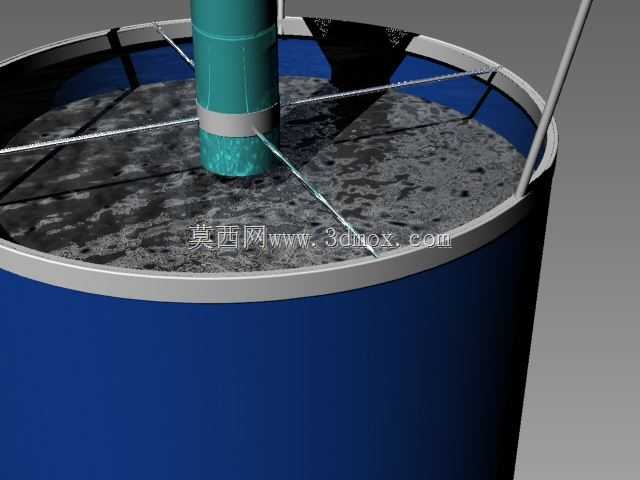

　　安装边界完全匹配常规半切鼓的上口尺寸，不需要对储水容器做额外的打孔、焊接改造，现场部署时只需要调整支撑杆的固定位置，就能适配不同直径的半切鼓，适配调整过程不需要专用工装，普通作业人员即可快速完成。下方的导流管直接对准储水容器的中心位置，避免汇聚的水流顺着容器壁流淌造成蒸发损耗，网面的锥形角度经过反复调整，既保证雾滴接触面积足够，又能让汇聚的水流在重力作用下顺畅下滑，不会在网面局部形成积水增加结构负重。实际使用过程中，该结构不需要外接动力源，完全依靠自然风携带雾滴穿过网面完成集水，日常维护只需要定期清理网面附着的落叶、灰尘，避免网孔堵塞影响集水效率，结构整体没有复杂的传动部件，长期户外使用的故障率极低。在结构建模过程中，

　　需要重点关注支撑杆的受力分布，尤其是大风天气下锥形网面的风阻会通过支撑杆传递到下方储水容器，因此支撑杆的固定点需要做局部加强处理，避免长期受力出现连接点松动；同时网面的张紧度需要控制在合理范围，张紧度过高会导致网面在风载下出现震颤疲劳，张紧度过低则会让网面下垂，影响水流的导流路径，导致部分水流无法顺利汇入导流管。
