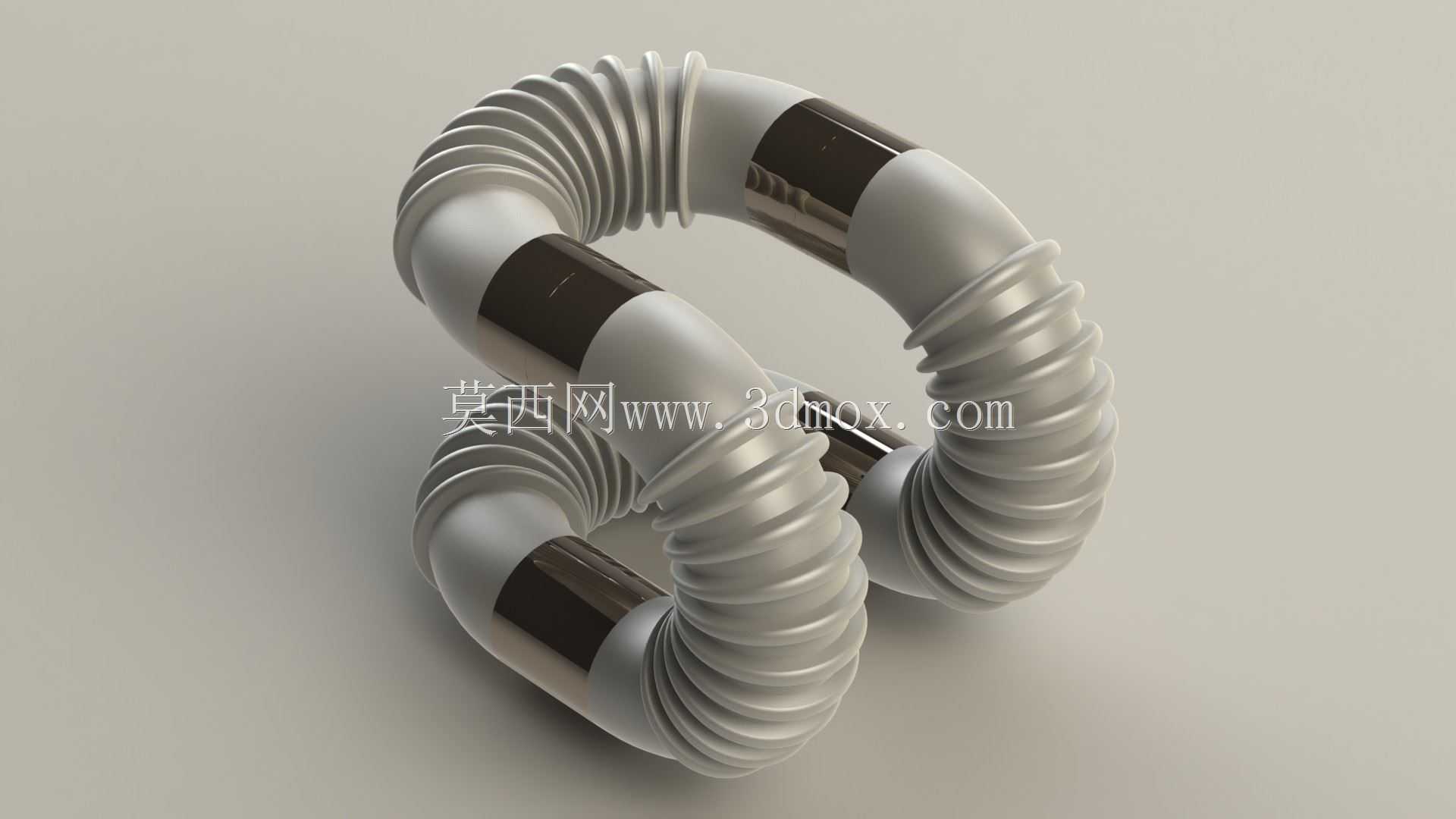

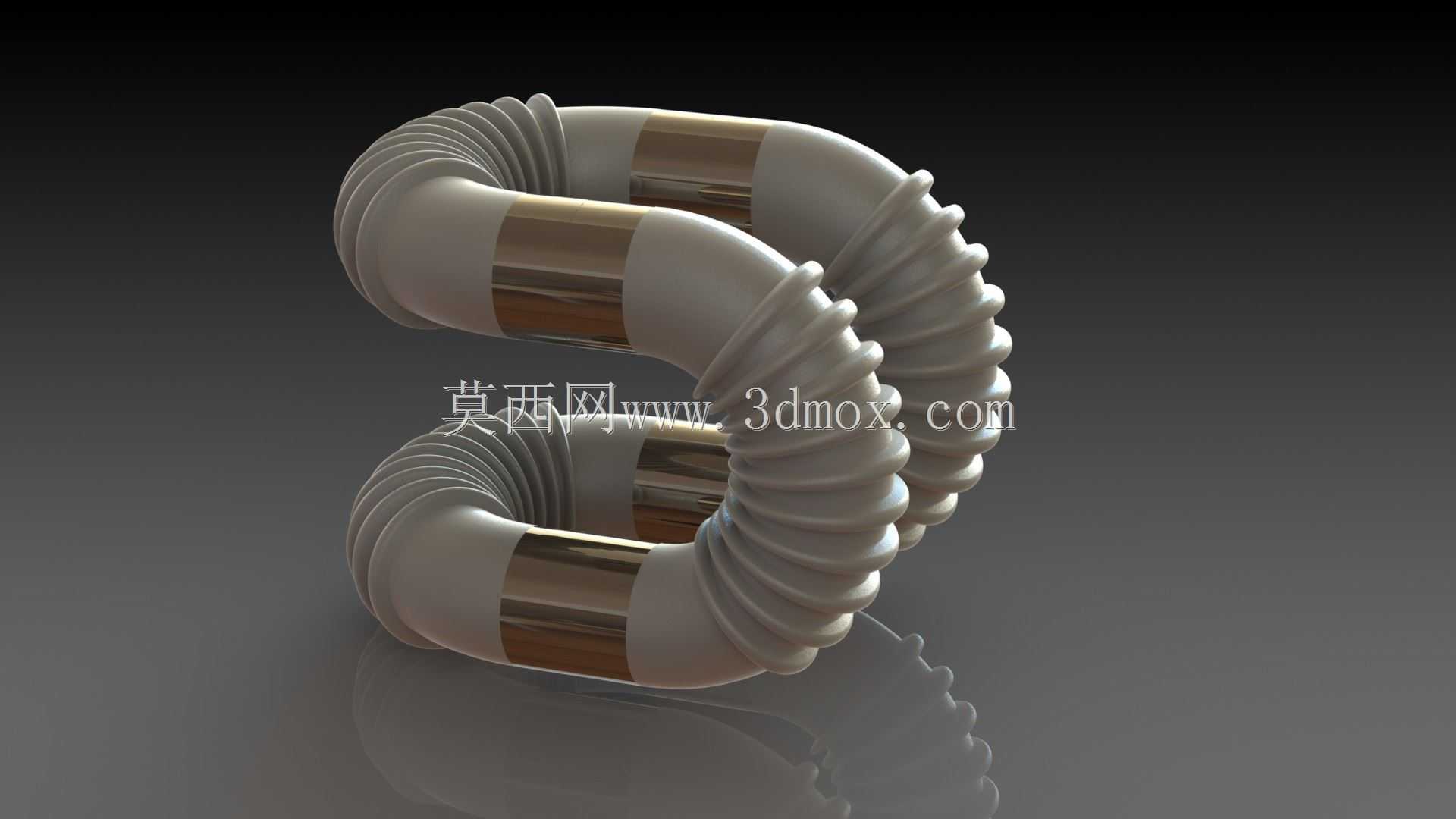

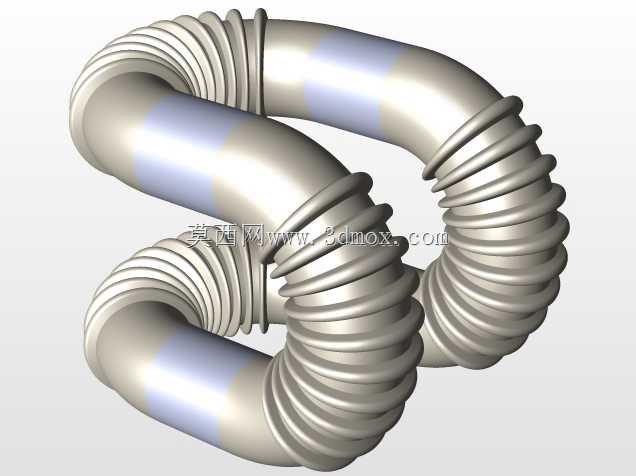

带波纹段金属环加固柔性连接弯管结构

这类带波纹段与金属加固环的弯管，主要应用在需要小范围角度补偿、存在小幅振动的管路布设场景中，比如小型液压站的阀组外接管路、实验室流体输送台的活动管路连接、小型气动设备的气源管路接驳处，都能见到这类结构的身影。不同于普通硬管弯折成型的弯管，这种结构的弯管在弯折段设置了连续的波纹褶皱结构，每段波纹的波高、波距都经过均匀排布，既可以让管路在安装时实现小角度的偏转调整，抵消安装过程中两端接口的同轴度误差，也能在设备运行时吸收管路传递的小幅振动，避免硬连接状态下振动长期传导导致的接口松动、焊缝开裂问题。在波纹段之间间隔设置的金属加固环，采用了等宽的环形结构，紧箍在波纹段的外壁，作用是限制波纹段的过度形变，避免管路在承压状态下波纹段出现过度膨胀、弯折角度超出设计阈值导致的管路折瘪、通径缩小问题，同时也能提升波纹段的抗疲劳强度，延长管路反复形变下的使用寿命。设计这类弯管的时候，首先要根据管路的额定工作压力确定波纹段的壁厚、波距与波高参数，压力越高的工况下，波纹的波高要适当缩小、波距加密，同时加固环的宽度与厚度也要对应提升，避免承压时出现形变过量的问题。两端的光滑直管段是安装对接的核心边界，长度需要匹配常用的快插接头、卡套接头的安装深度，直管段的外径公差要控制在接头适配的公差范围内，保证对接后的密封性能。安装这类弯管的时候，要注意预留出波纹段的形变空间，不能将波纹段完全卡死在固定结构中，否则会失去角度补偿与减振的作用，同时弯折角度不能超过设计允许的最大偏转角度，否则会导致波纹段出现不可逆的塑性变形，影响管路的通流能力与结构强度。这类弯管的通径通常适配小流量的流体输送场景，内壁光滑度要满足流体输送的阻力要求，波纹段的内壁过渡要平缓，避免出现流道突变导致的局部阻力增大、杂质沉积问题。在实际选型过程中，除了匹配通径与压力参数，还要确认两端直管段的长度是否满足现场安装的空间要求，加固环的材质要和管路本体材质的热膨胀系数接近，避免温度变化时出现箍紧力失效的问题。
