带六组散热风扇的24V直流供电装置结构

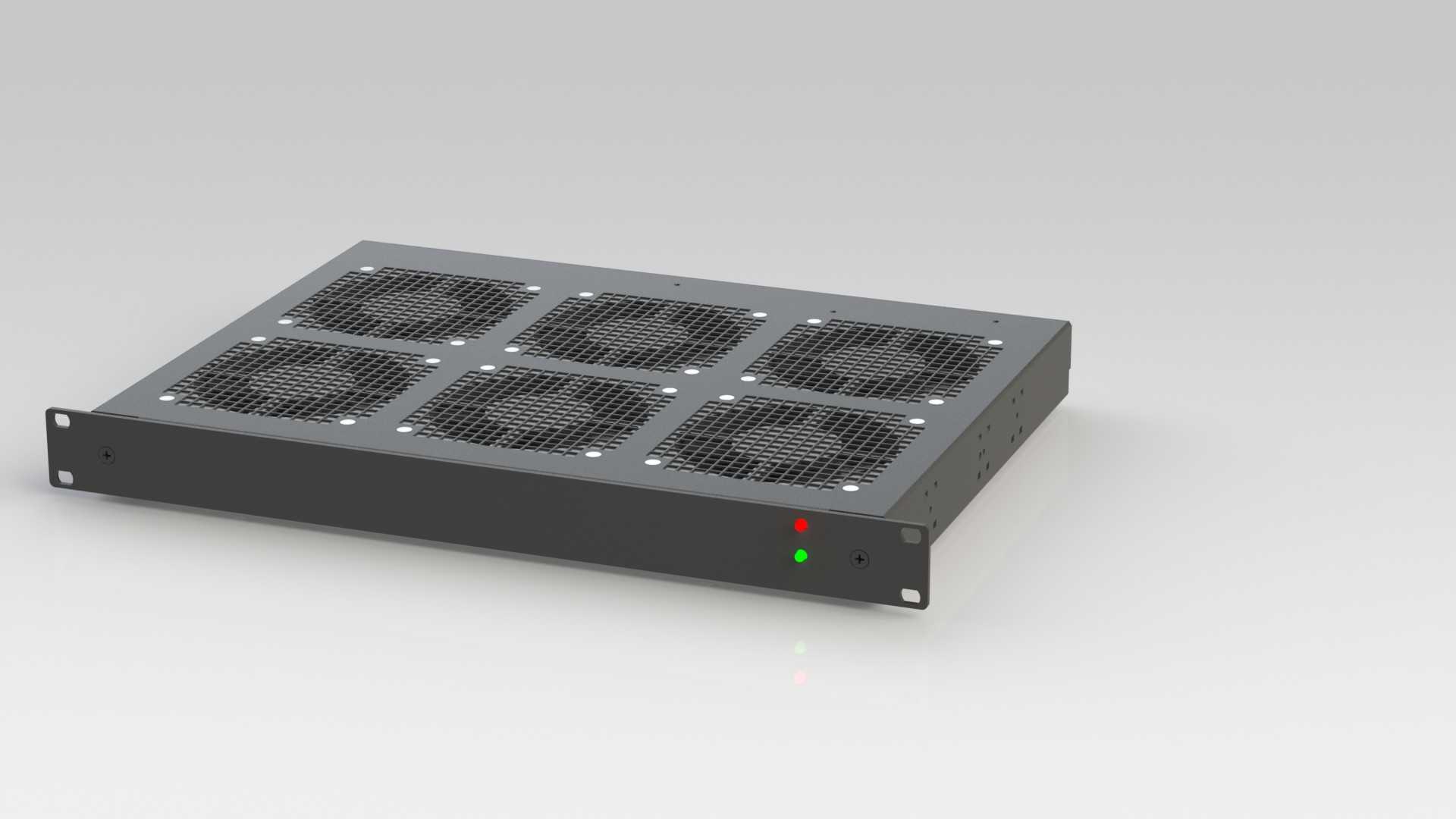

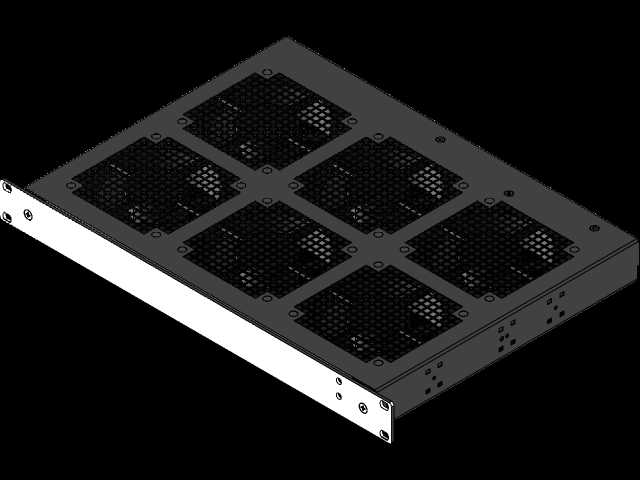

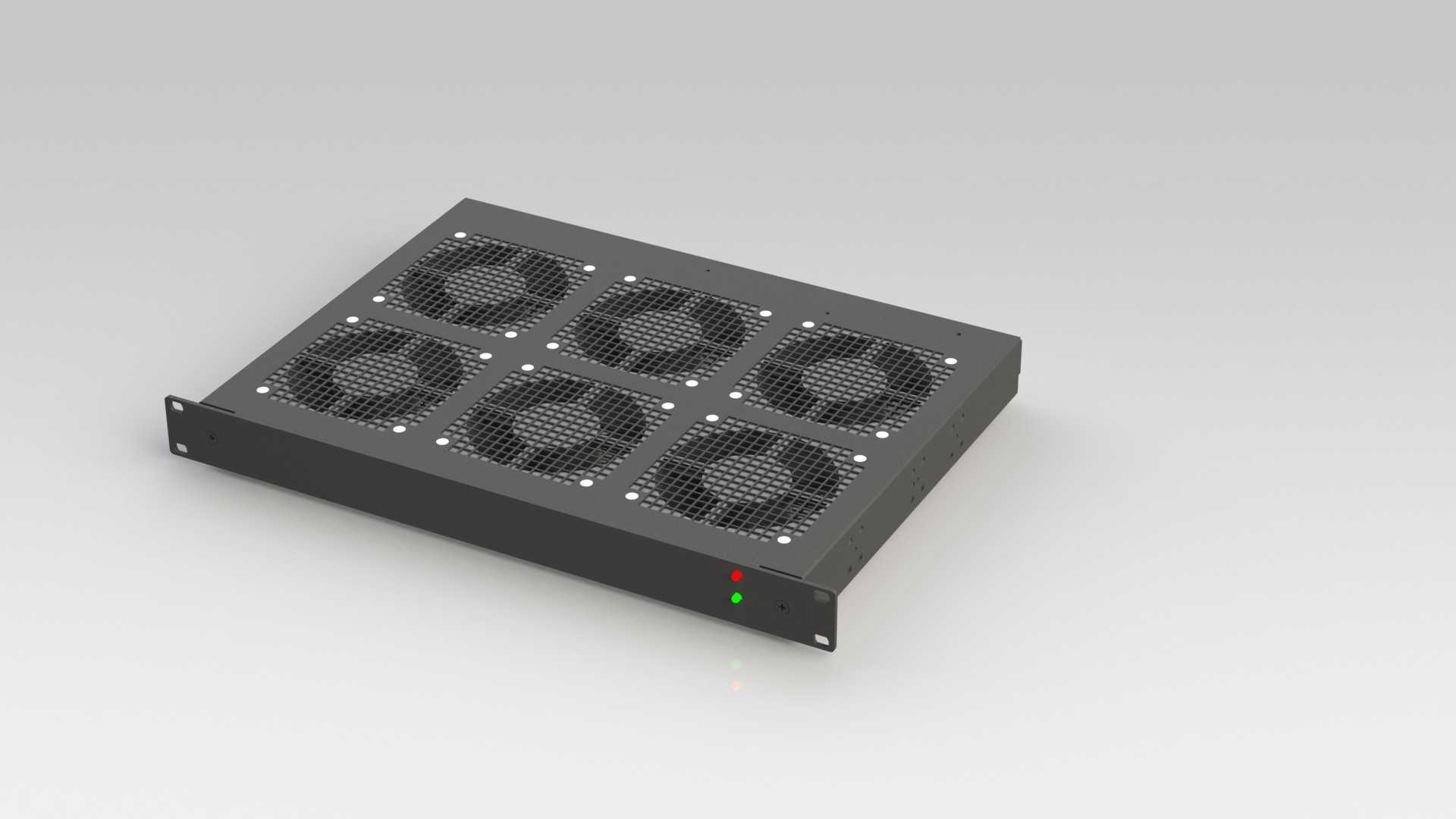

　　这款24V直流供电装置的结构设计，核心围绕工业机柜内持续供电的散热需求展开，在标准1U机架安装高度的扁平金属壳体内，均匀排布六组轴流散热风扇，覆盖内部功率器件的全部发热区域，避免长时间满负载运行时热量堆积造成功耗漂移、器件寿命折损。壳体采用1.2mm厚冷轧钢板折弯成型，侧边预留标准机架安装挂耳，挂耳上的长圆孔可适配不同机柜立柱的孔位偏差，安装时无需额外定制转接件，直接推入标准19英寸机柜即可完成固定，设备深度控制在300mm以内，不会挤占机柜后部的走线空间。前面板区域除了风扇对应的通风网孔，还设置两个独立LED指示灯，分别对应输入电源接通、输出负载正常的工作状态，运维人员巡检时无需打开机柜门板，隔着机柜玻璃就能快速判断设备运行状态，

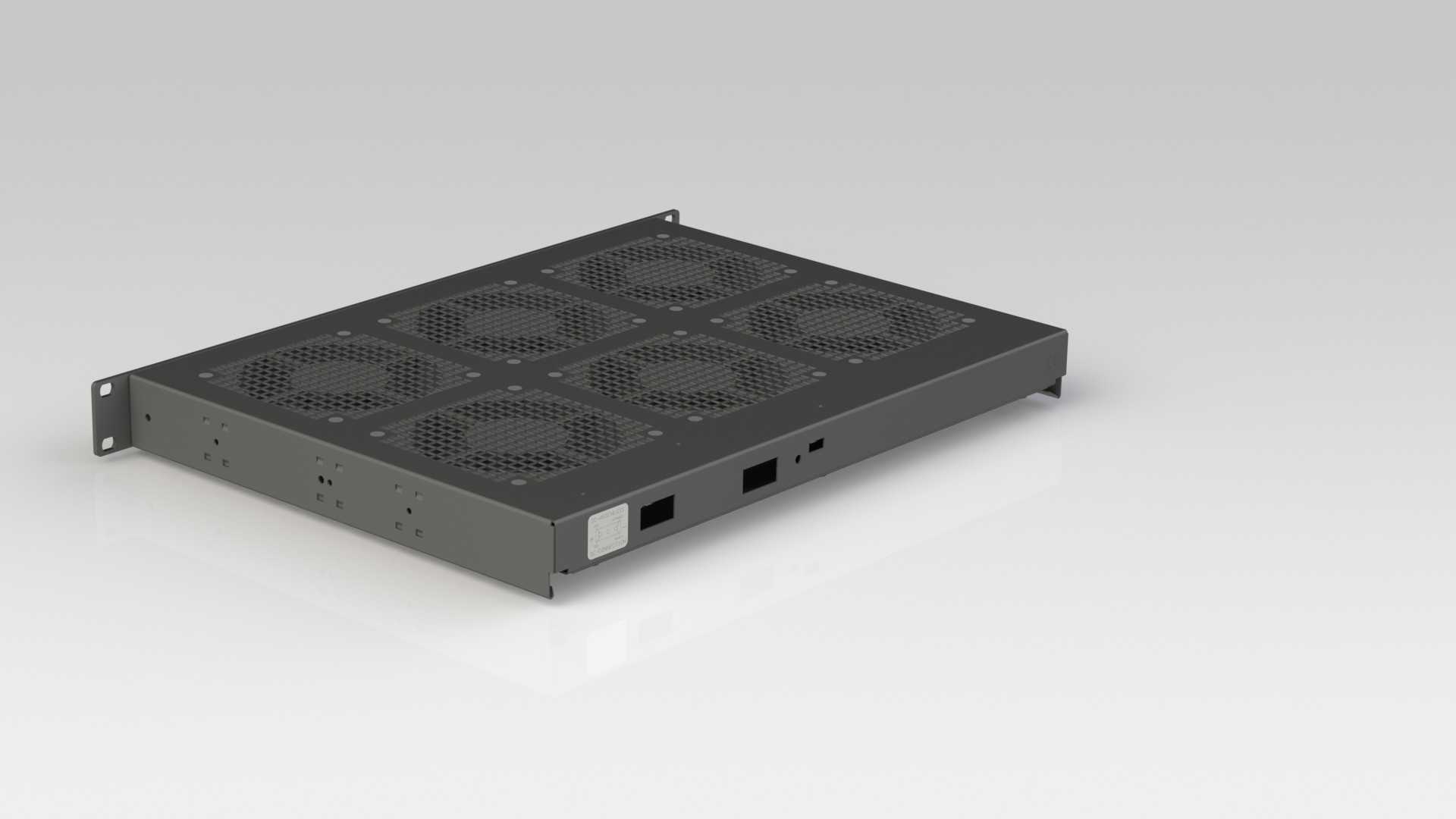

　　减少日常运维的操作步骤。壳体侧面的通风孔采用错位冲压成型，既保证进风通量，又能阻挡大尺寸杂物落入设备内部，后部的接口区域预留输入接线端子、输出接线排的安装位，接线位旁压制清晰的线序标识，现场接线时可直接对应标识压接，降低接错线序的概率。设计阶段针对风扇的振动传递做了专门优化，每个风扇的安装位都增设橡胶减震垫，避免风扇运转时的振动传导到壳体引发共振噪音，同时壳体内部的功率器件安装区与风扇区之间设置导流风道，让冷风直接吹过MOS管、整流桥等核心发热器件后从后部排出，相比无风道的开放式结构，散热效率提升近四成。设备的边角全部做圆角折弯处理，安装搬运时不会划伤操作人员，壳体表面采用哑光喷塑处理，既具备基础的防锈耐刮能力，

　　也不会在机房照明下产生反光干扰运维视线。这类供电装置多用于工业自动化控制柜、通讯基站机柜、小型测试设备机架内，为PLC模块、传感器、小型执行器提供稳定的24V直流供电，六风扇的冗余设计即使单台风扇出现故障，剩余风扇也能维持基础散热能力，不会立刻触发过热保护断电，给运维人员留出足够的故障排查与更换窗口。
