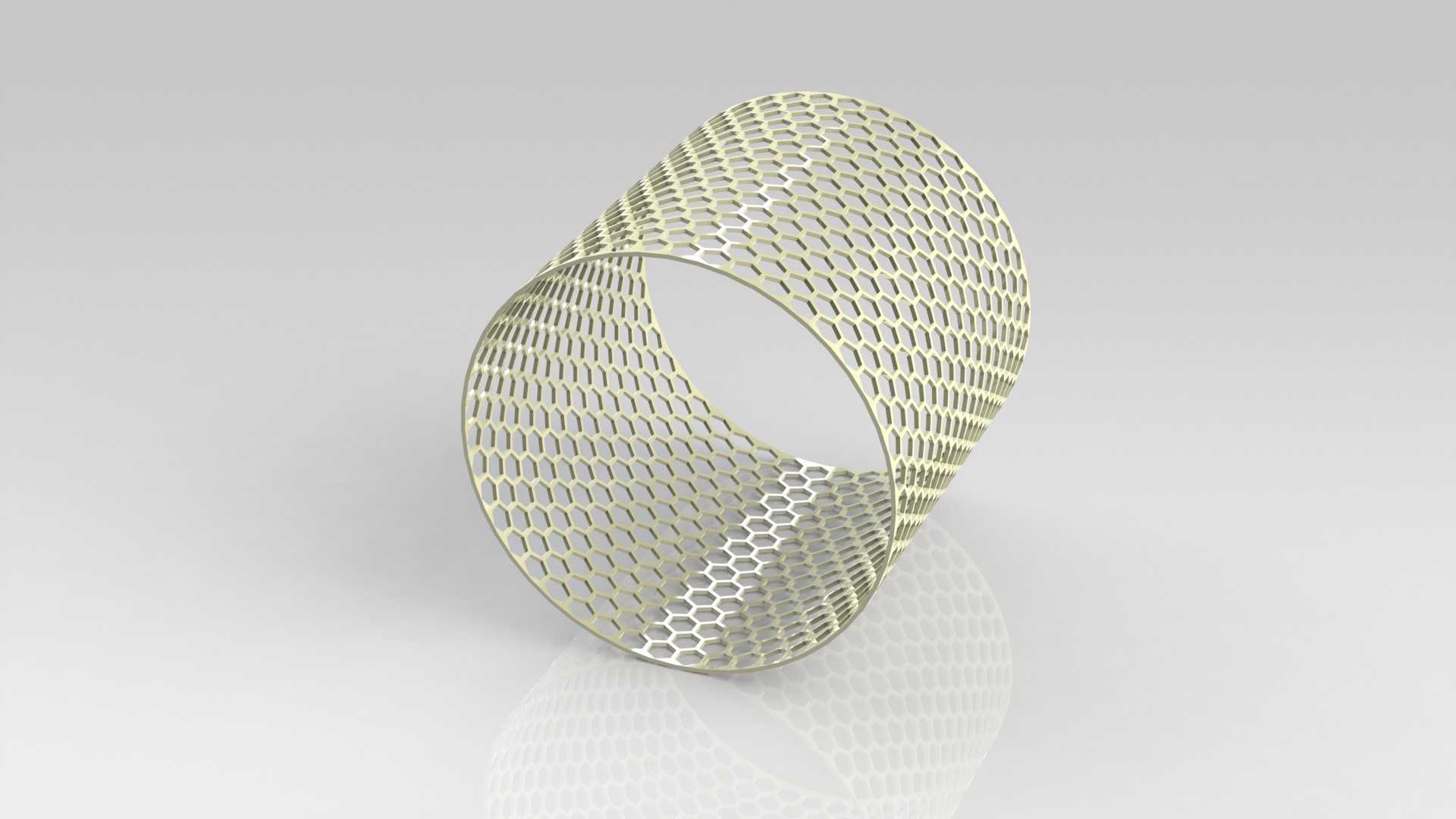

蜂窝状镂空筒形过滤筛网结构

　　这类蜂窝状镂空筒形构件，多应用在流体介质过滤、物料筛分、通风整流类设备的核心功能段，在化工流体输送管路、粉体分级设备、通风散热系统、食品加工筛分线中都能见到同结构的应用实例。从实际使用场景来看，该构件作为过滤筛分的核心接触件，需要同时兼顾通流效率与结构刚性，常规冲孔网筒在大长径比工况下容易出现网面变形、孔位应力集中开裂的问题，而蜂窝排布的镂空孔型，能在相同开孔率下获得更优的结构抗形变能力，相邻孔位的筋条呈六边形互联状态，受力时能将局部载荷均匀分散到整个筒壁，避免单点应力过载导致的结构失效。设计这类构件时，首先要匹配安装边界的配合尺寸，筒身的外径需要和两端的安装端盖止口尺寸适配，轴向长度要匹配设备腔体的安装空间，不能出现装配干涉；

　　其次要根据过流介质的颗粒度、通流流速要求确定蜂窝孔的内切圆直径，以及筋条的壁厚参数，若用于流体过滤场景，筋条边缘需要做倒钝处理，避免长期冲蚀出现锐边磨损脱落污染介质；若用于粉体筛分场景，筒壁的圆柱度公差需要控制在合理范围，避免转动筛分工况下出现径向跳动，导致筛网和周边刮料件出现异常摩擦。从结构成型逻辑来看，该类构件可以通过钣金卷制焊接成型，也可以通过一体蚀刻、增材制造方式加工，不同加工方式对应的设计细节有明显区别：采用钣金卷制工艺时，需要预留焊接收缩余量，蜂窝孔的排布要避开焊缝位置，避免焊接热影响区导致孔位变形；采用一体成型工艺时，要注意壁厚的均匀性，避免局部壁厚过薄导致承压能力不足。实际选型应用中，还要考虑工况的腐蚀环境，

　　若用于有腐蚀性的化工介质场景，需要匹配对应的耐腐蚀材质，同时筋条厚度要适当增加，抵消腐蚀带来的结构强度折损；若用于通风整流场景，可适当降低筋条厚度提升开孔率，降低风阻损耗。这类筒形网件的安装多采用两端法兰压接或者卡箍快装结构，设计时要在筒身两端预留足够的压接余量，避免压装时网面出现压溃变形，同时要保证两端安装面的平面度，确保装配后密封可靠，不会出现介质旁通的问题，影响过滤或者筛分的实际效果。
