玩具伸缩旋转传动内置机构结构设计

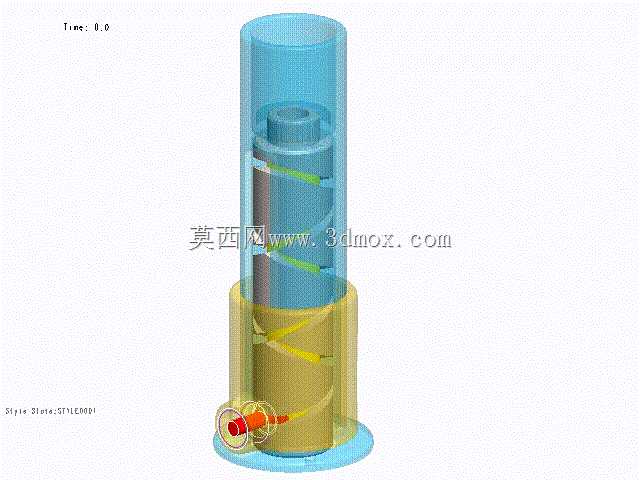

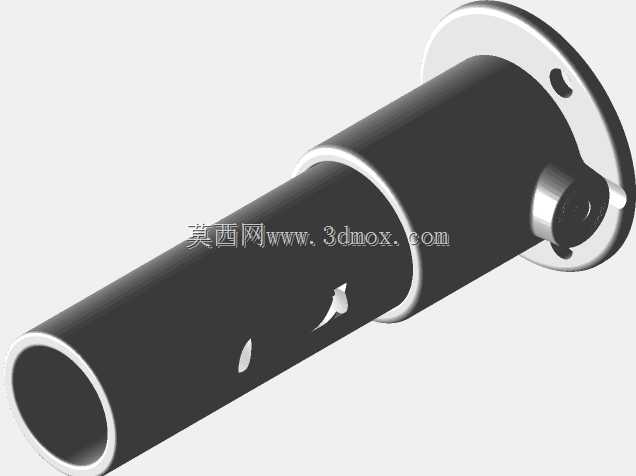

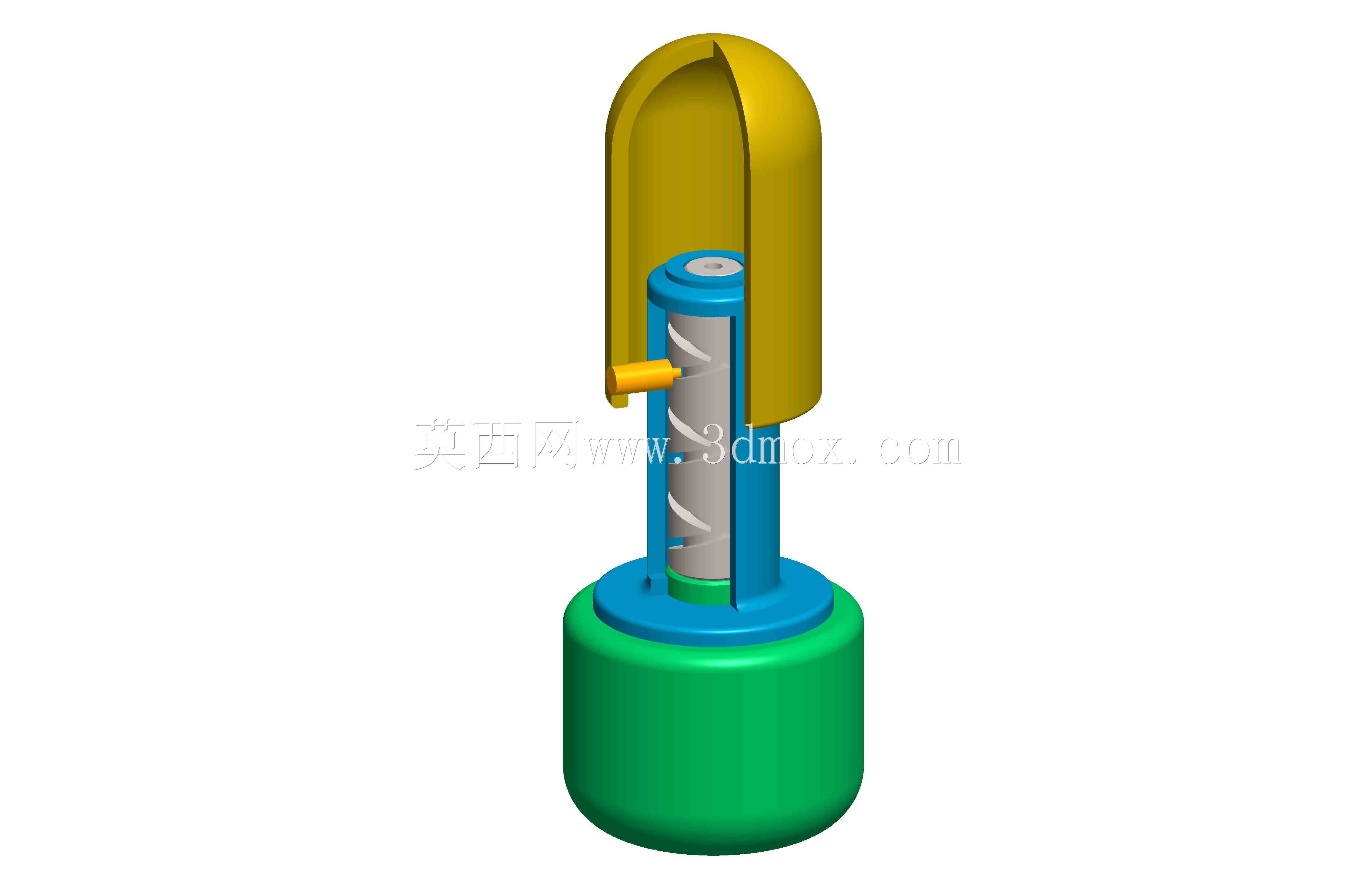

　　这套内置传动结构主要面向小型手持玩具的动作输出需求，常见于按压式旋转发光玩具、弹跳式趣味手持装置的内部动力传递环节，可将单方向的按压输入转化为上部组件的旋转与轴向伸缩复合动作，适配直径20-30mm的圆柱类玩具外壳安装空间，整体轴向长度可根据外壳腔体深度做等比例缩放，安装时仅需将底部基座与玩具底壳做卡扣或胶接固定，上部输出端连接玩具的动作展示部件即可完成装配。设计过程中优先考虑了玩具类产品的低扭矩、高可靠性、低装配成本需求，整体采用同轴嵌套式布局，外层为固定导向套筒，内壁开设螺旋导向槽，中层为旋转传动筒，通过斜置的弹性拨片与内层的升降推杆配合，底部设置按压触发端，内置复位弹性件，当按压底部触发端时，推杆沿轴向向上移动，

　　拨片沿螺旋槽滑动带动中层传动筒做定轴旋转，松开按压后复位件带动推杆回位，拨片沿螺旋槽反向滑动带动传动筒反向旋转，无需额外齿轮组即可实现按压-旋转-伸缩的联动动作，大幅减少了零件数量，降低了注塑生产的模具成本与装配工时。结构的导向槽角度经过反复调校，拨片采用弹性尼龙材质，既保证动作传递过程无卡滞，又能在受到过大外力时发生弹性形变避免结构损坏，适配玩具产品可能出现的粗暴使用场景。各嵌套部件之间的配合间隙控制在0.1-0.15mm，既满足注塑件的脱模公差要求，又不会出现晃动导致的动作卡顿，底部基座设置有定位凸台，可直接与玩具底壳的定位槽配合，无需额外紧固件即可完成预固定，适合流水线快速装配。上部输出端设置有十字连接槽，可适配不同造型的玩具上部配件，无需修改主体传动结构即可匹配多款外观造型的同系列玩具，提升了结构的通用性，缩短了同系列新品的开发周期。
