可调节输送机支撑立柱支架结构

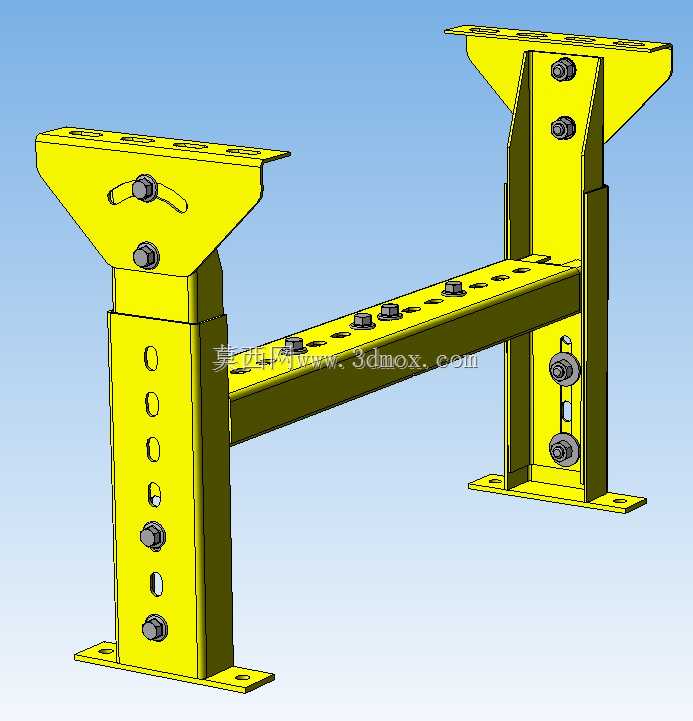

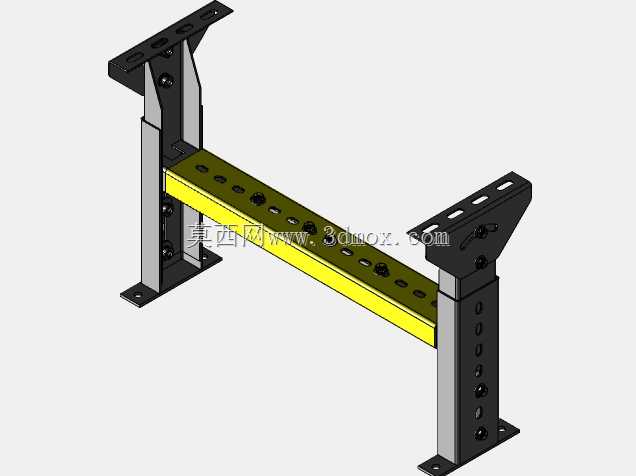

在散料输送、包装产线、装配流水线等场景中，输送设备的支撑结构直接决定了线体运行的稳定性与场地适配能力，这款可调式支撑结构正是针对不同安装基面、不同线体高度需求设计的专用支撑部件。日常生产现场里，地面平整度偏差、不同工位的操作高度差、线体拼接后的高度找正需求，都需要支撑结构具备灵活的高度调节能力，这款支架通过立柱上排布的多组调节孔位，配合锁紧螺栓实现高度档位的快速调整，无需额外加工即可覆盖常规输送线的支撑高度区间，适配皮带输送机、辊筒输送机、链板输送机等多种线体的安装需求。从结构设计来看，支架采用分体式组合结构，底部为带安装孔的方形底板，可通过膨胀螺栓直接固定在混凝土地面或者设备安装平台上，保证支撑底座的抗倾覆能力；竖直立柱采用槽型截面型材，在保证抗弯强度的同时预留了调节孔位的加工空间，孔位沿立柱竖直方向等距排布，每个档位的高度差经过测算，既不会因为档位过密增加加工成本，也不会因为档位间距过大导致高度调节精度不足；横向连接梁将两组竖直立柱连为整体，形成门型支撑框架，梁体上同样预留了多组安装孔位，可适配不同宽度的输送线横梁安装，连接位置采用螺栓锁紧，安装时可根据线体实际宽度微调横向梁的固定位置，降低现场安装的适配难度。顶部的安装托板采用外翻边结构，托板上加工有长条形安装孔，可兼容输送线机架底部不同孔距的安装需求，托板与立柱的连接位置同样设置了调节锁紧结构，可实现小范围的高度微调，弥补档位调节的精度缺口，保证线体安装后整体处于水平状态。实际使用中，这类支撑结构通常沿输送线长度方向按固定间距排布，单组支架可承受对应段线体的自重加上输送物料的动载荷，设计时已经考虑了输送设备运行时的振动影响，所有锁紧位置均采用防松螺栓配置，避免长期运行后螺栓松动导致线体偏移。安装边界方面，支架的底板尺寸经过优化，不会占用过多地面空间，最低安装高度可适配低位输送线的布局需求，最高调节高度可满足常规人工操作工位的线体高度要求，横向梁的长度调节范围可覆盖多数轻型、中型输送线的宽度规格，无需针对不同线宽单独定制支撑件，能有效减少备件种类，降低现场运维的配件储备成本。结构整体采用型材焊接后加工孔位的工艺，所有安装面均做平整处理，避免安装时出现面贴合不严导致的应力集中问题，受力部位的板厚经过载荷校核，在满足支撑强度的前提下尽可能控制整体重量，方便现场安装时的搬运与对位。
