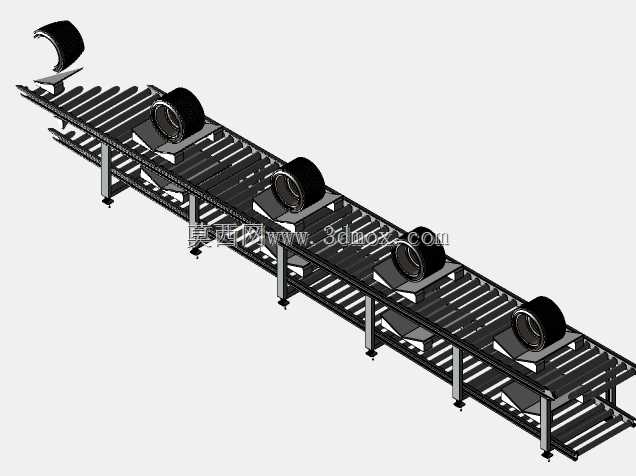

轮胎辊筒输送线结构设计方案

这套辊筒式输送结构主要面向轮胎生产、仓储周转环节的物料转运需求，适配半钢、全钢乘用及轻卡轮胎的工序间流转，可衔接成型机、硫化机、检测工位、立体库入库端等多个作业节点，替代传统人工拖拽、叉车跨区转运的作业模式，降低胎侧剐蹭、胎面污损的不良率，同时压缩单工位物料周转的等待时长。从结构布局来看，整体采用分段式机架设计，支腿选用标准矩形方管焊接成型，底部配置可调脚杯，可适配安装地面±15mm的平整度误差，安装时无需额外预埋地脚螺栓，可根据车间产线布局调整单段机架的拼接长度，转弯段可按需搭配锥辊段实现90度或180度的流向切换，适配不同厂房的空间排布边界。输送面采用双排交错布置的动力辊筒，辊筒表面做镀锌防锈处理，单支辊筒的额定动载荷满足3吨整托物料的承载要求，辊筒间距经过匹配计算，可避免轮胎在输送过程中卡滞、下陷，同时针对轮胎圆弧面的接触特性，每间隔3个辊筒设置一组侧向导向挡边，挡边采用高分子聚乙烯材质，硬度控制在邵氏60-65度区间，既可以约束轮胎的输送轨迹，避免跑偏掉落，又不会刮伤轮胎侧部的橡胶层与标识区域。设计过程中重点考虑了重载工况下的机架挠度问题，机架主梁采用折弯C型钢拼接，跨距控制在1.2米以内，满负载运行时主梁最大挠度不超过跨距的1/1000，避免长期运行出现辊筒轴线偏斜导致的输送阻力增大、皮带（链条）异常磨损问题。驱动端采用模块化的链传动组，单段驱动单元可覆盖10米长度的输送段，维护时可单独拆解驱动模块，无需整体拆卸机架，日常运维仅需定期检查链条张紧度、辊筒轴承润滑状态即可。针对轮胎生产车间存在少量橡胶粉尘、脱模剂残留的工况，辊筒轴承选用带密封圈的深沟球轴承，可阻挡粉尘进入轴承滚道，延长易损件更换周期。线体侧边预留了传感器安装位、停止器安装孔，可后续加装光电检测、条码识别、自动分拣模块，拓展为自动化输送线，对接MES系统实现物料的全程追溯，也可搭配顶升移栽机构实现多线体之间的物料换线，适配不同产能规模的轮胎生产车间、轮胎仓储中心的作业需求，无需对主体结构做大规模改动即可完成功能升级。
