卡通造型曲柄摇杆摇摆游乐装置

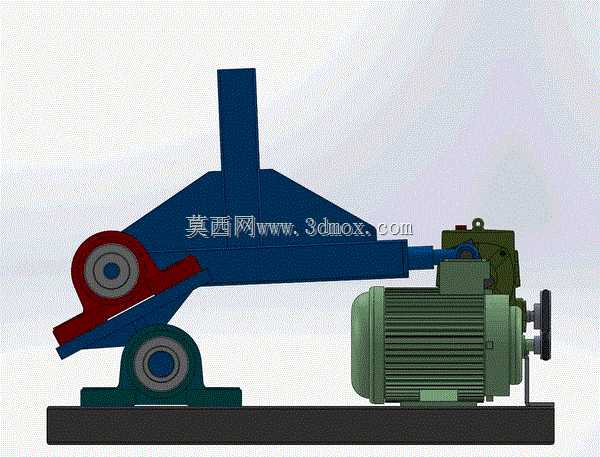

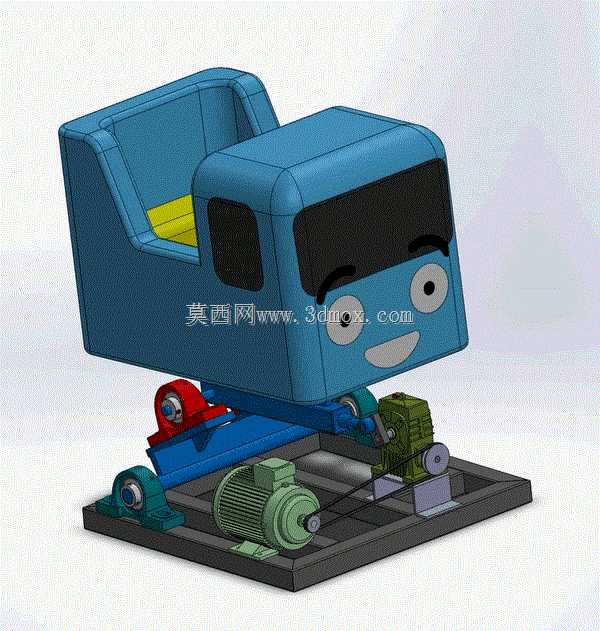

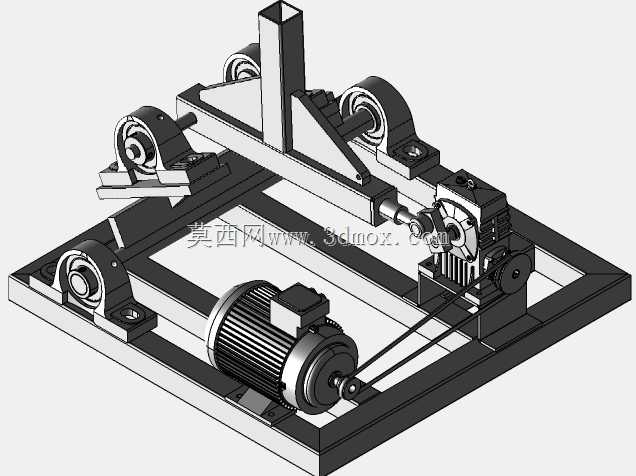

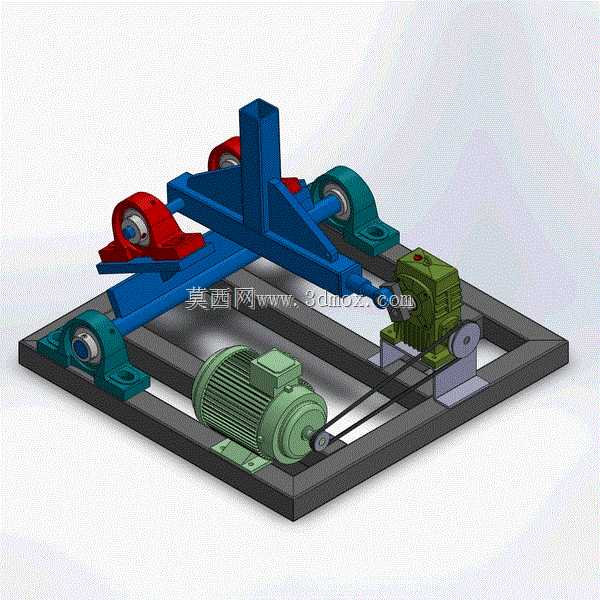

这套摇摆装置的核心执行逻辑依托经典曲柄摇杆机构实现，整套传动链布置在方形钢制底座上，底座采用型材焊接框架搭配花纹钢板台面的结构，安装时仅需通过底部预留的地脚螺栓孔完成地面固定，无需额外做混凝土预埋，适配商场儿童区、户外亲子乐园、幼儿园活动场地等多种场景的快速部署需求，整体安装边界控制在长800mm、宽600mm的矩形范围内，底座离地高度不超过120mm，不会对通行造成磕碰阻碍。动力输入端采用卧式异步电机搭配皮带轮减速的一级传动结构，电机通过螺栓直接固定在底座的安装槽位上，皮带张紧度可通过电机底座的长圆孔快速调整，无需额外加装张紧轮，降低后期维护的调整难度。动力传递至蜗轮蜗杆减速机后，输出端连接曲柄盘，曲柄盘与摇杆的铰接点采用带防尘盖的深沟球轴承，可承受连续往复运转带来的径向载荷，避免长期运行出现铰接点松旷异响的问题。上部承载座舱采用一体化卡通车头造型，座舱内部预留了符合儿童乘坐的凹陷空间，靠背处做了15度的后倾角度，乘坐时重心自然靠后，不会出现前倾滑脱的风险，座舱外壳采用圆角过渡设计，所有外露棱边均做了R10以上的倒圆处理，完全规避尖锐棱角带来的磕碰隐患。摇杆与座舱底部的连接点设置了缓冲橡胶垫，可过滤机构运转时传递到座舱的硬冲击，让摇摆动作更平缓，不会出现生硬的顿挫感。机构的运动行程经过反复校核，曲柄回转半径控制在120mm，摇杆摆角限定在25度范围内，座舱的摇摆幅度不会让乘坐者产生过度眩晕感，同时保证动作的趣味性。整套机构的传动部件全部布置在座舱下方的底座区域，外部可加装钣金护罩完全覆盖运动部件，避免儿童肢体误入运动间隙造成安全隐患。设计过程中优先考虑了运维便利性，所有铰接点的润滑脂注油嘴均布置在易操作的外侧位置，日常保养无需拆解主体结构即可完成注油维护，电机、减速机等标准件均采用市面通用型号，备件采购替换成本低，无需定制特殊配件。
