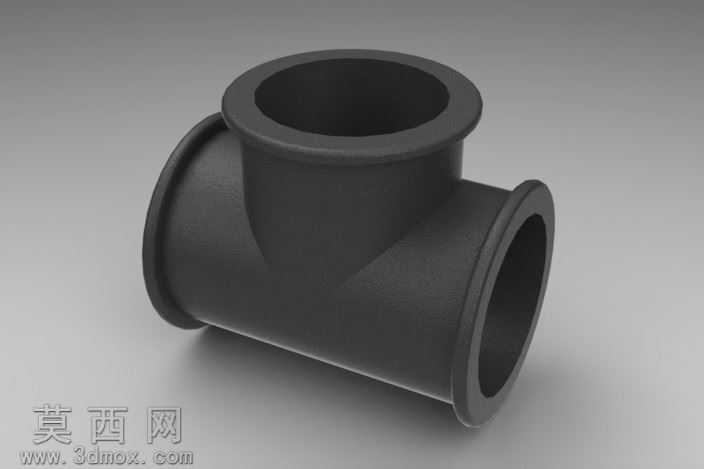

等径法兰接口T型三通塑料管件

本作品为T型三通管路连接件的三维建模成果，建模阶段以管路流体输送的实际工况需求为核心设计依据，首先确定三个接口为等径规格，采用SolidWorks软件开展全参数化建模，先绘制垂直相交的等径圆柱基体作为流体通腔主体，在三个端口位置分别设计带凸缘的法兰式连接结构，法兰边缘做均匀圆角过渡处理，避免应力集中问题，同时在三通的相贯线位置做平滑圆弧过渡，既优化流体在管路转向分流处的流动状态，减少紊流与流阻，也提升构件整体的结构强度。建模过程中严格遵循塑料注塑成型的工艺要求，对管件整体壁厚做均匀化设计，避免壁厚差异导致的注塑缩痕、翘曲缺陷，所有棱边均做符合工艺标准的倒角处理，无尖锐直角结构。材质设定阶段选用硬质工程塑料材质，渲染时调整材质参数还原哑光磨砂的塑料质感，通过三点布光方案突出管件的轮廓结构与法兰端面的平整特征，清晰展示三个接口的相对位置与整体形态。结构设计上，三个接口轴线两两垂直，法兰凸缘的尺寸匹配对应管径的通用连接标准，可直接与同规格带法兰的管路、阀件实现密封对接，适用于低压流体输送管路的分流、合流场景，建模完成后通过软件的干涉检查与壁厚分析功能验证结构合理性，确保模型无结构错误，可直接用于后续的工程出图、注塑模具设计以及管路装配模拟等工作场景。
