带挂钩拉伸弹簧三维结构设计

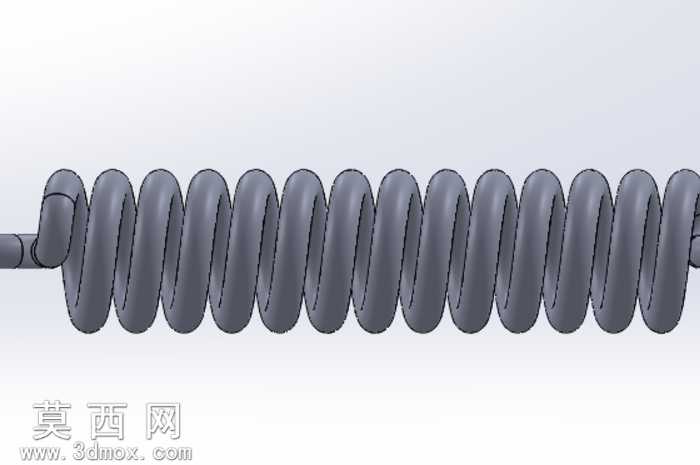

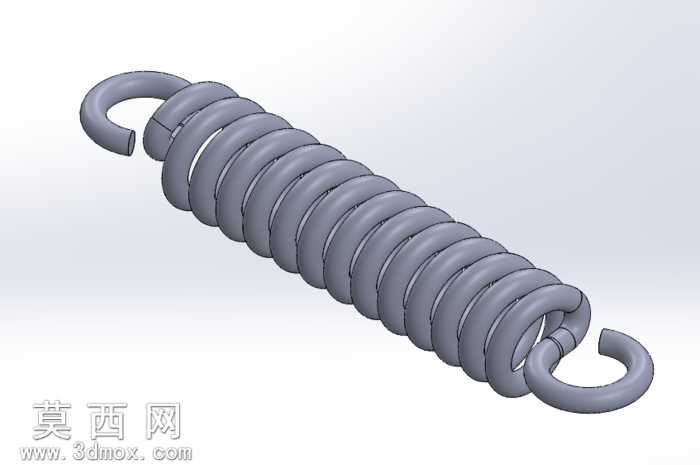

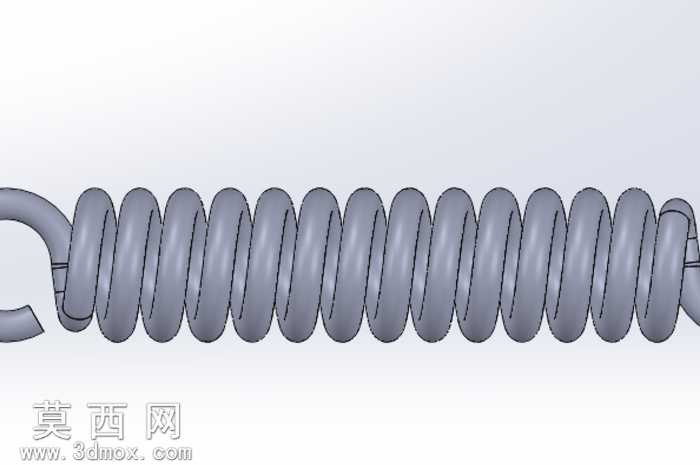

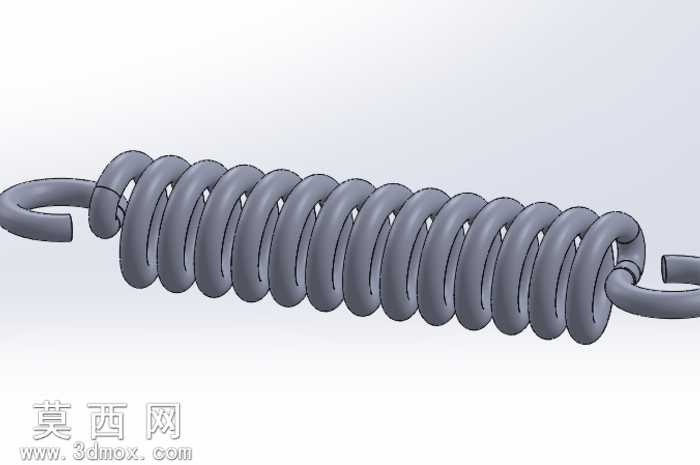

本作品为带端部挂钩的拉伸弹簧三维建模成果，建模过程依托参数化三维设计环境完成，首先以螺旋线作为弹簧主体簧圈的路径基准，根据拉伸弹簧的常规设计规范设定合理的簧圈节距、簧丝直径、弹簧中径参数，保证簧圈部分的螺旋升角均匀一致，相邻簧圈在自由状态下保持紧密贴合的状态，符合拉伸弹簧无初始间隙的结构特性。在端部挂钩结构的处理上，采用扫掠特征结合路径曲率连续调整的方式，将簧丝末端平滑过渡为半圆环状挂钩，挂钩与主体簧圈的衔接处做了圆角过渡处理，避免应力集中的结构缺陷，挂钩的内径尺寸适配常规连接件的装配需求，保证后续装配使用时的连接可靠性。材质渲染阶段采用弹簧钢常用的发黑处理质感，调整材质的金属粗糙度、反射参数，还原黑色氧化层覆盖下的金属哑光质感，同时通过环境光遮蔽效果突出簧圈之间的层叠结构、挂钩与主体衔接处的细节，让模型整体视觉效果贴近真实工业拉簧的实物状态。结构设计上充分考虑拉伸弹簧的受力特性，整体簧丝直径均匀一致，无突变结构，两端挂钩对称分布在弹簧主体的轴线上，保证受拉时载荷沿弹簧轴向传递，不会出现偏载导致的弹簧变形失效问题。建模过程中对螺旋特征的扫掠路径做了多次曲率校验，确保每一圈簧圈的直径偏差控制在合理范围内，挂钩部分的弯曲半径符合弹簧加工的工艺要求，避免出现建模结构与实际加工工艺冲突的问题，整体模型结构完整，特征参数可编辑，能够直接用于装配验证、工程出图或者运动仿真场景，可作为机械牵引结构、张紧结构中的标准弹性元件参考模型使用。
