木工平刨床刀轴组件结构设计

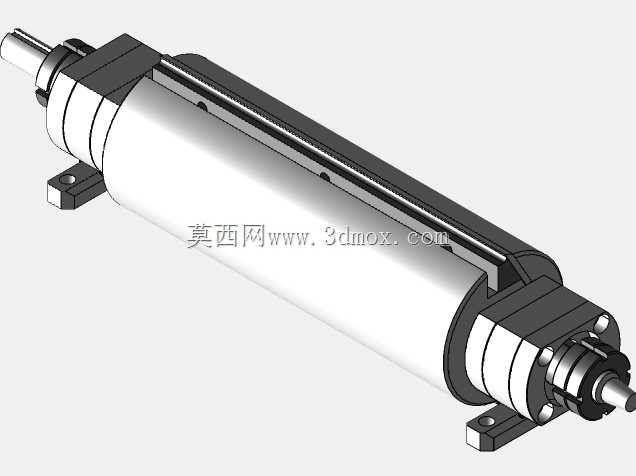

该刀轴组件是木工平刨床的核心执行部件，主要应用于实木备料、家具制造、木构件粗精加工场景，承担工件基准面的平直刨削作业，直接决定平刨加工的表面平整度与尺寸精度。从结构设计来看，整体采用长圆柱对称布局，两端配置带安装脚的支撑座，可直接通过螺栓固定在平刨床的升降拖板上，安装时需保证两端轴承位的同轴度公差控制在0.02mm以内，避免高速运转时出现径向跳动影响加工质量。刀轴本体采用中空合金钢材质设计，在保证整体刚性的前提下降低转动惯量，减少主轴电机启动时的负载冲击，轴身沿轴向开设有通长的刀片安装槽，配套压刀块与锁紧螺钉可实现刨刀片的快速装夹与伸出量微调，单次装夹可完成400mm宽度以内工件的连续刨削作业。两端的传动端采用阶梯轴结构，可适配皮带轮传动或联轴器直连两种驱动方式，非传动端配置有防尘密封结构，可阻挡木工加工产生的木屑粉尘进入轴承腔，延长支撑轴承的维护周期。设计过程中充分考虑了木工加工的实际工况，刀轴的动平衡等级按G2.5级控制，额定工作转速设定在6000r/min，可保证刨削后木材表面无明显刀纹，支撑座的安装孔距采用行业通用的平刨刀轴安装尺寸，可直接替换多数中小型平刨床的同规格刀轴组件，无需对床身安装位进行二次加工。在安装边界上，组件整体轴向长度控制在520mm，最大回转直径120mm，安装时需保证刀轴与工作台进料方向的平行度公差不超过0.01mm/100mm，刀片刃口与后工作台平面的高度差需调整至0.03-0.05mm区间，才能获得最佳的刨削效果。
