养蜂转场用蜂箱运输拖车结构设计

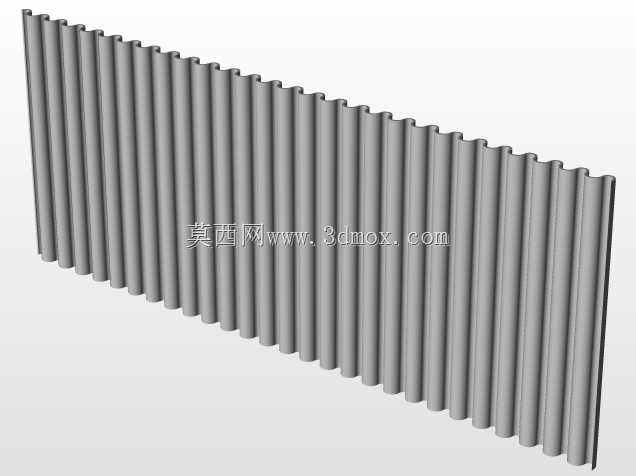

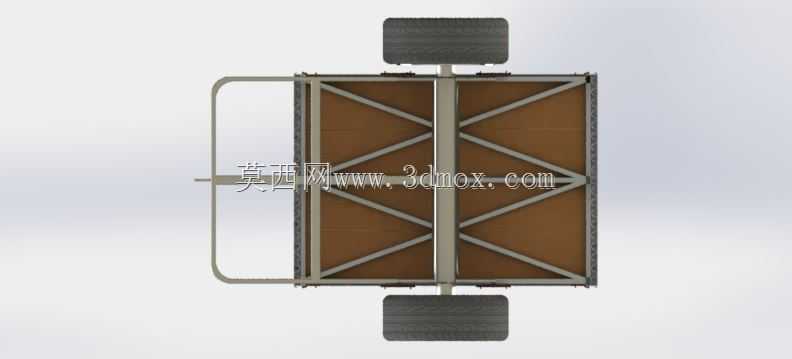

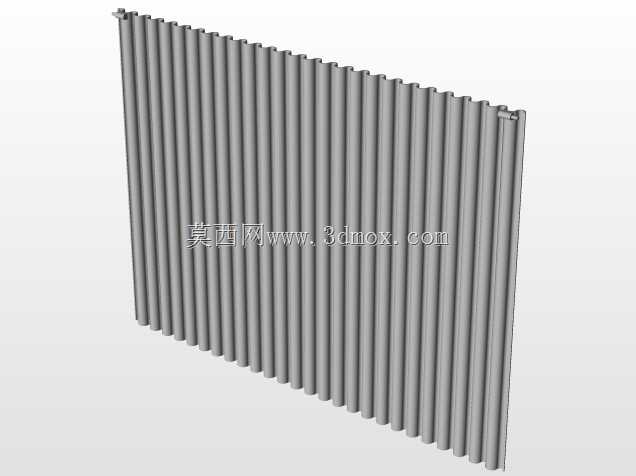

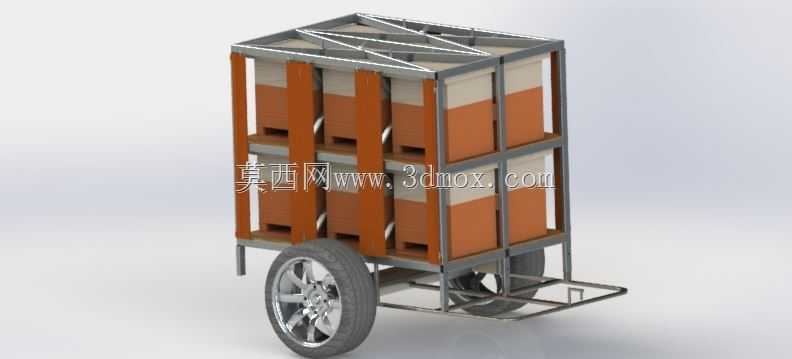

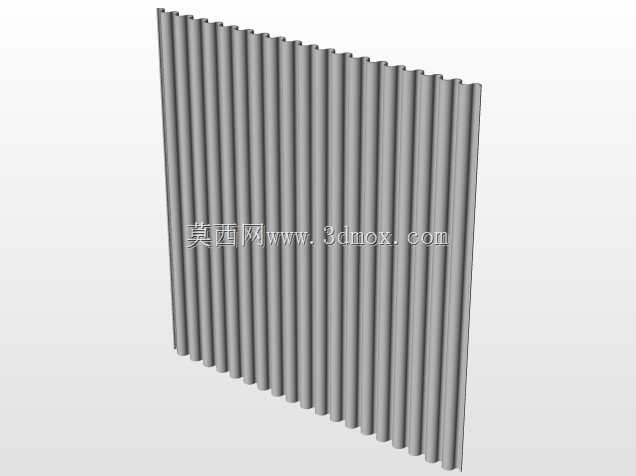

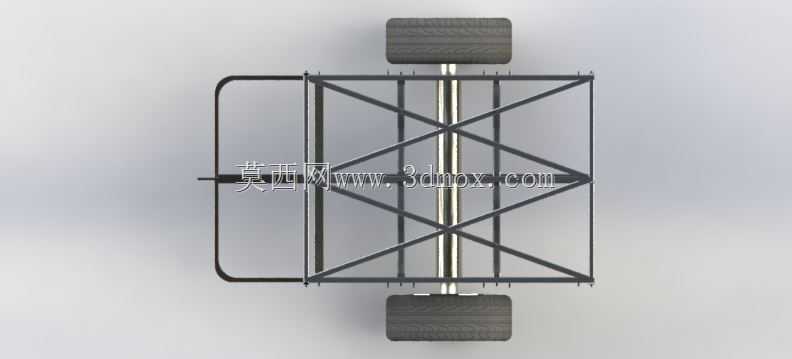

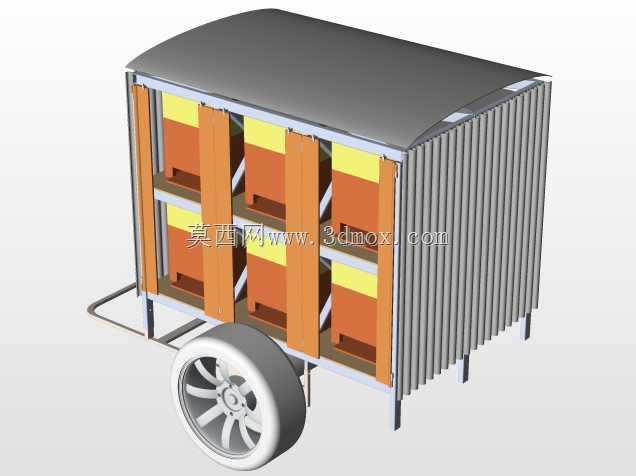

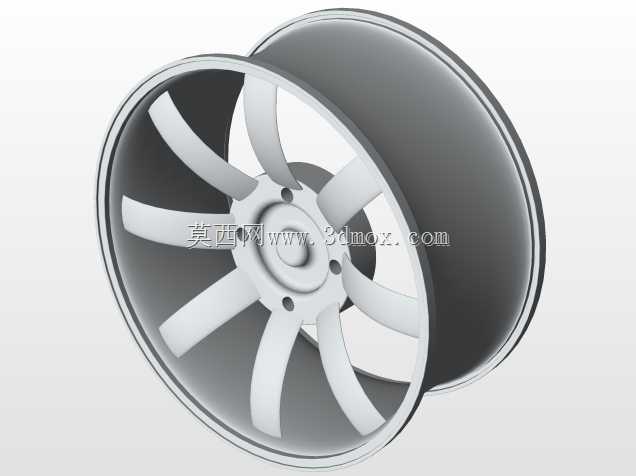

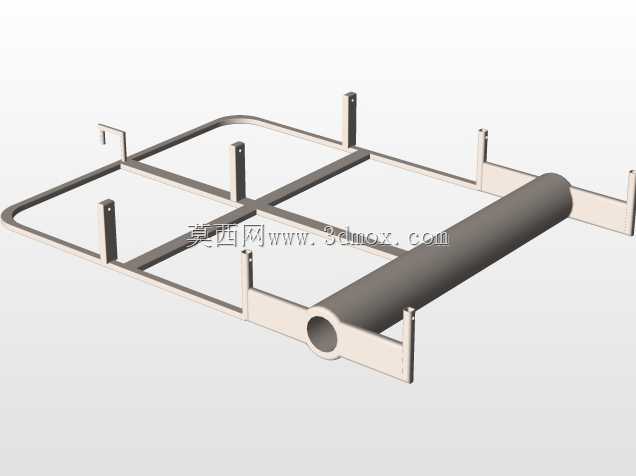

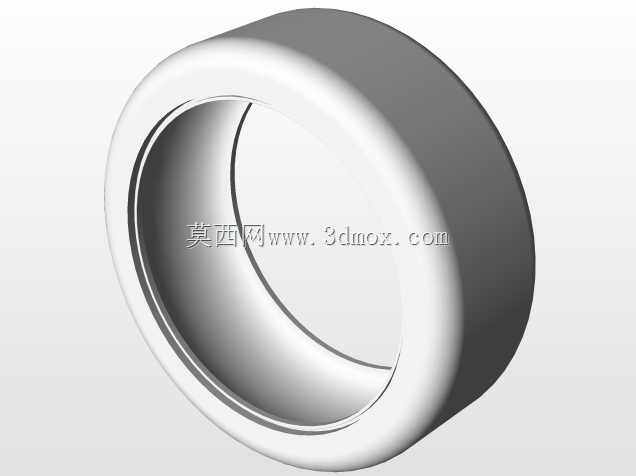

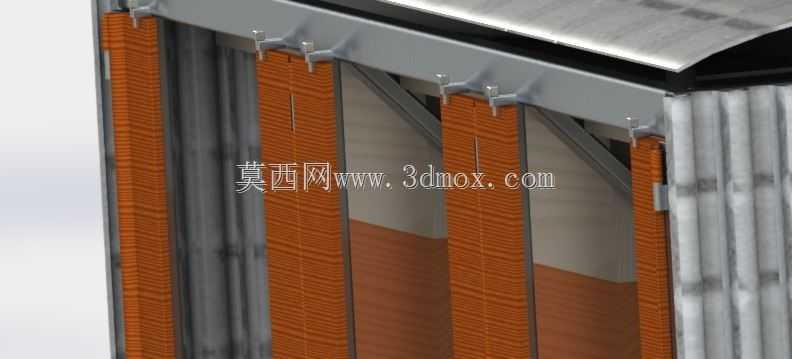

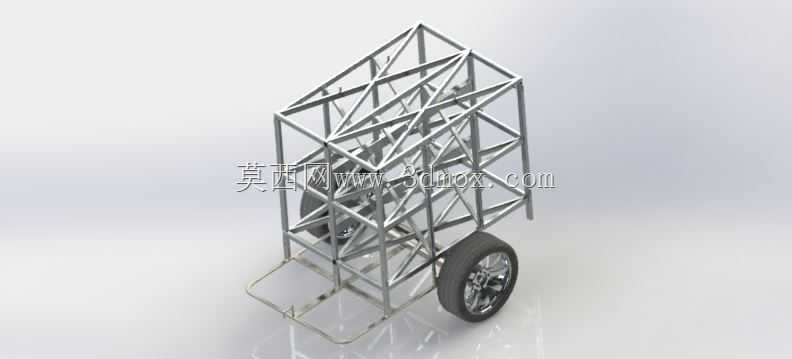

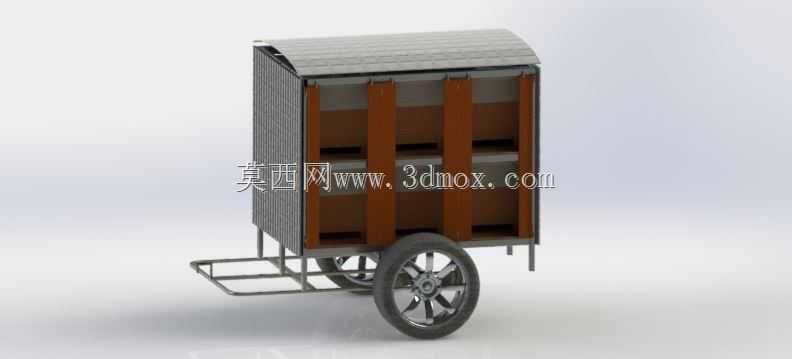

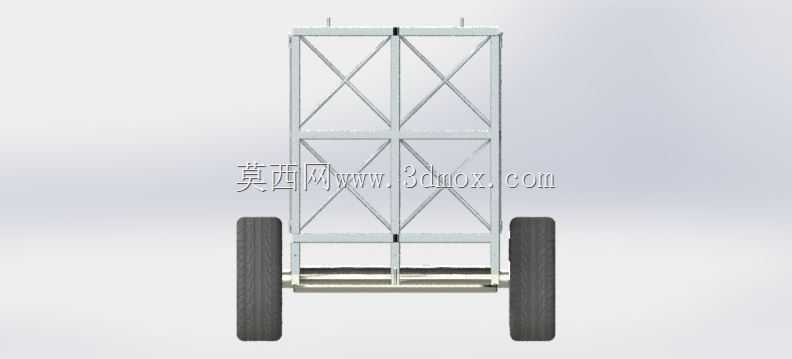

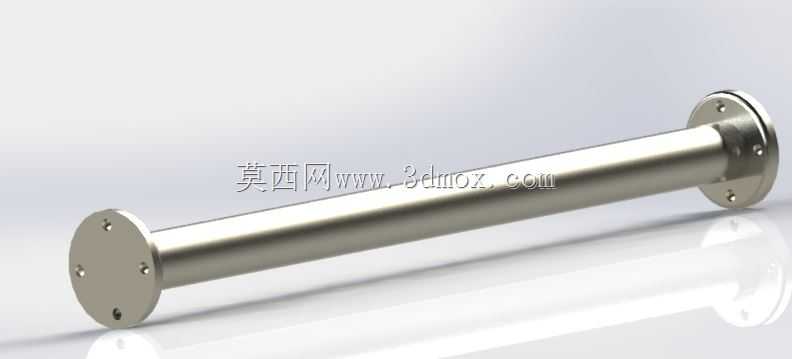

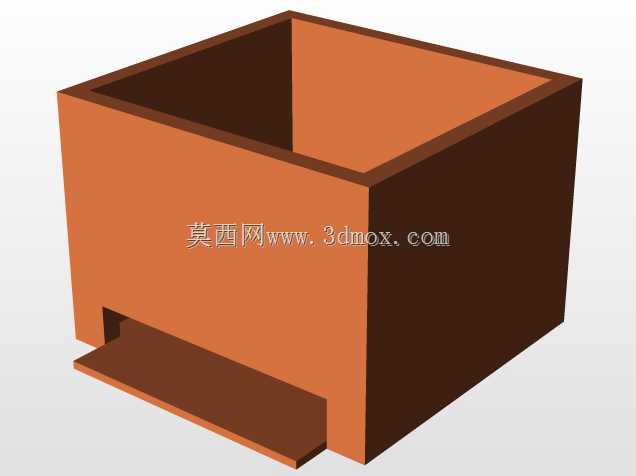

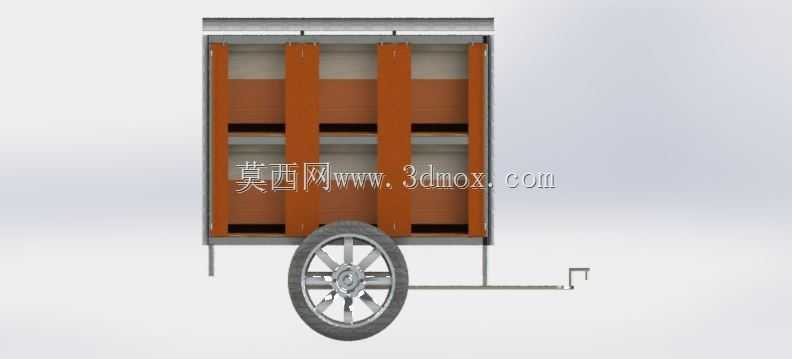

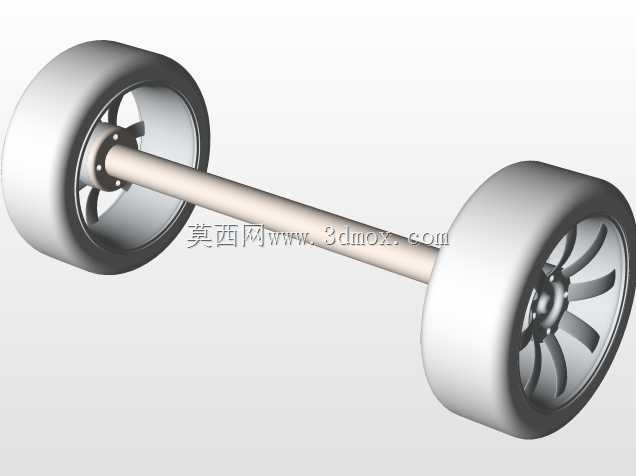

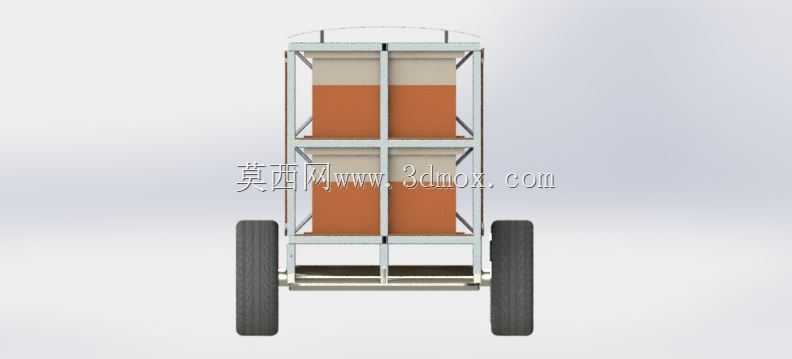

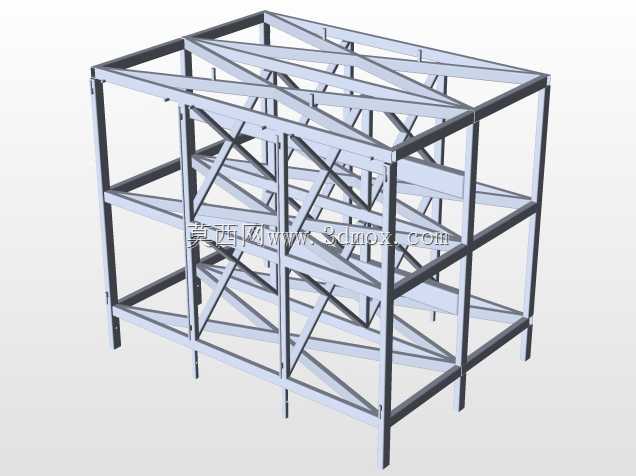

这款蜂箱运输拖车主要面向转地养蜂的作业场景设计，解决养蜂生产中蜂群转场时的短途转运、场地内移位的实际需求，适配国内主流的标准蜂箱堆叠装载要求。从结构设计来看，拖车采用双轮支撑的行走结构，轮组选用重载橡胶充气轮，轮轴位置经过载荷重心匹配设计，装载后整车重心落在轮轴靠前位置，牵引端仅需施加较小的下压力即可实现转向与拖行，单人即可完成短距离移位操作，无需额外辅助动力。车厢主体采用框架式结构，侧面设置三道竖向加固肋条，既可以对堆叠的蜂箱形成侧向限位，避免运输过程中蜂箱侧翻滑落，又能减少整车自重，降低拖行阻力；车厢顶部设置弧形防雨顶盖，边缘做卷边包边处理，可在野外转场途中应对突发降雨，避免蜂箱被雨水浸泡影响蜂群状态。车厢前端延伸出金属管式牵引架，架体采用弯折圆管焊接成型，牵引端设置挂接环，可适配农用三轮车、小型拖拉机的后牵引钩，也可加装扶手实现人力推行。车厢底部采用格栅式承载底板，预留足够的通风间隙，运输过程中不会遮挡蜂箱底部的通风口，避免蜂群因密闭闷热出现应激反应。从安装边界来看，整车宽度控制在1.2米以内，可顺利通过乡村常见的窄路、蜂场内部的作业通道，轮距经过匹配设计，在田间非铺装路面行驶时不易发生侧翻；车厢内部净空高度适配三层标准蜂箱堆叠，单次装载量可满足中小型蜂场单批次转场的移位需求。设计过程中充分考虑养蜂作业的实际使用环境，所有金属构件均做防锈喷涂处理，可适应野外潮湿、多粉尘的作业环境，外露的螺栓连接部位均采用防松螺母，避免长期颠簸行驶出现连接件松动的问题；车厢后侧预留可翻折的登车踏板，装卸蜂箱时可翻下作为踩踏支撑，降低蜂箱搬运的抬升高度，减少装卸作业的劳动强度，行驶状态下踏板可向上翻折锁定，不会超出整车外廓尺寸影响通行。
