直插式4位拨码编码开关结构模型

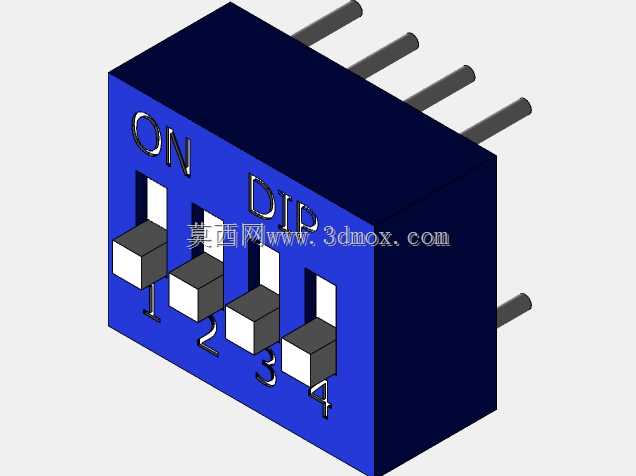

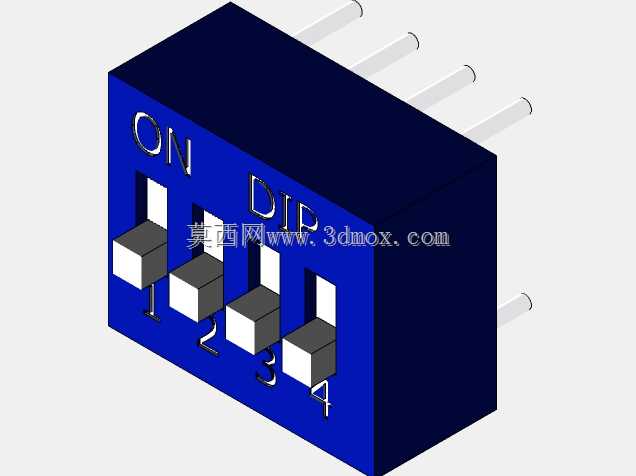

在工控板卡、消费电子主板、测试治具的电路设计场景里，这类直插拨码开关是很常见的地址配置、功能档位切换元件，不需要额外外接输入设备，直接通过拨柄的通断组合就能输出二进制编码，给主控芯片传递配置参数，比如工业IO模块的站号设置、小家电的功能档位切换、老旧家电的模式选择，都会用到这类元件，相比跳线帽配置，它的状态直观，不需要额外配件，调整完就能直接锁定状态，不会因为震动出现跳线脱落的问题。从结构设计上看，这款4位DIP开关采用蓝色阻燃塑壳作为主体基座，基座上方对应每一路开关设置了凸起的白色拨柄，拨柄表面做了防滑的凹凸纹理，方便用镊子或者指尖拨动，每个拨柄旁都印有ON标识和位号数字，能直观看到每一路的通断状态，避免拨错档位。引脚部分采用直插式设计，一共8根金属插针，每一路开关对应两个引脚，插针的间距符合标准2.54mm排针间距规范，能直接匹配通用PCB的孔位设计，焊接的时候可以直接过波峰焊，不需要特殊的焊接治具。安装边界上，这款开关的塑壳主体长宽尺寸适配常规直插元件的布局空间，引脚伸出塑壳底部的长度刚好满足PCB板厚1.6mm场景下的焊接要求，波峰焊后引脚露出板面的长度符合IPC焊接标准，不会出现引脚过短虚焊或者过长顶到外壳的问题。设计这类模型的时候，要重点还原拨柄的滑动行程，每一档的拨动手感对应的卡位结构要在模型里体现出来，塑壳侧面的定位凸台也要准确还原，这个凸台是用来在PCB上做定位的，焊接前可以先把开关卡在PCB的定位孔上，避免焊接的时候开关偏移导致引脚错位。另外塑壳顶部的丝印标识位置也要和实物一致，结构设计人员在做PCB布局的时候，可以直接调用这个模型核对元件间距，避免和周边的电容、电阻等元件出现干涉，尤其是在高密度布板的场景下，准确的元件模型能提前发现布局冲突，减少打样后的改板次数。这类开关的电气特性是每一路能通过小电流信号，不能用来直接驱动大功率负载，所以在电路设计里都是接在主控芯片的IO口上，通过上拉或者下拉电阻给芯片传递电平信号，模型里的引脚定义位置也要和实物 datasheet 对应，方便硬件设计人员在做3D布局的时候同步核对网络连接的走向。
