角位置机电测控摇杆系统结构设计

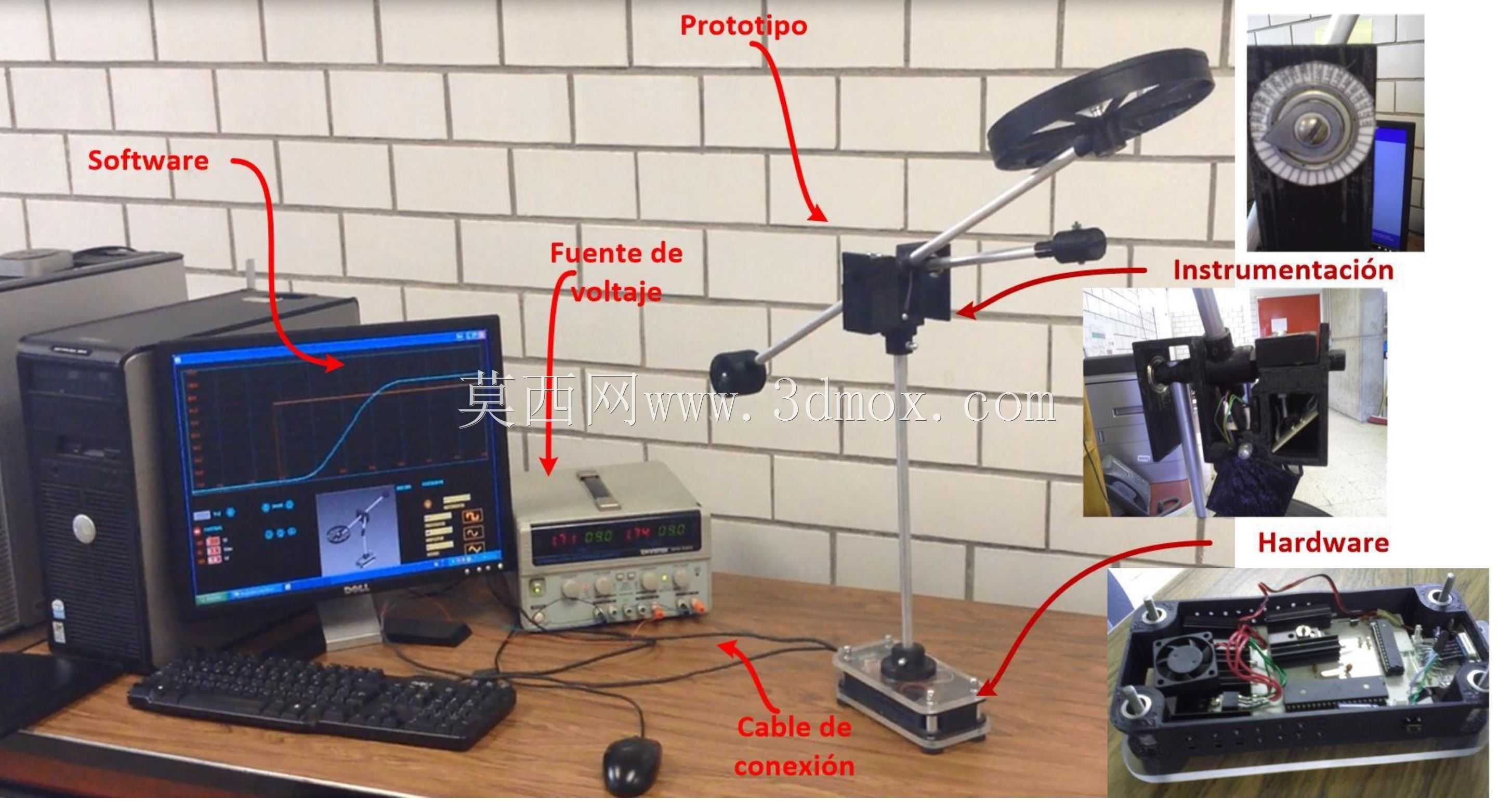

　　这套角位置机电测控装置的核心应用场景覆盖高校机电一体化教学实验、小型姿态控制算法验证、低负载伺服定位测试台搭建等领域，可直接作为单轴角度闭环控制的硬件载体，替代传统笨重的旋转台架完成基础控制逻辑验证，也可经过参数缩放后适配小型无人设备的舵机姿态调控单元开发。从实际用途来看，装置核心是通过末端配重块与带轮端的质量配平，降低驱动端的持续扭矩输出需求，搭配角度检测单元实时采集摇杆的实时摆角数据，联动驱动电机完成指定角度的定位、摆动轨迹跟踪、扰动下的位置保持等功能，螺旋桨端可直接输出定向推力，配合角度调整完成不同方向的推力矢量输出，适合用于验证推力矢量控制的基础逻辑。

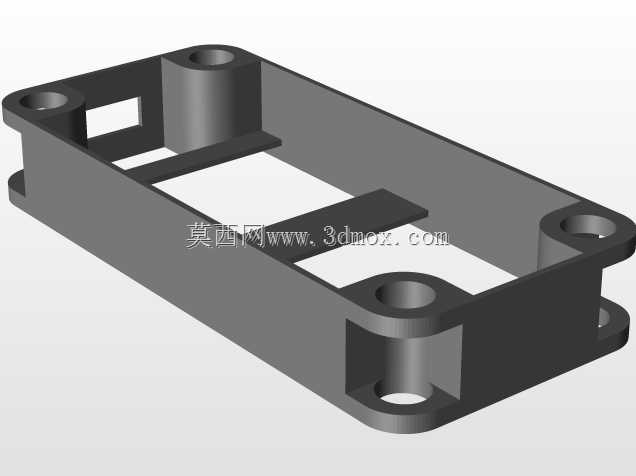

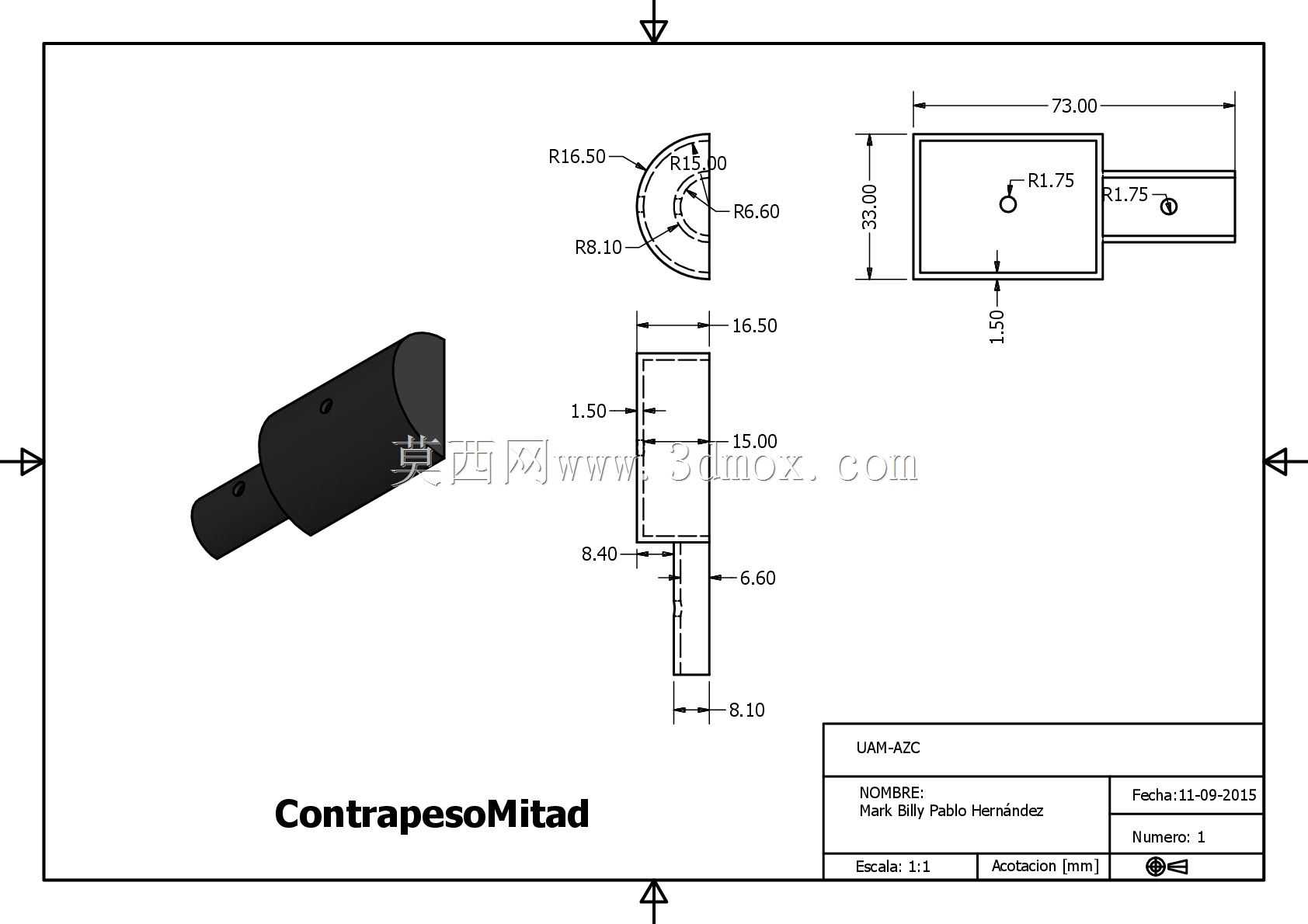

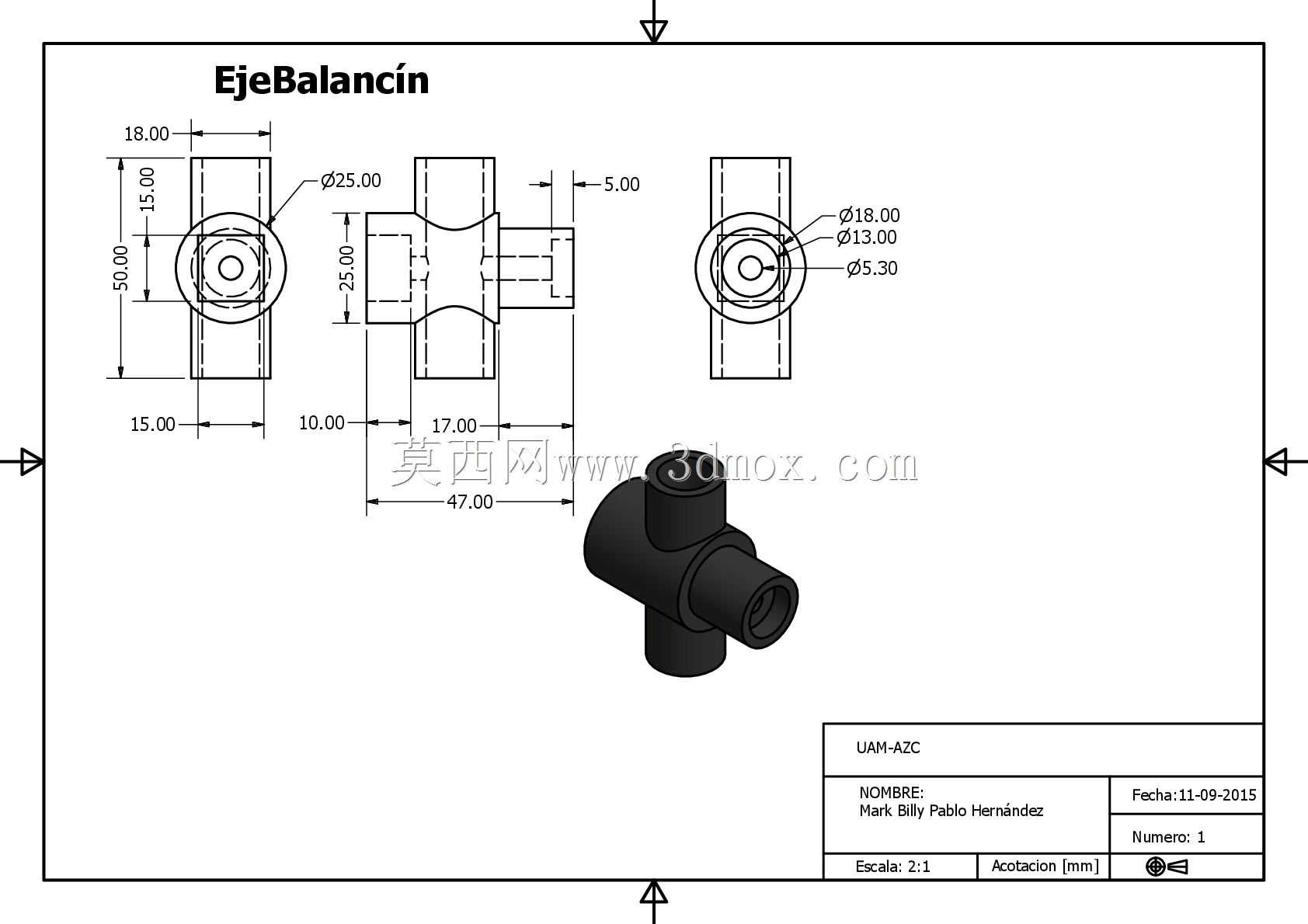

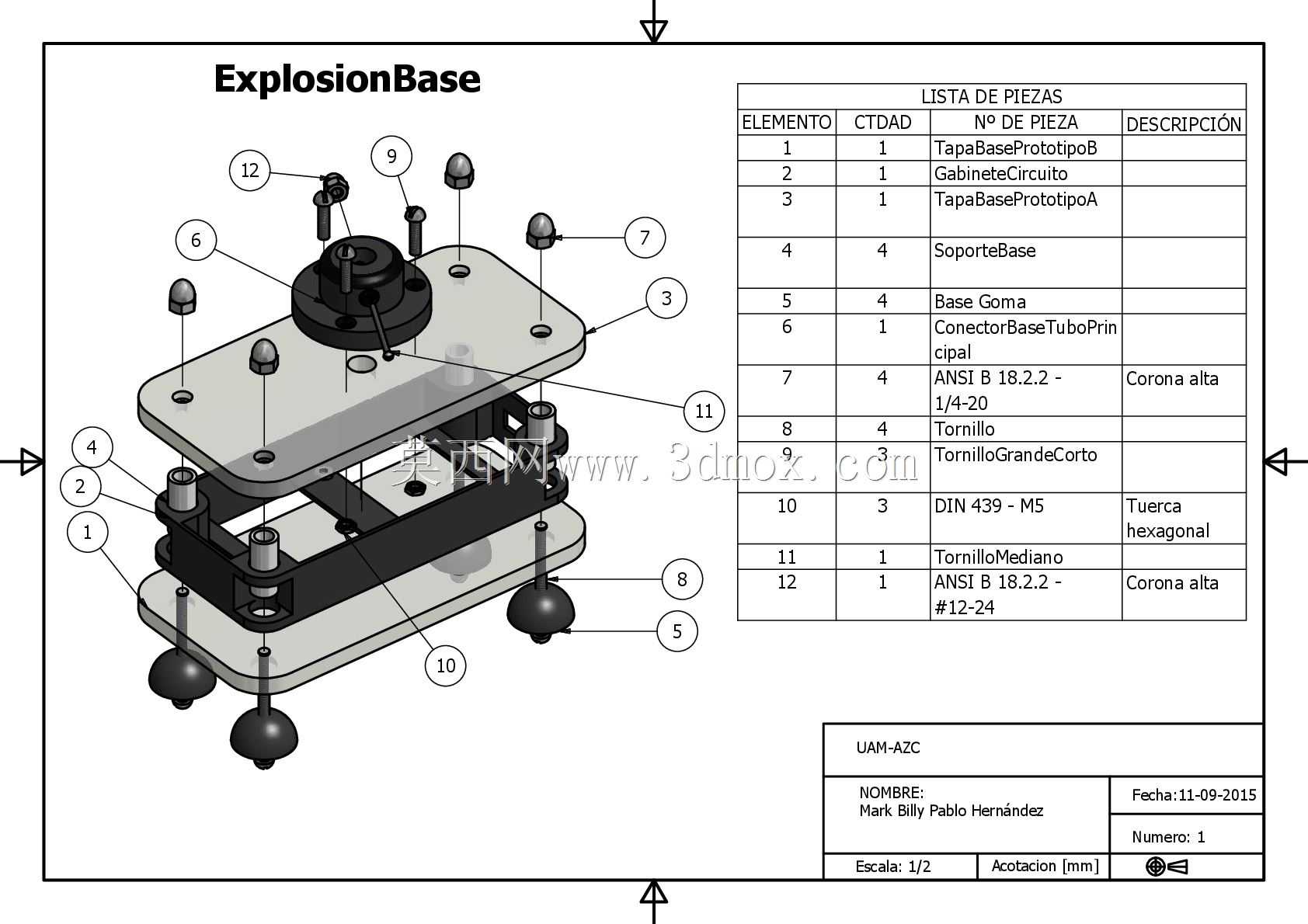

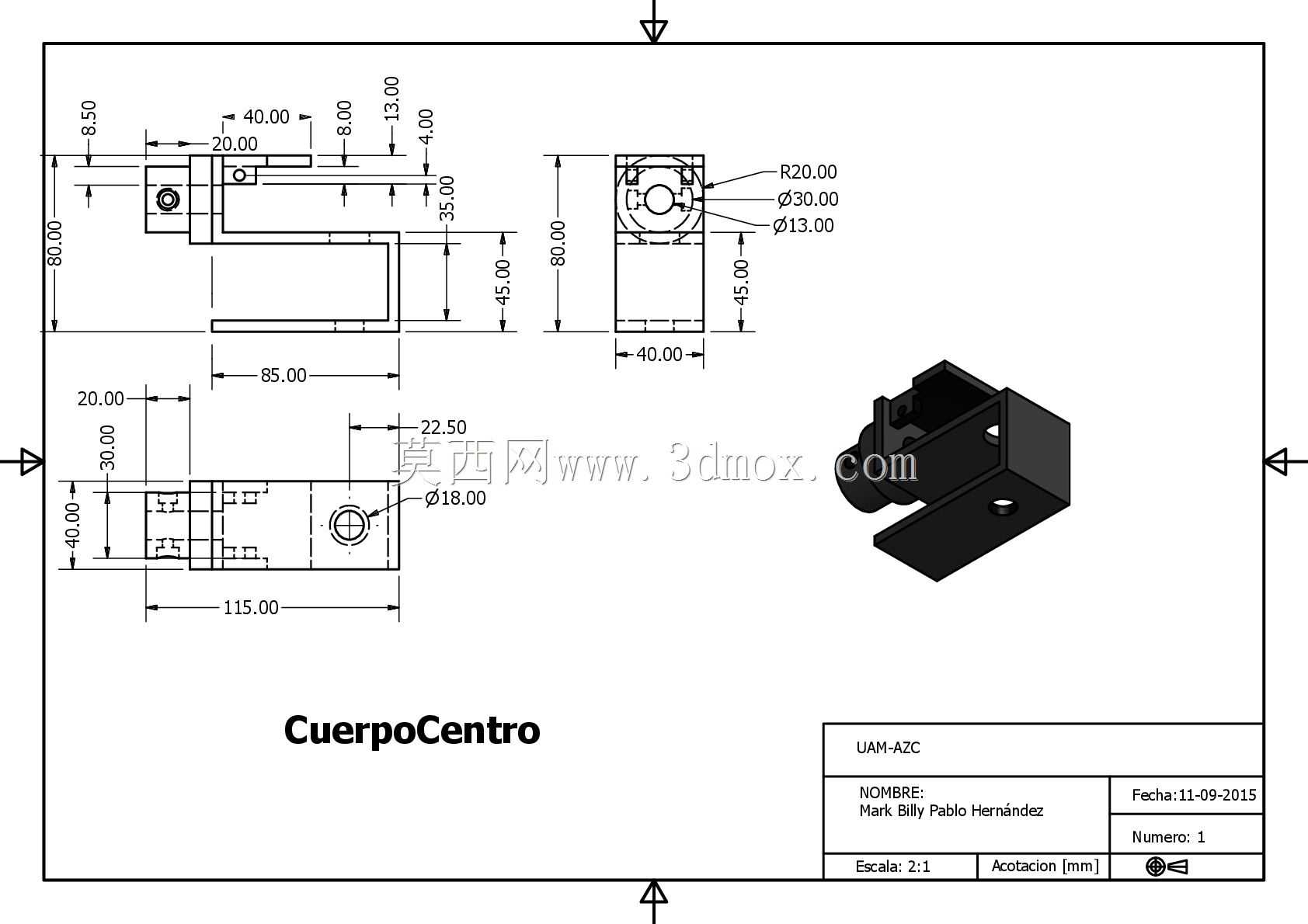

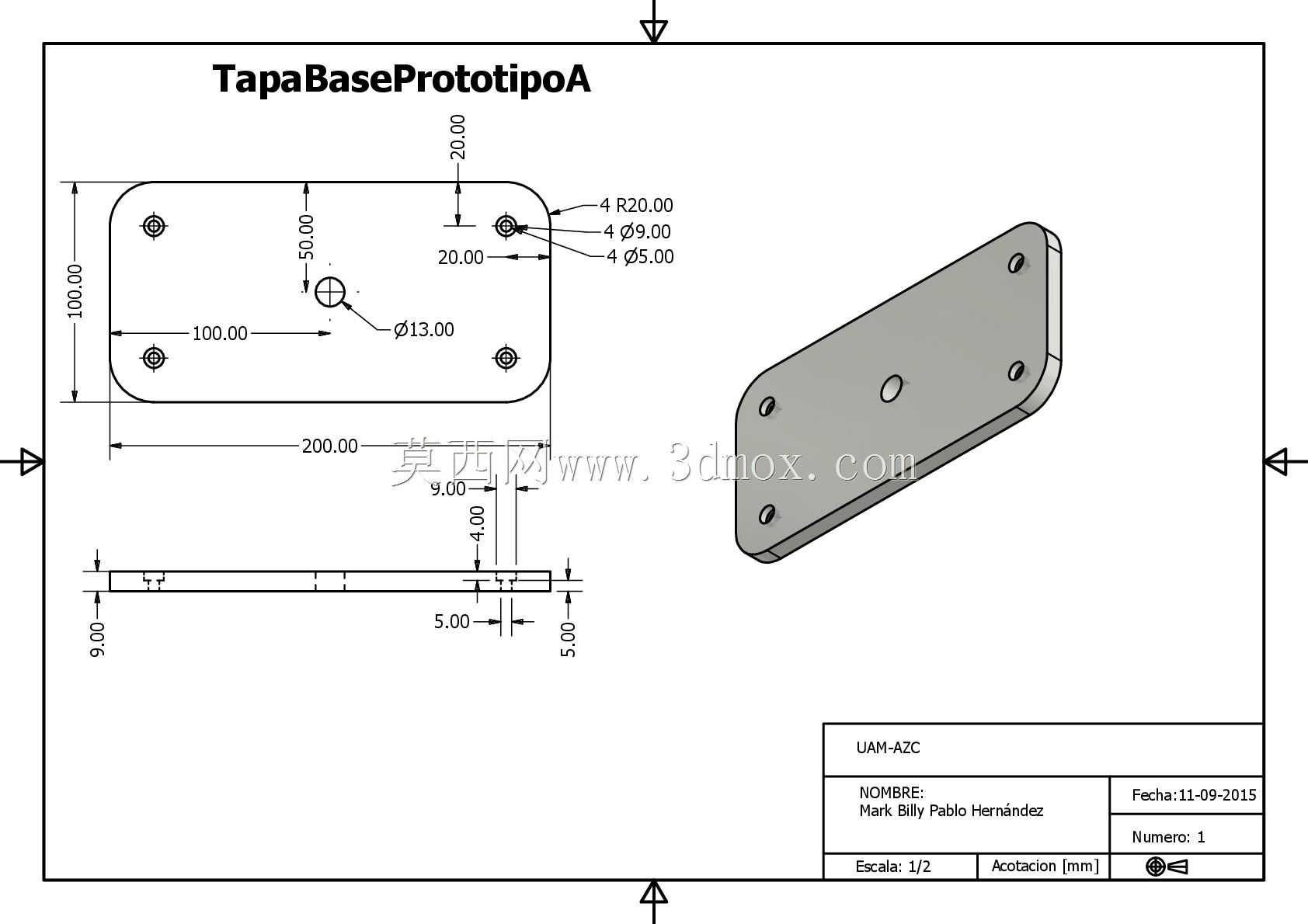

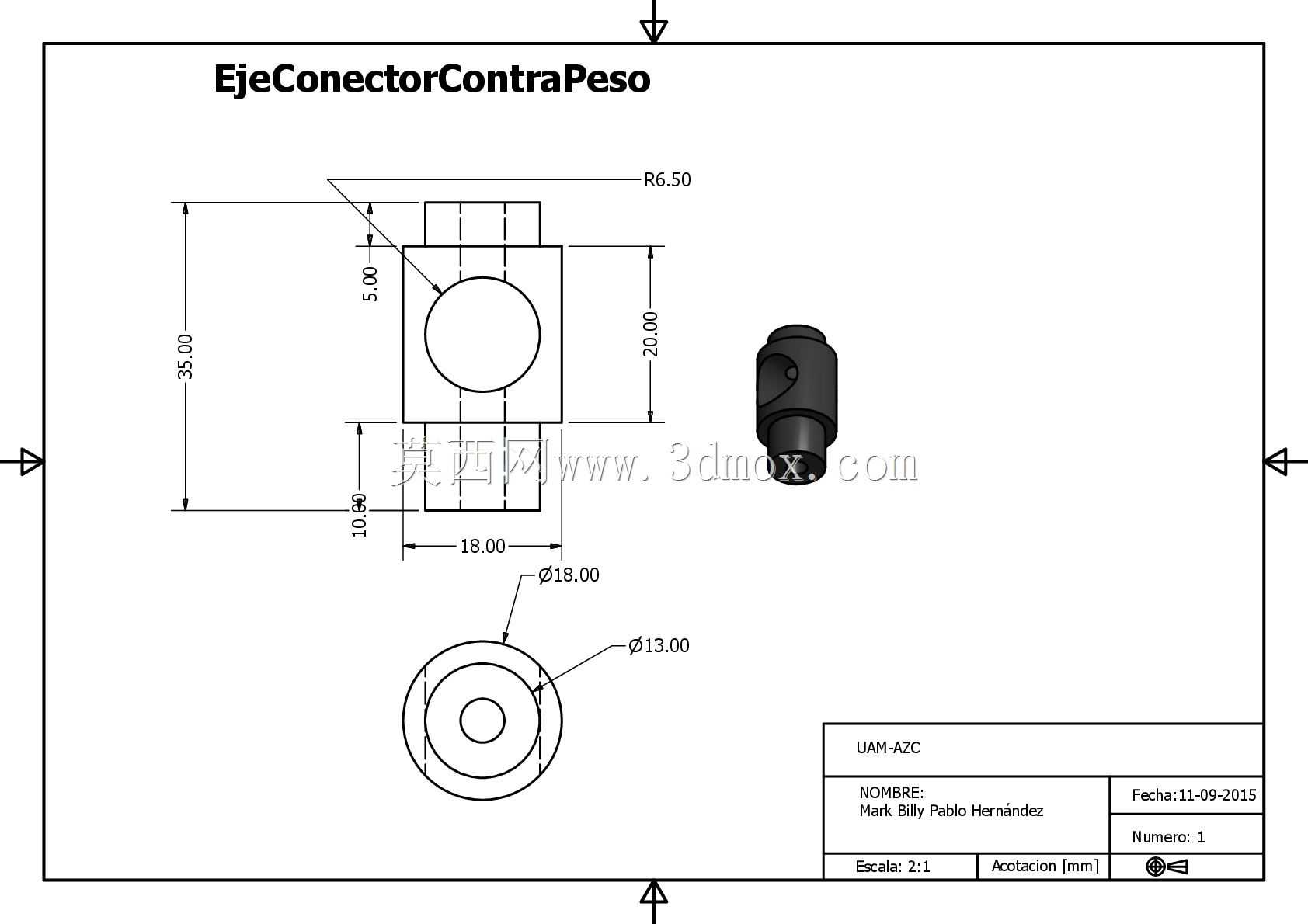

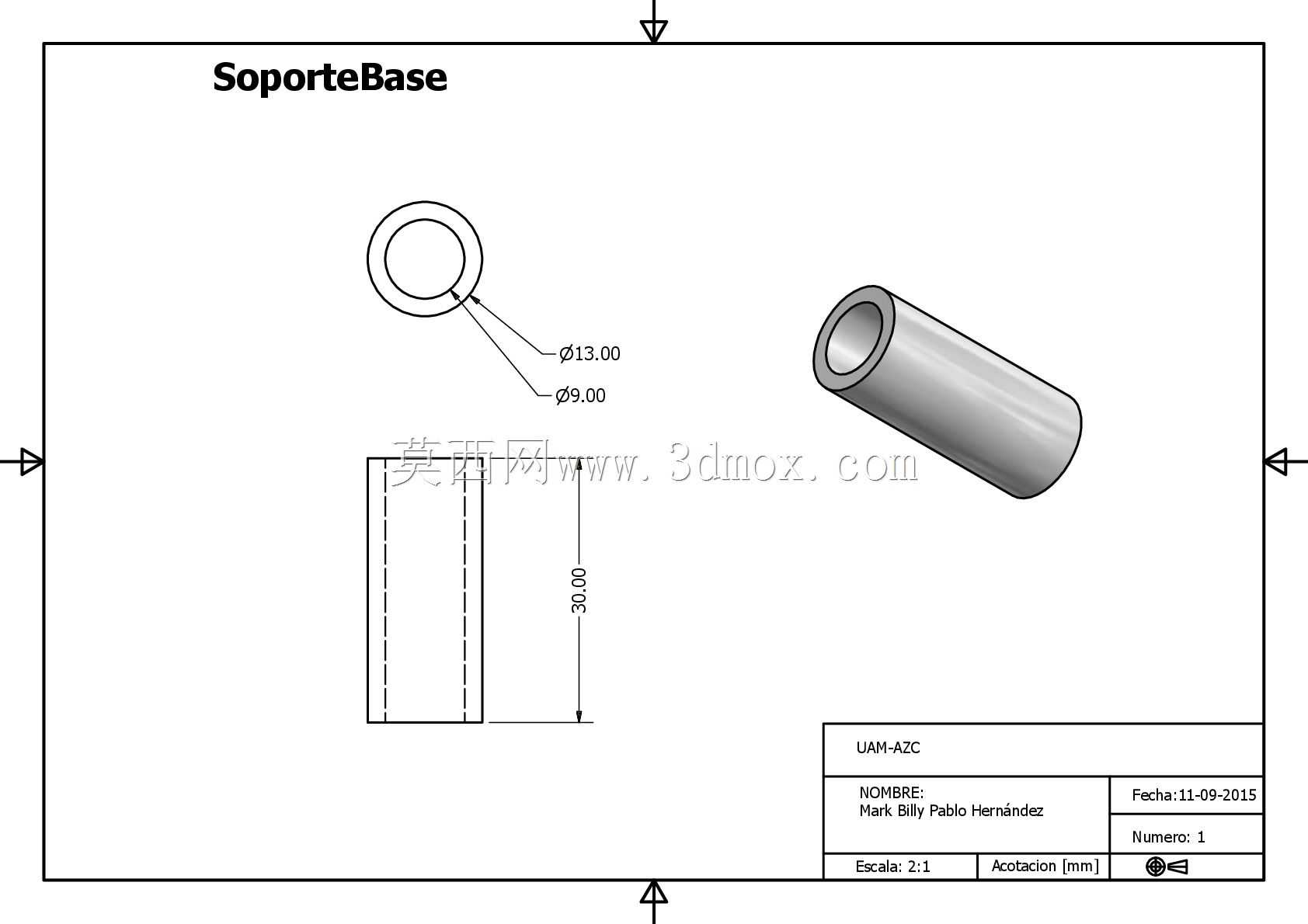

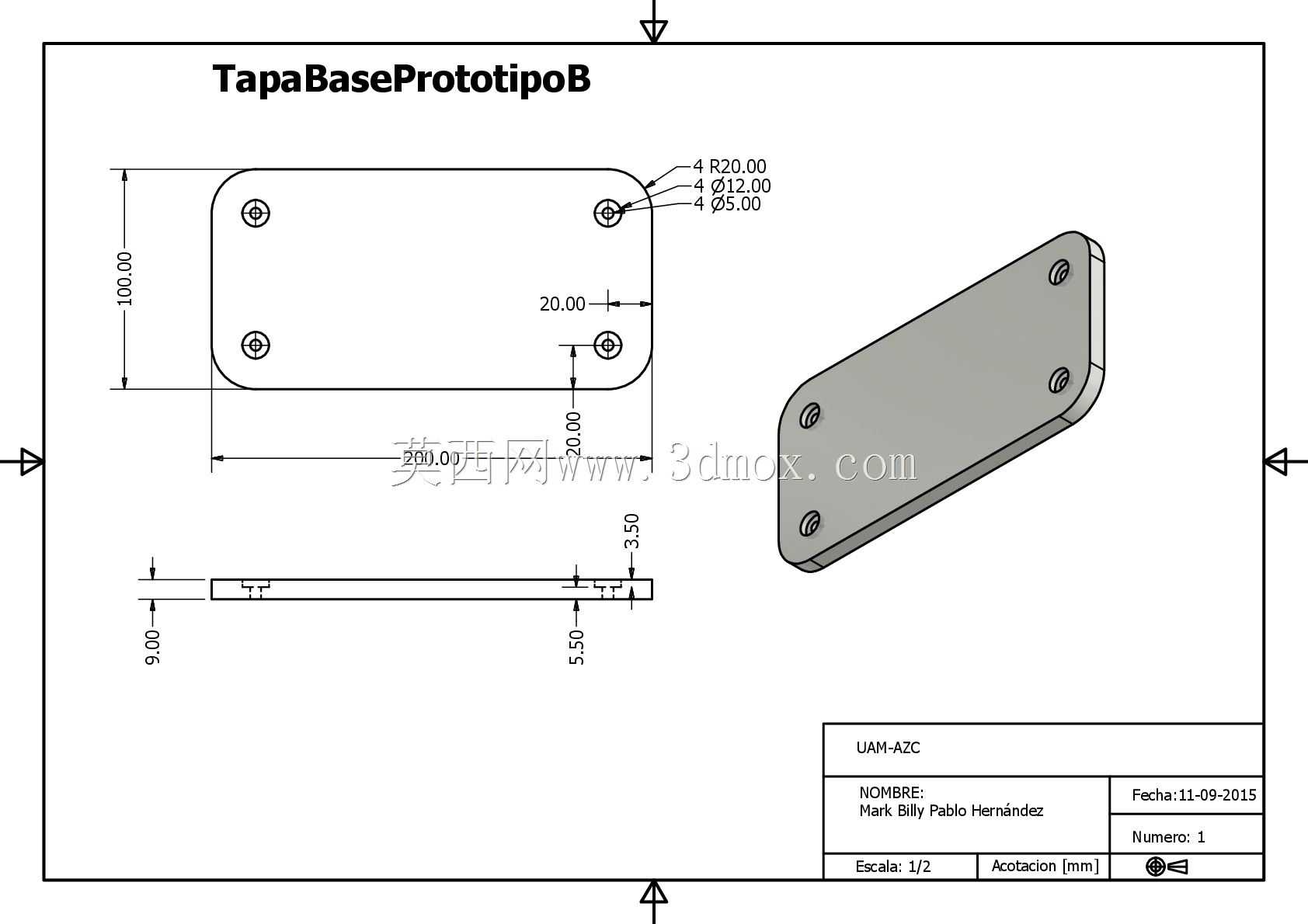

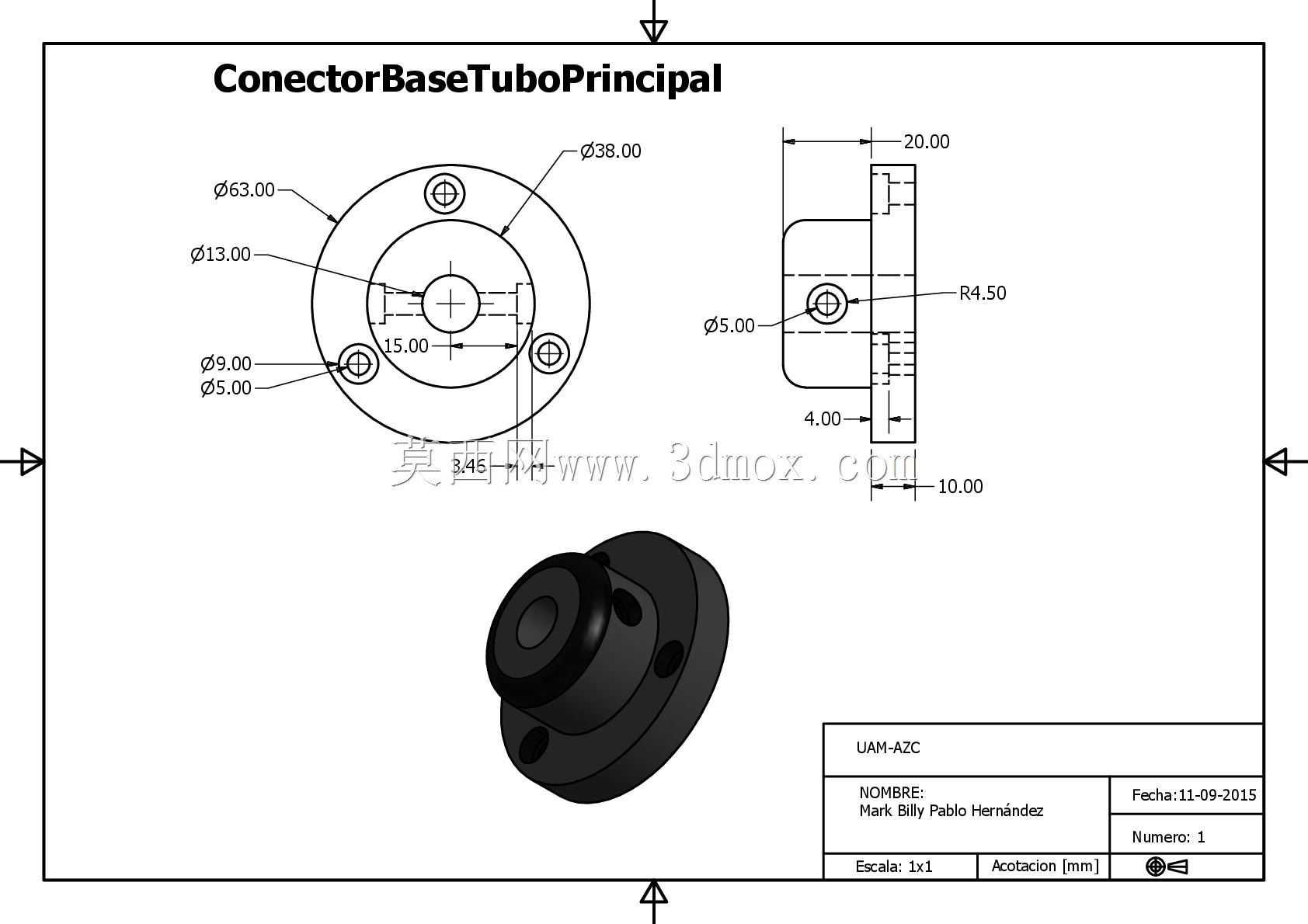

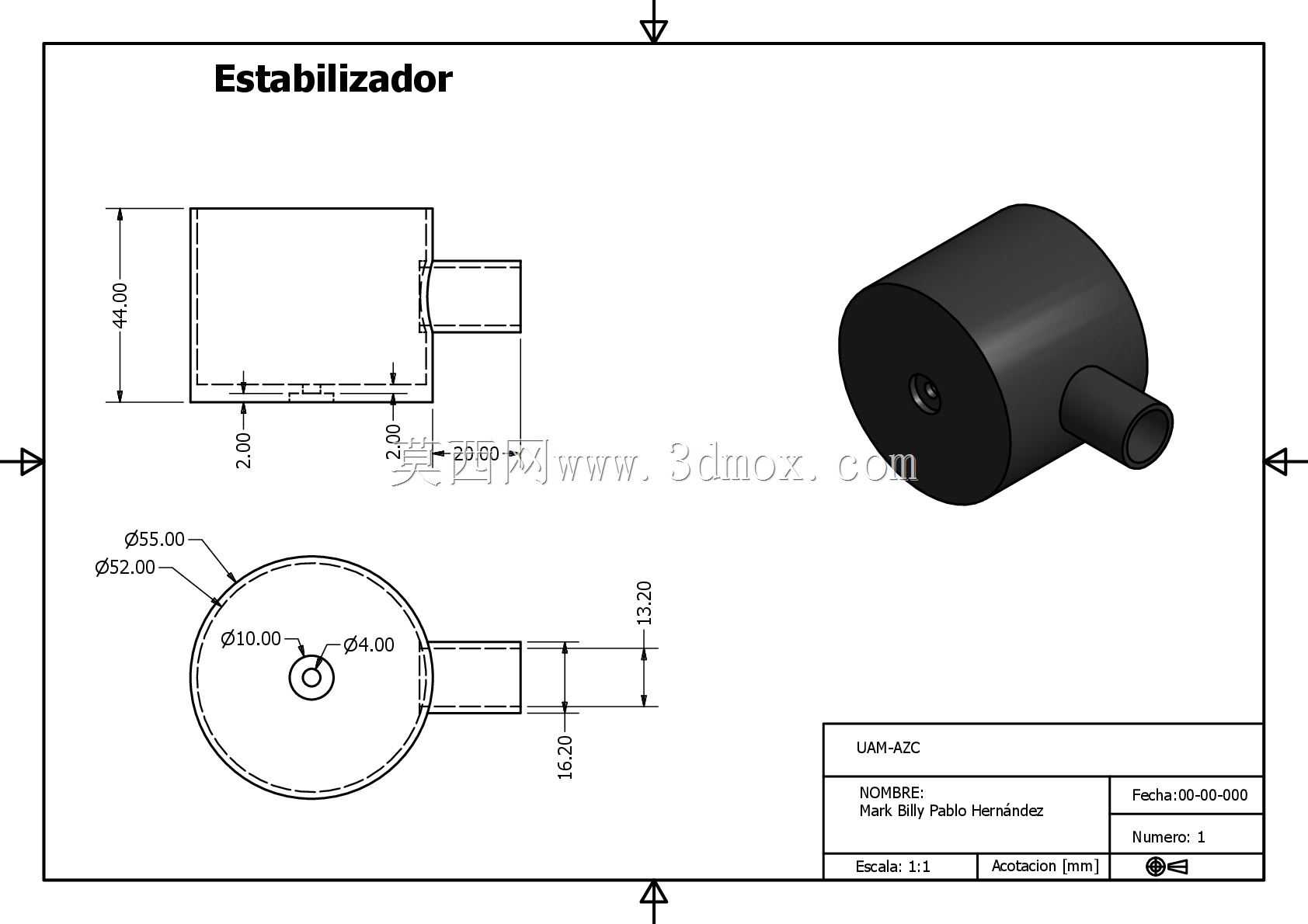

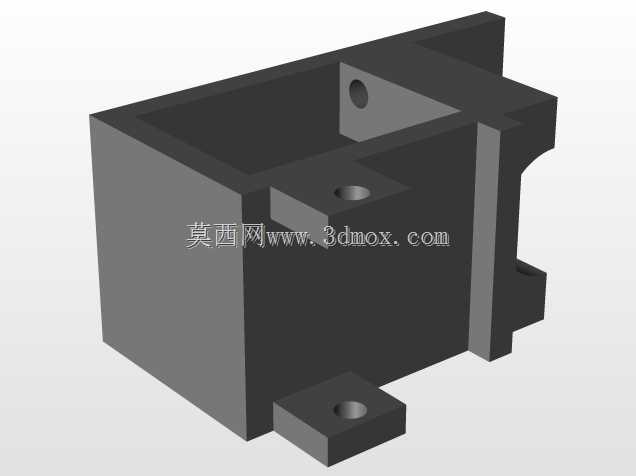

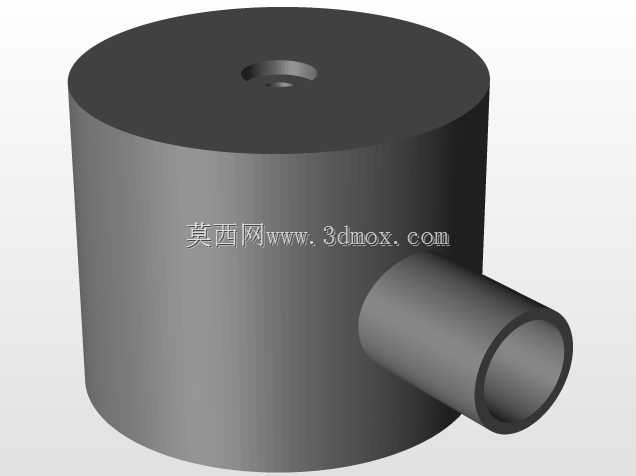

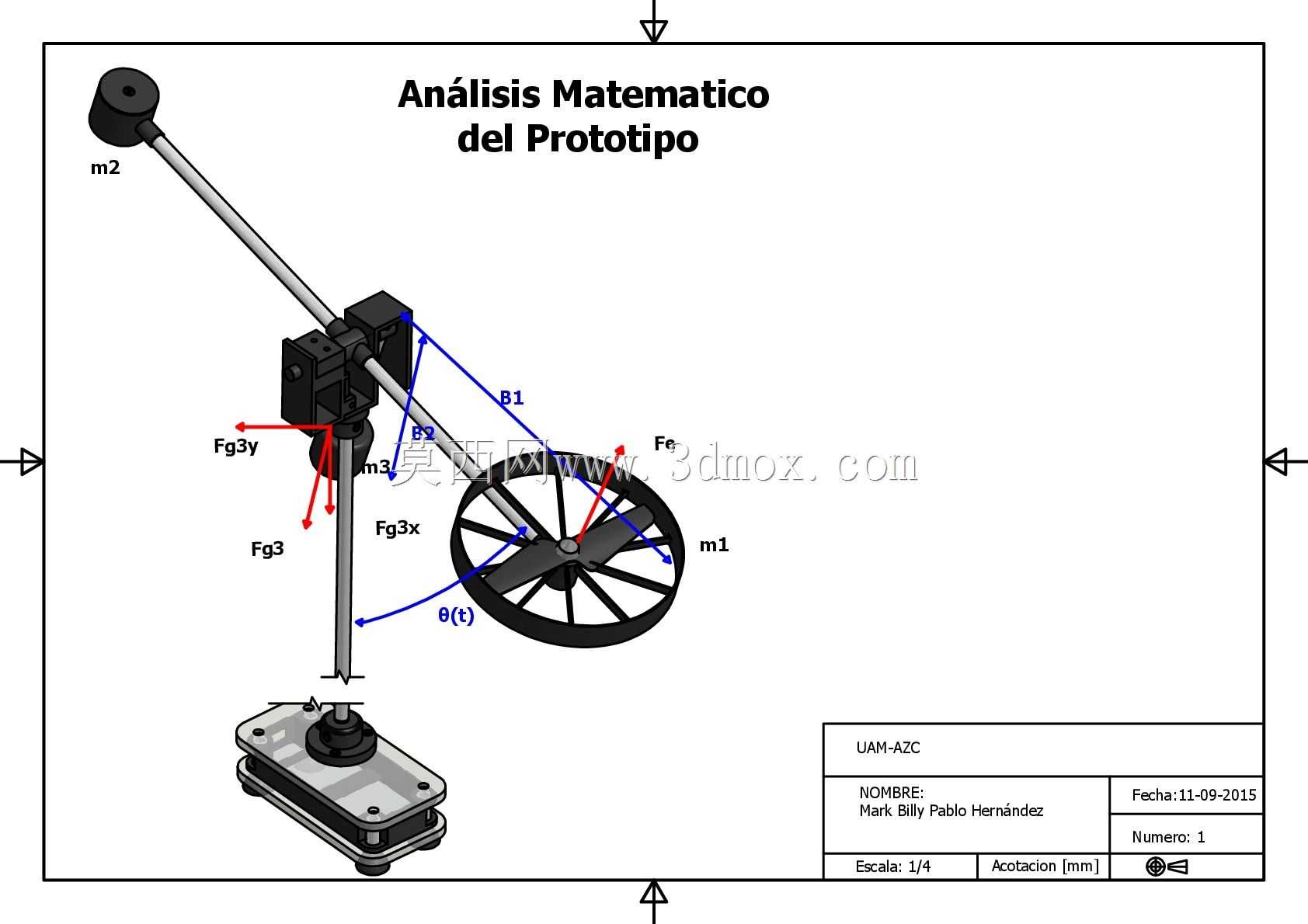

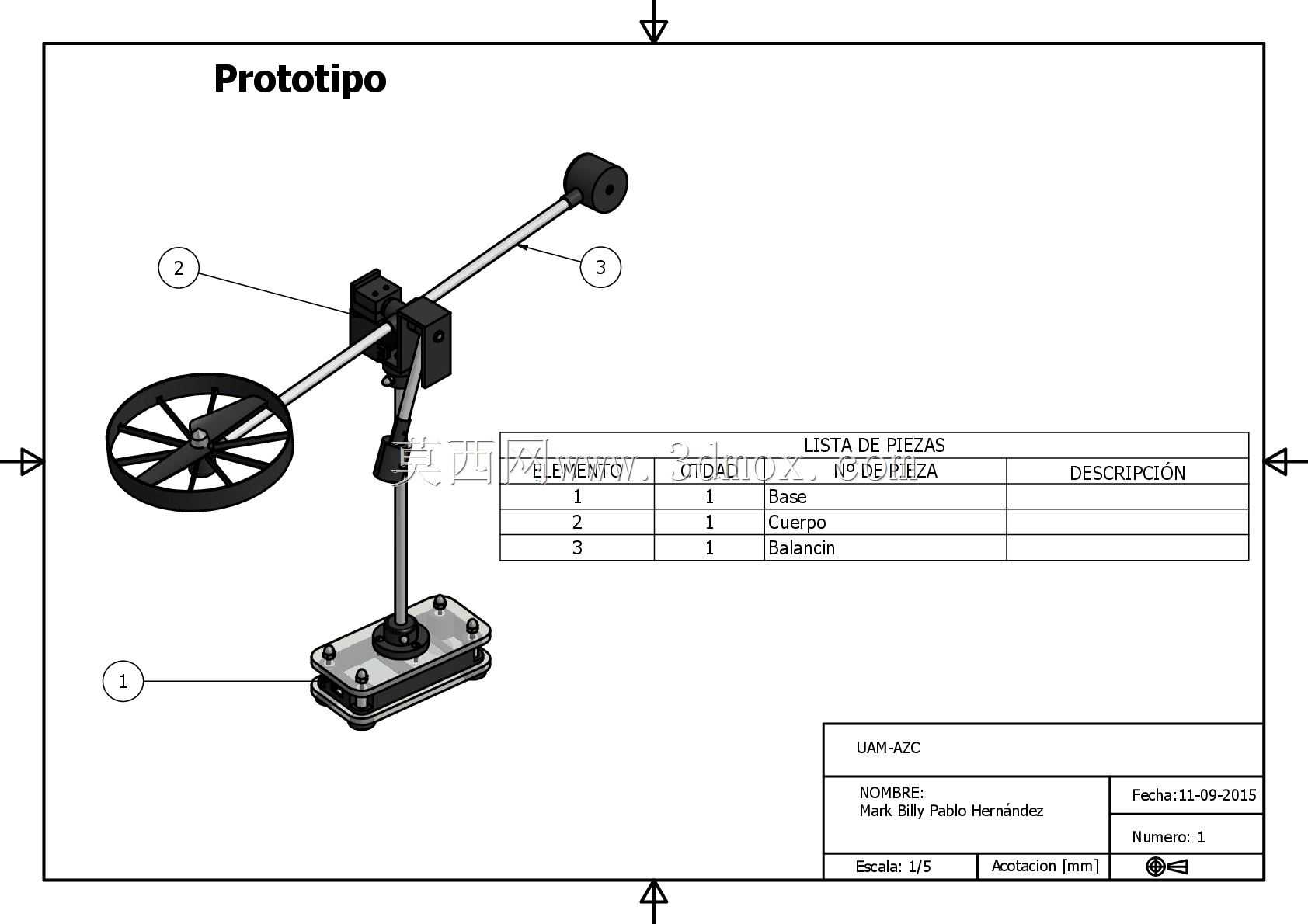

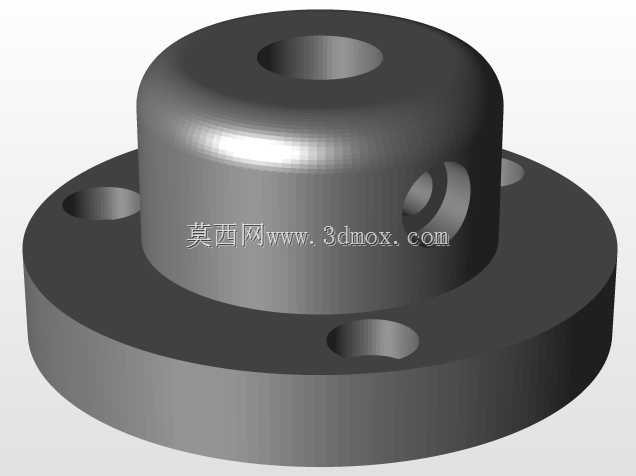

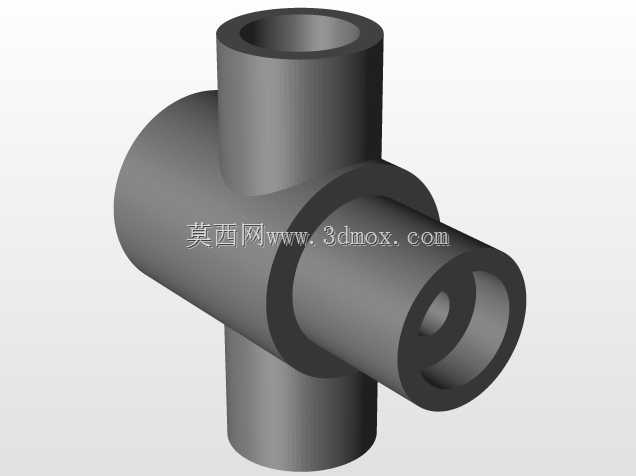

　　设计阶段首先完成了动力学层面的配平计算，将摇杆上的两个质量块分别布置在摆杆两端，通过调整两个质量块的安装位置与自身重量，让摆杆的旋转中心与整体质心尽可能重合，减少静态下的重力偏置扭矩，降低驱动电机的静态负载，避免电机长时间处于堵转受力状态。摆杆的旋转支撑采用双轴承铰接结构，铰接座直接固定在底部的金属安装底座上，底座采用带沉头孔的平板式设计，四个安装孔位均匀分布在底座四角，可直接通过螺栓固定在标准光学实验平台或者定制台架上，安装时不需要额外加工转接板，底座下方预留了走线空间，驱动电机的供电线、角度传感器的信号线可直接从底座下方的走线槽引出，避免摆杆摆动过程中拉扯线缆造成磨损。

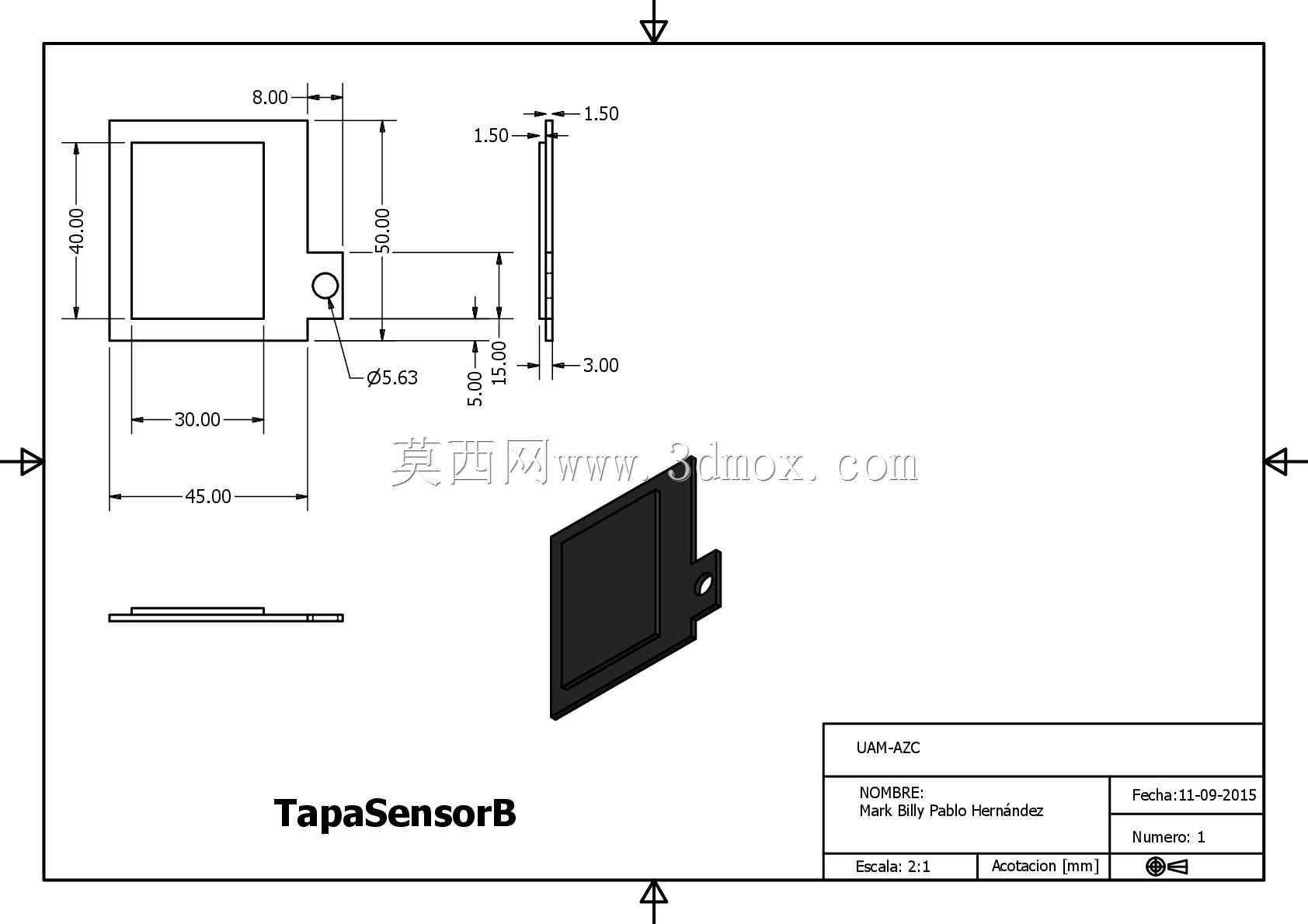

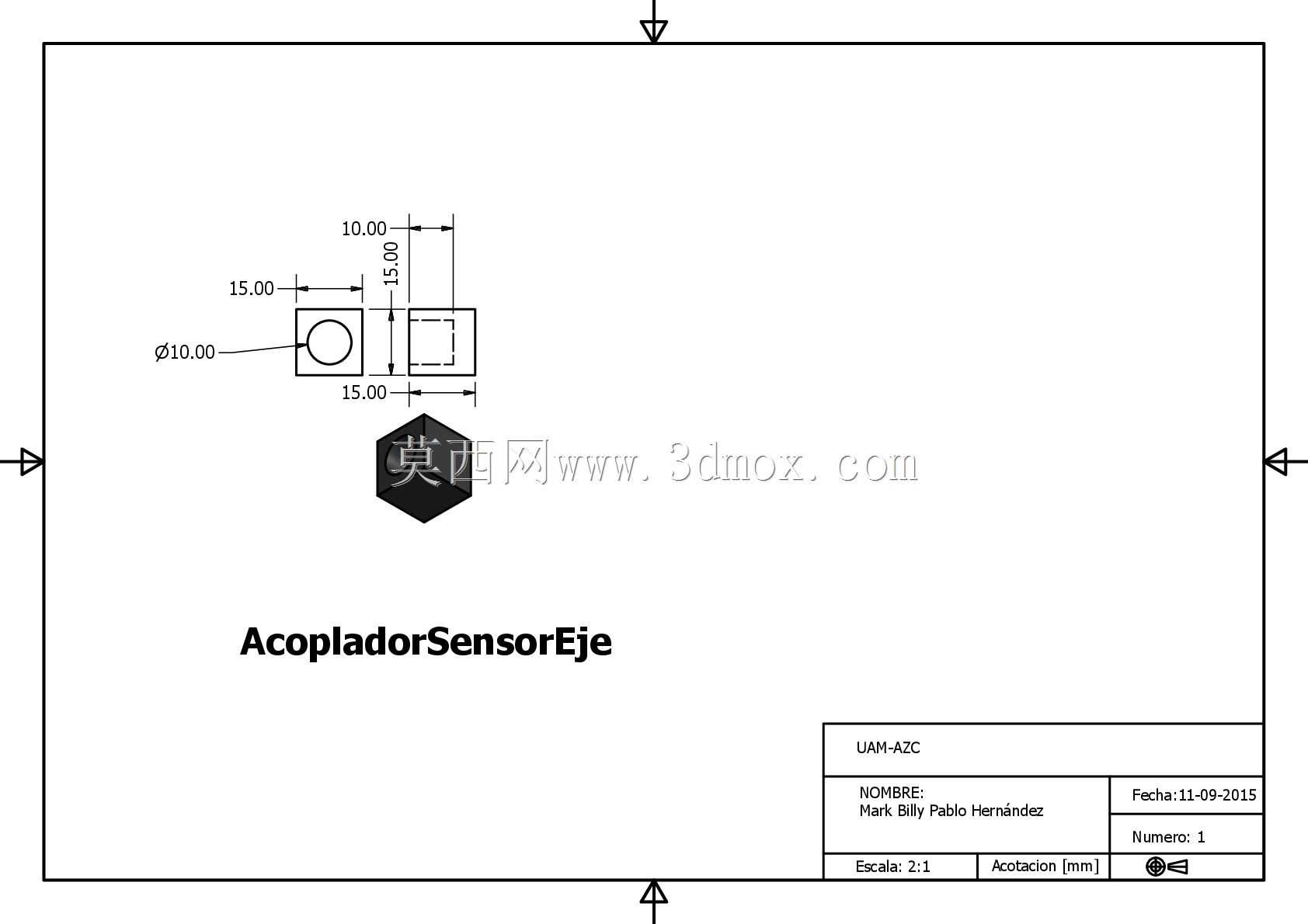

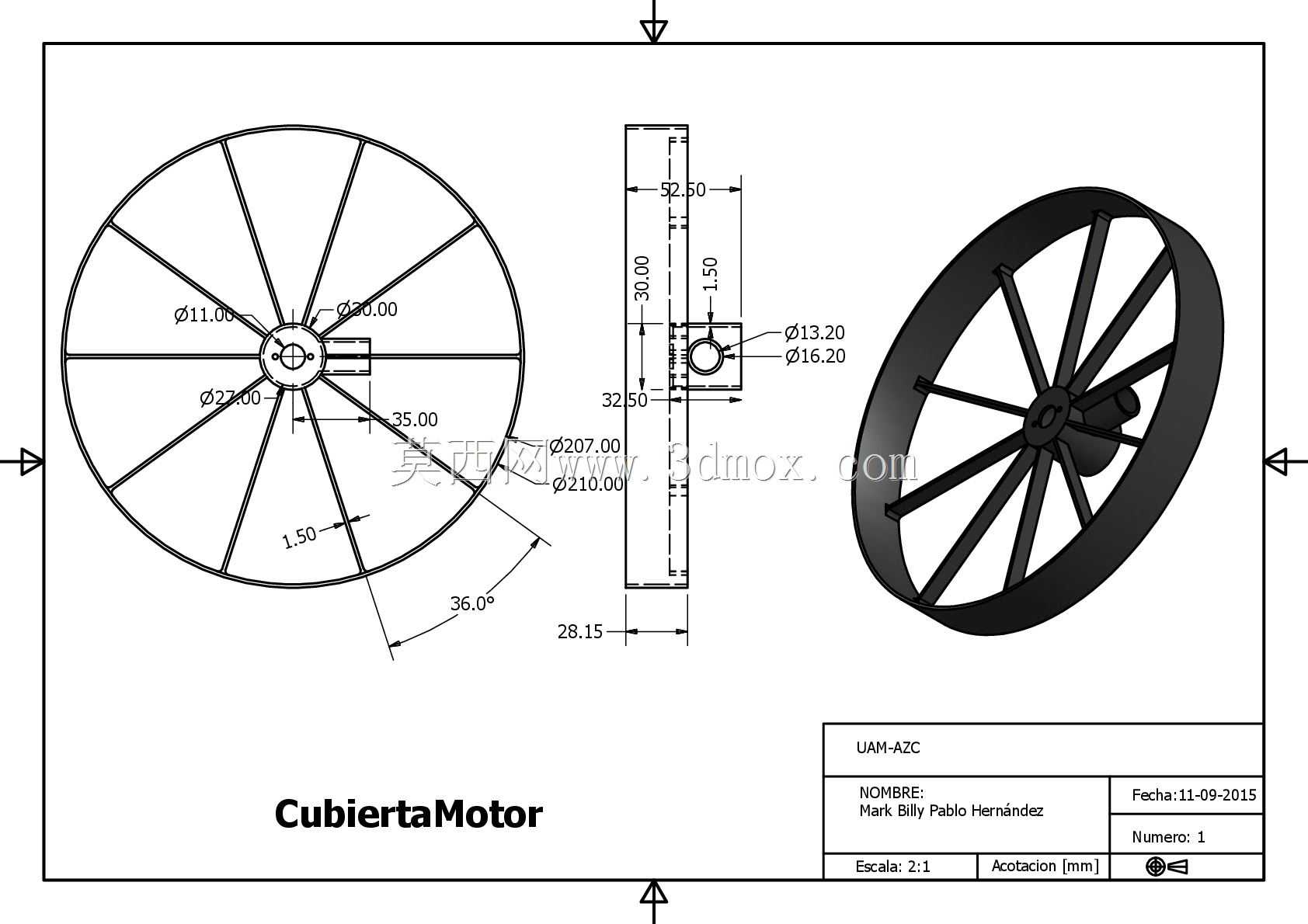

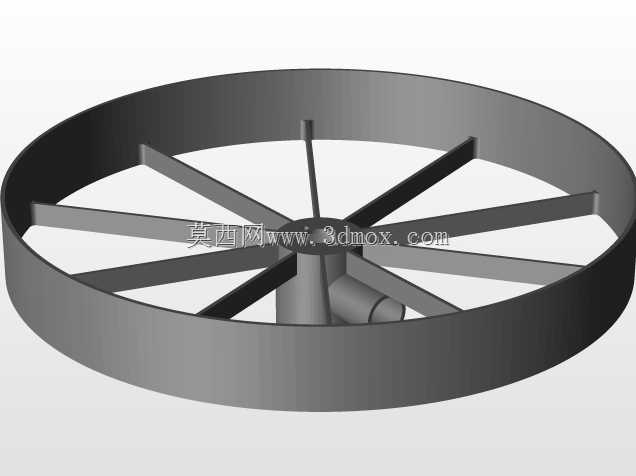

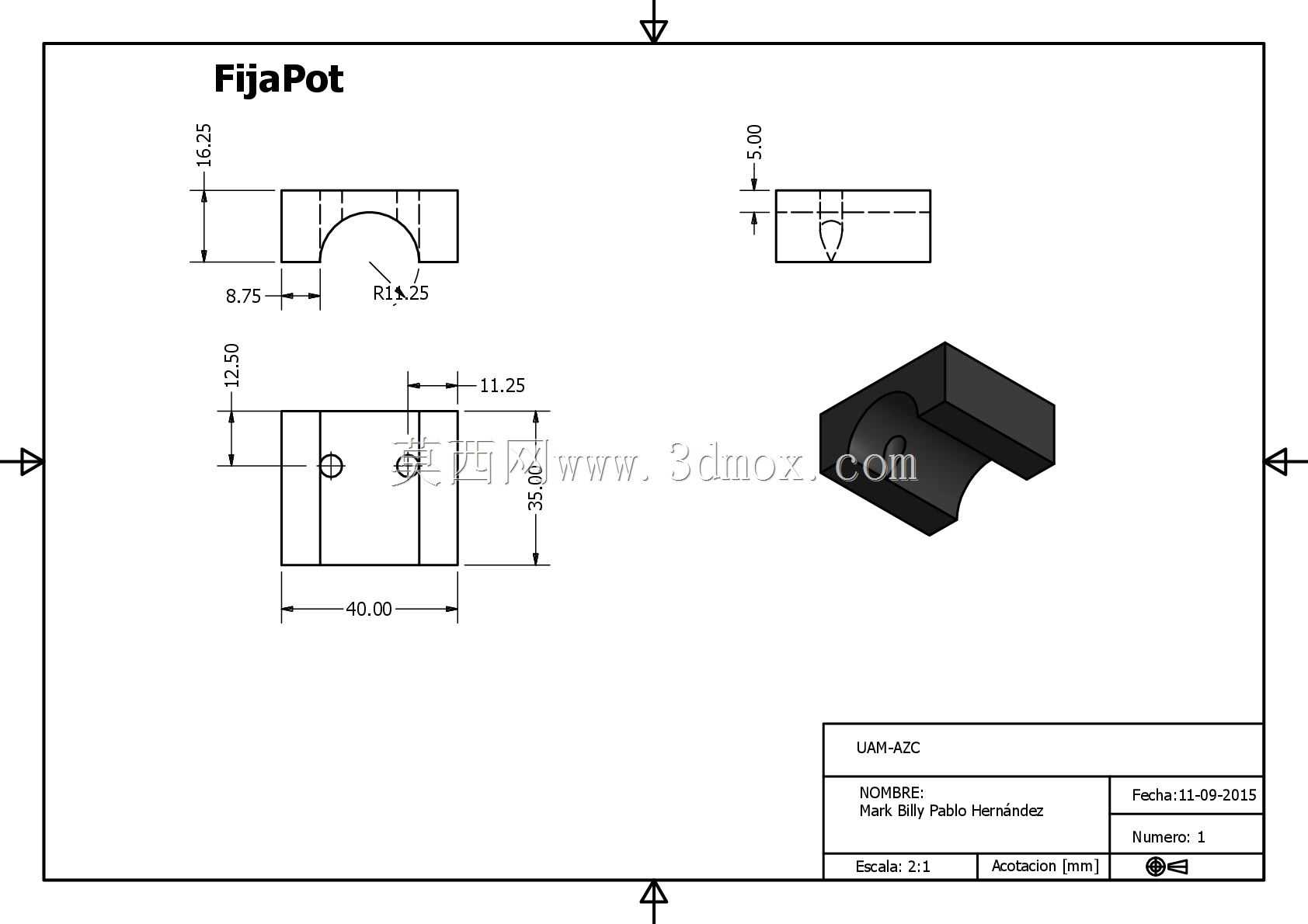

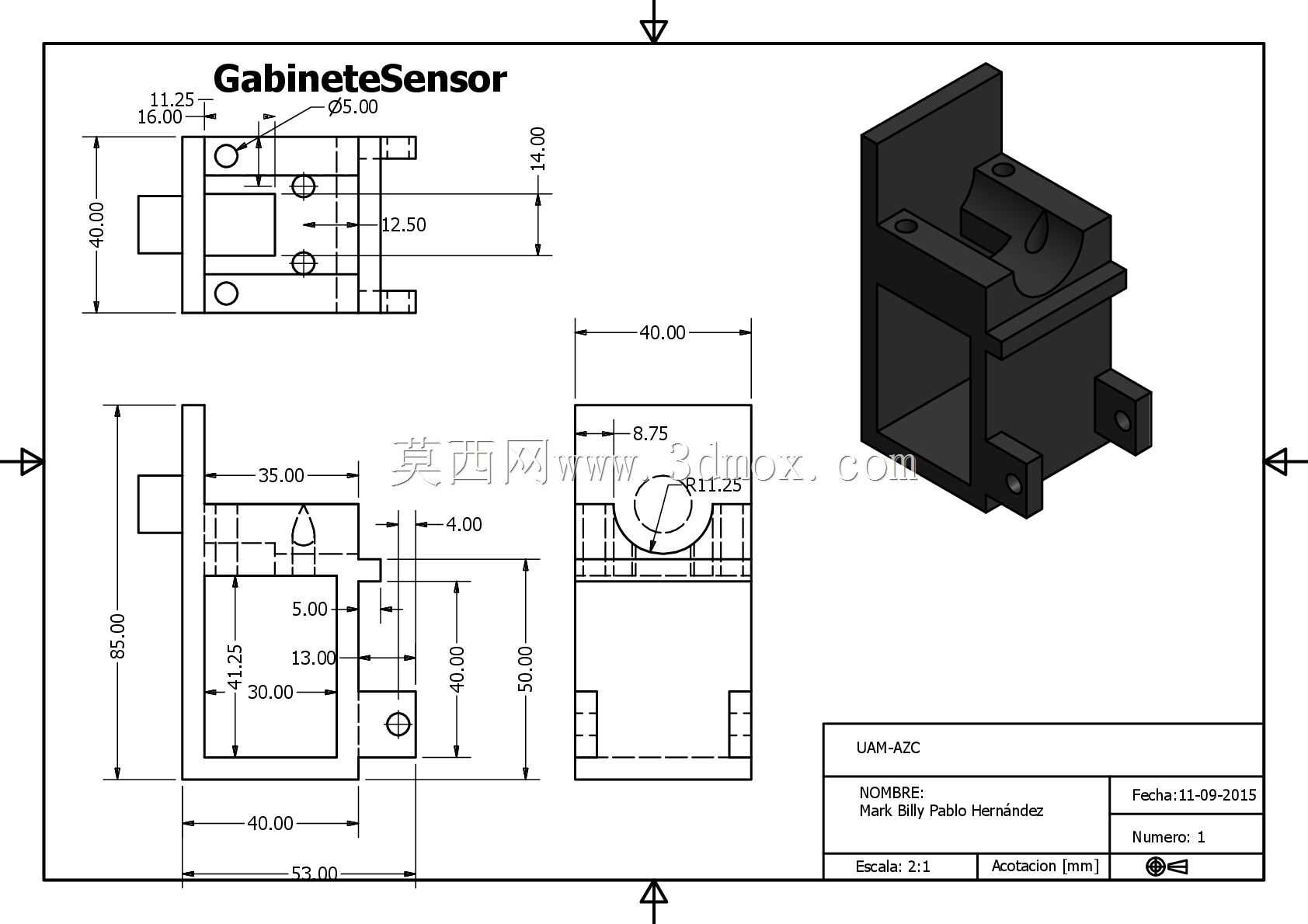

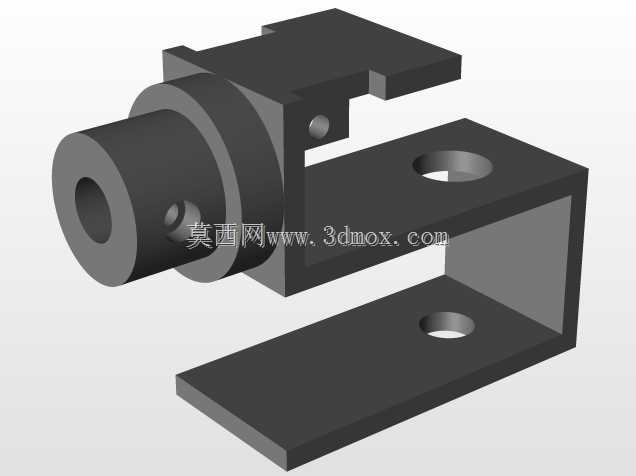

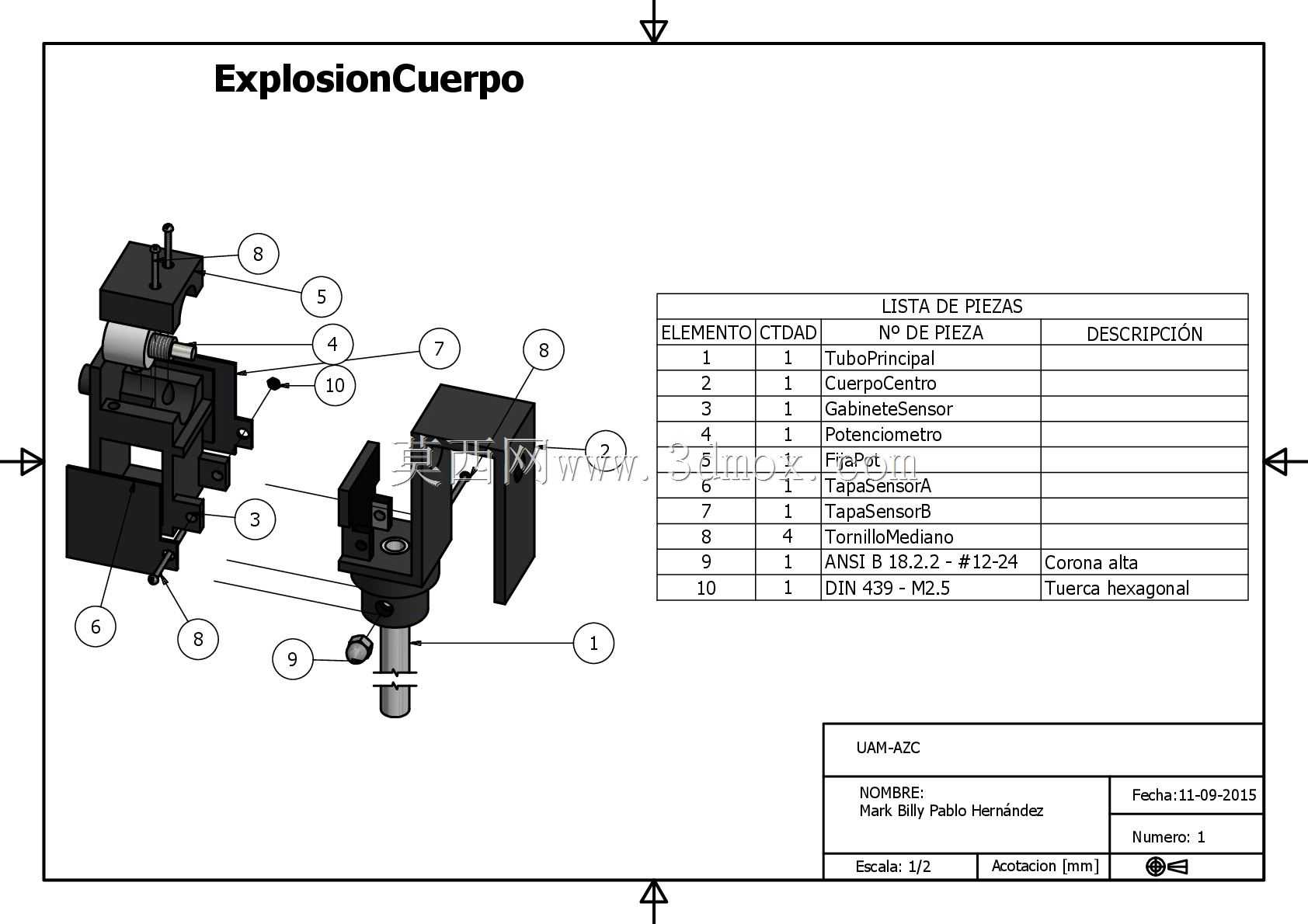

　　驱动端采用直连式布局，驱动电机固定在铰接座侧方，电机输出轴直接与摆杆的旋转轴连接，省去了齿轮传动或者同步带传动的间隙误差，提升角度控制的响应速度与定位精度。螺旋桨组件直接安装在摆杆下端的轮式支架上，轮式支架的旋转轴与摆杆的旋转轴保持平行，螺旋桨转动产生的推力方向垂直于摆杆轴线，可直接对摆杆产生绕铰接点的旋转力矩，配合角度传感器的实时反馈形成闭环控制。角度检测单元采用非接触式磁编码器，安装在铰接轴的末端，与驱动电机分别布置在铰接座的两侧，避免电机运行时的电磁干扰影响角度采集精度，编码器的分辨率可根据控制精度需求选配，常规实验场景下12位分辨率即可满足0.1度级别的定位需求。

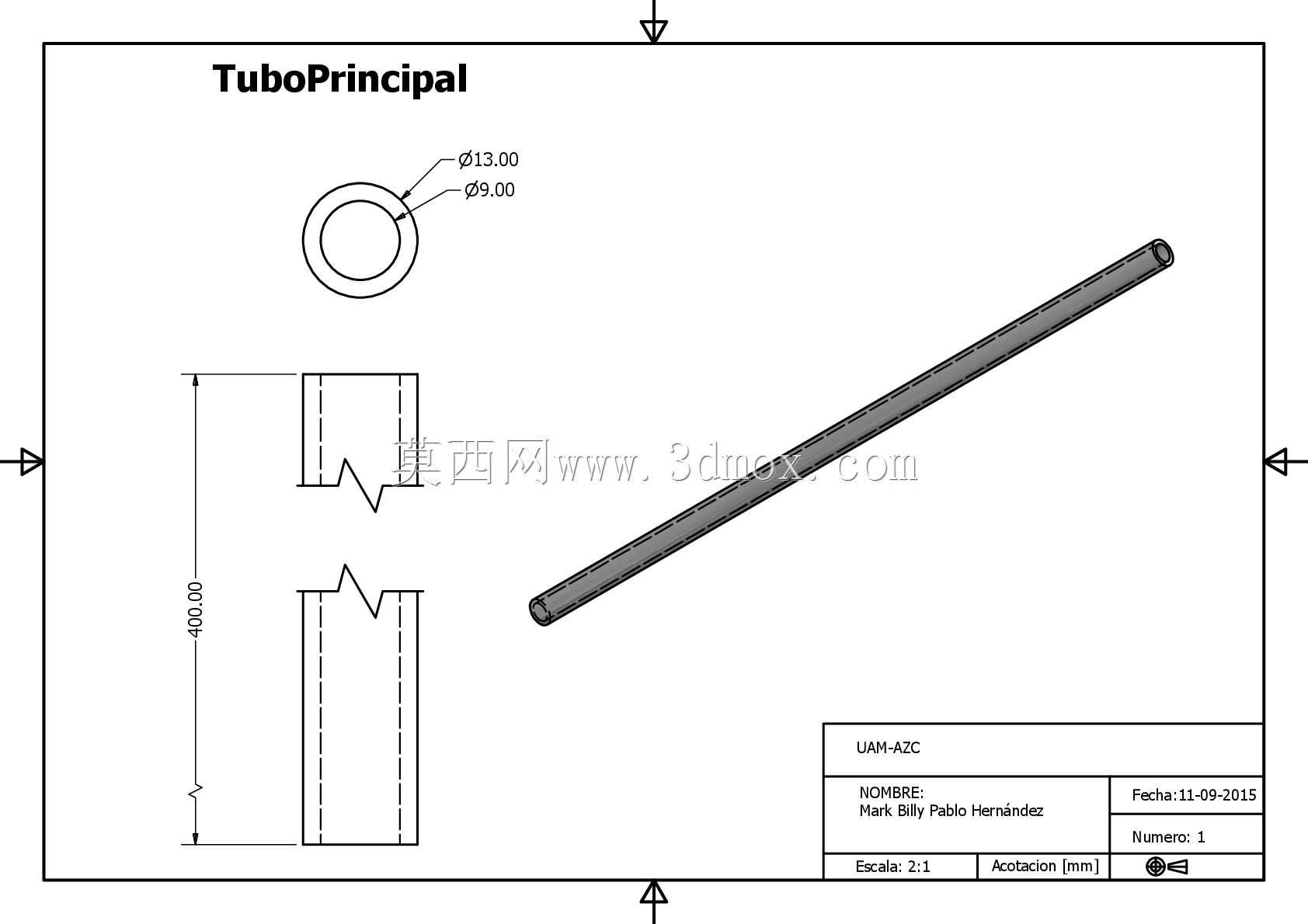

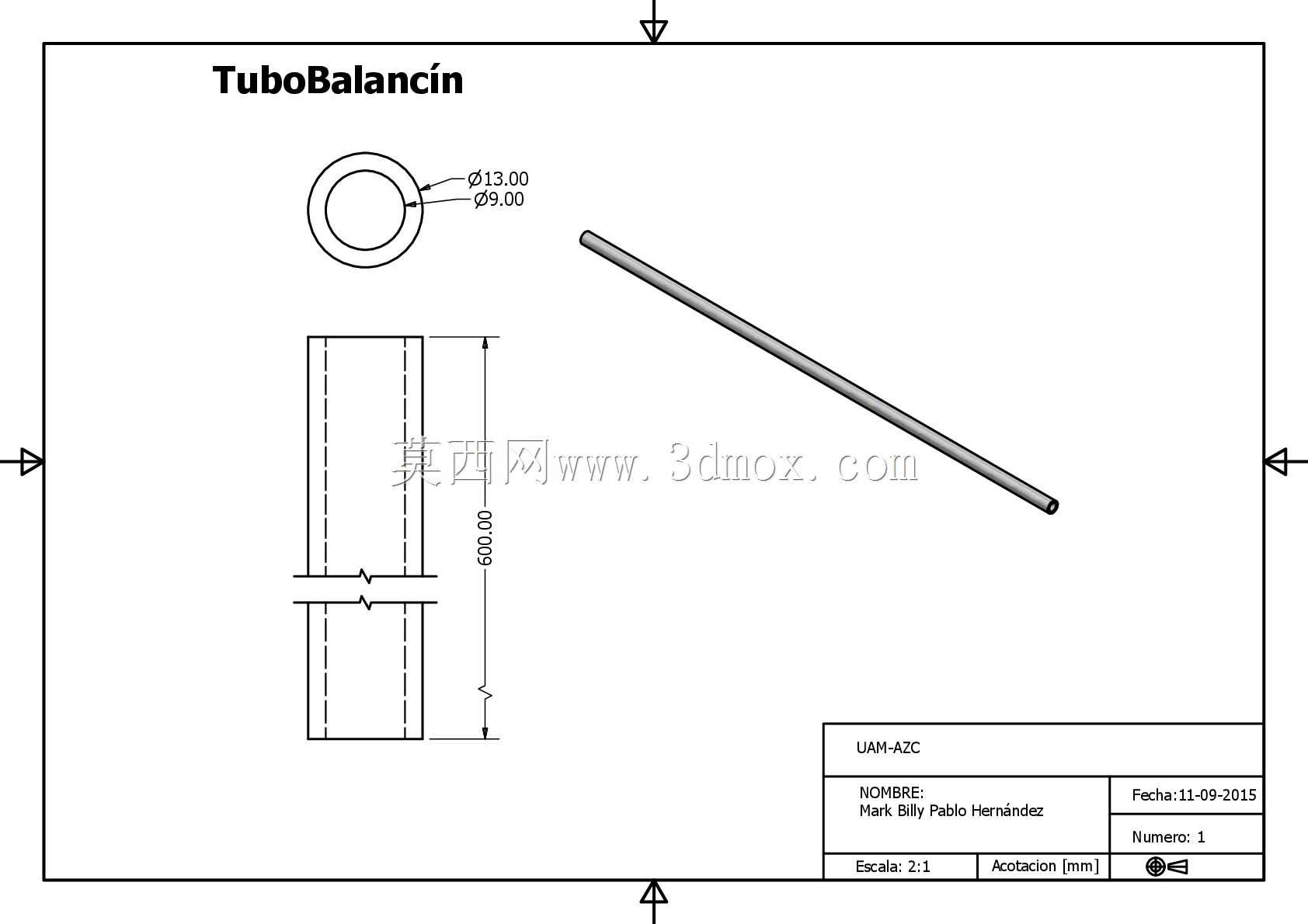

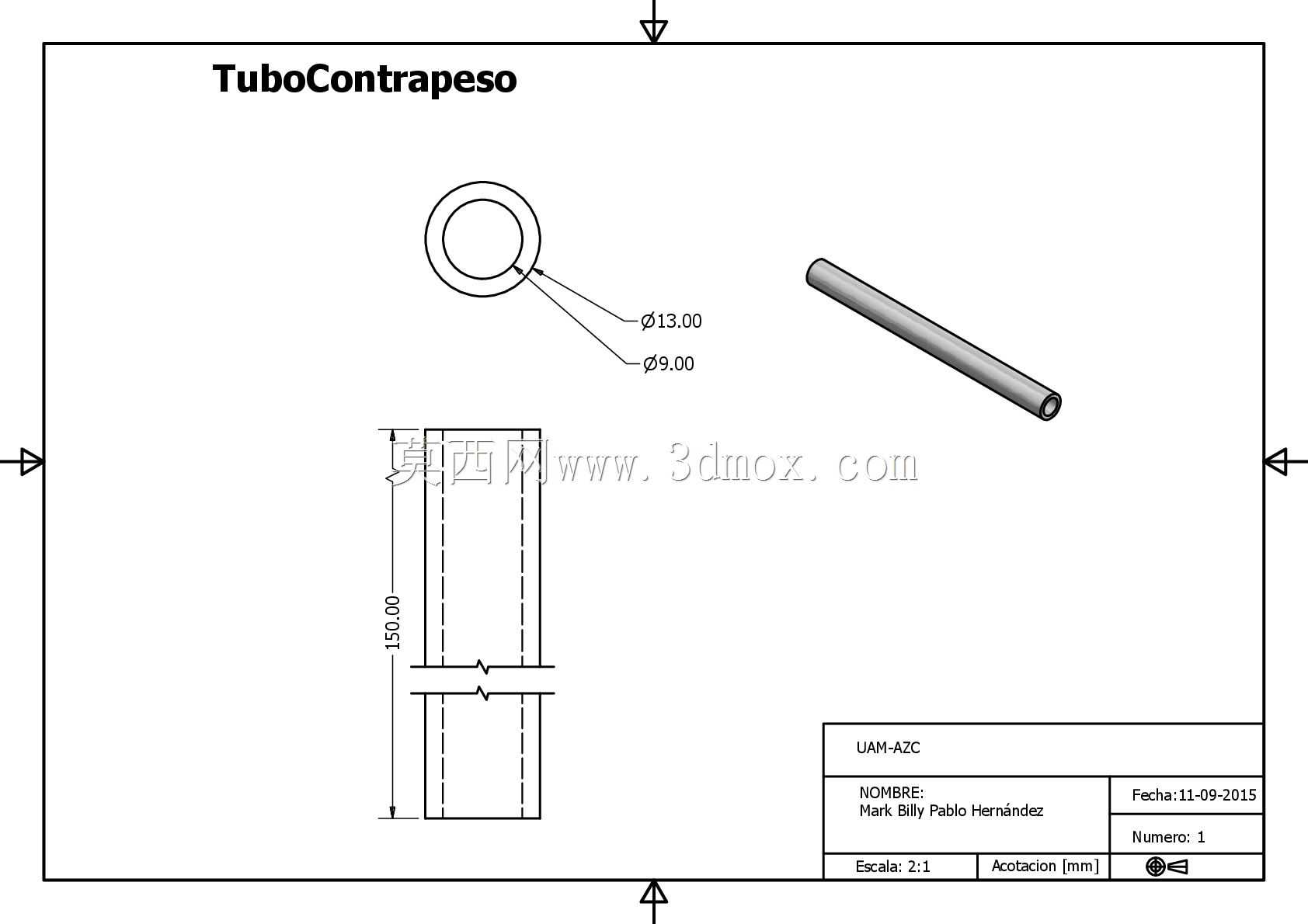

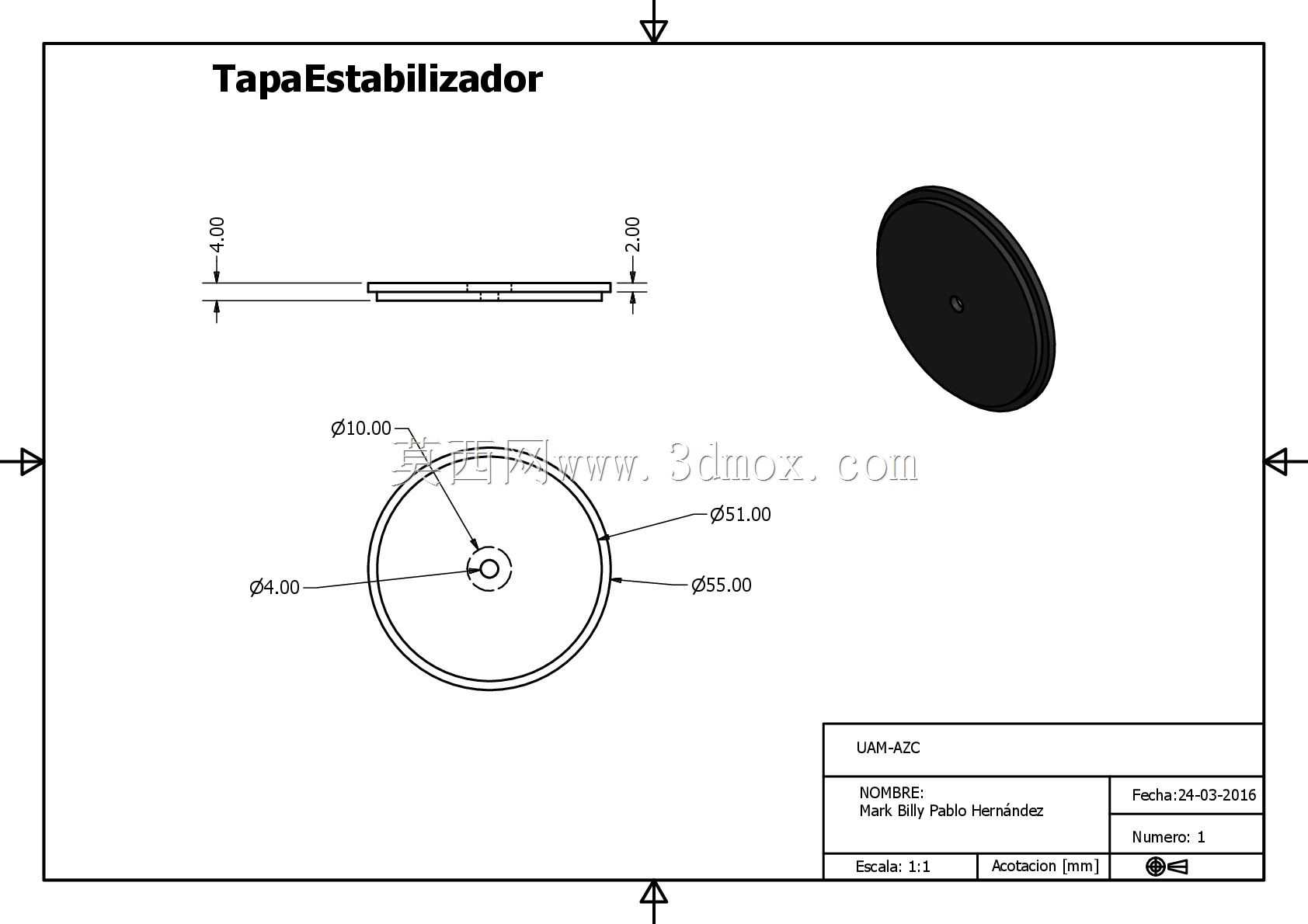

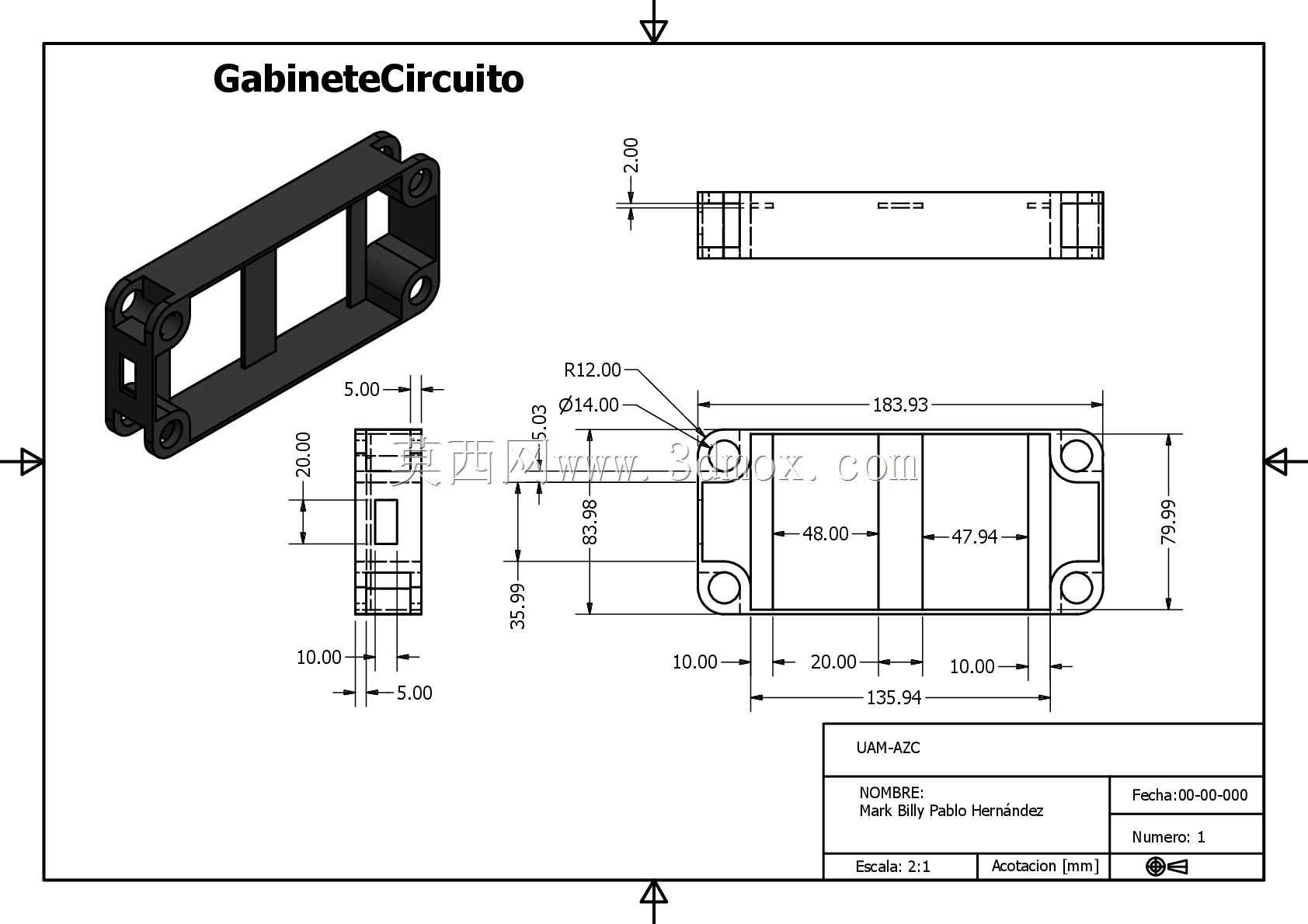

　　外形尺寸方面，整套装置摆杆的有效摆动长度控制在300mm范围内，摆动角度覆盖正负60度区间，不会出现摆杆触底或者碰撞底座的情况，底座整体尺寸为120mm80mm20mm，占用台架安装面积极小，可多套并排布置组成多自由度控制实验阵列。安装边界上需要注意预留摆杆摆动的扇形空间，摆杆摆动范围内不能有其他遮挡构件，螺旋桨端的旋转直径为80mm，周边需要预留至少10mm的安全间隙，避免螺旋桨转动过程中剐蹭周边设备。整套结构的受力件均采用铝合金材质加工，摆杆采用空心铝管制作，在保证结构刚度的同时降低自身重量，进一步减少驱动端的负载，铰接部位的转轴采用不锈钢材质，提升反复摆动下的耐磨性能，长时间运行不会出现转轴磨损导致的间隙过大问题。

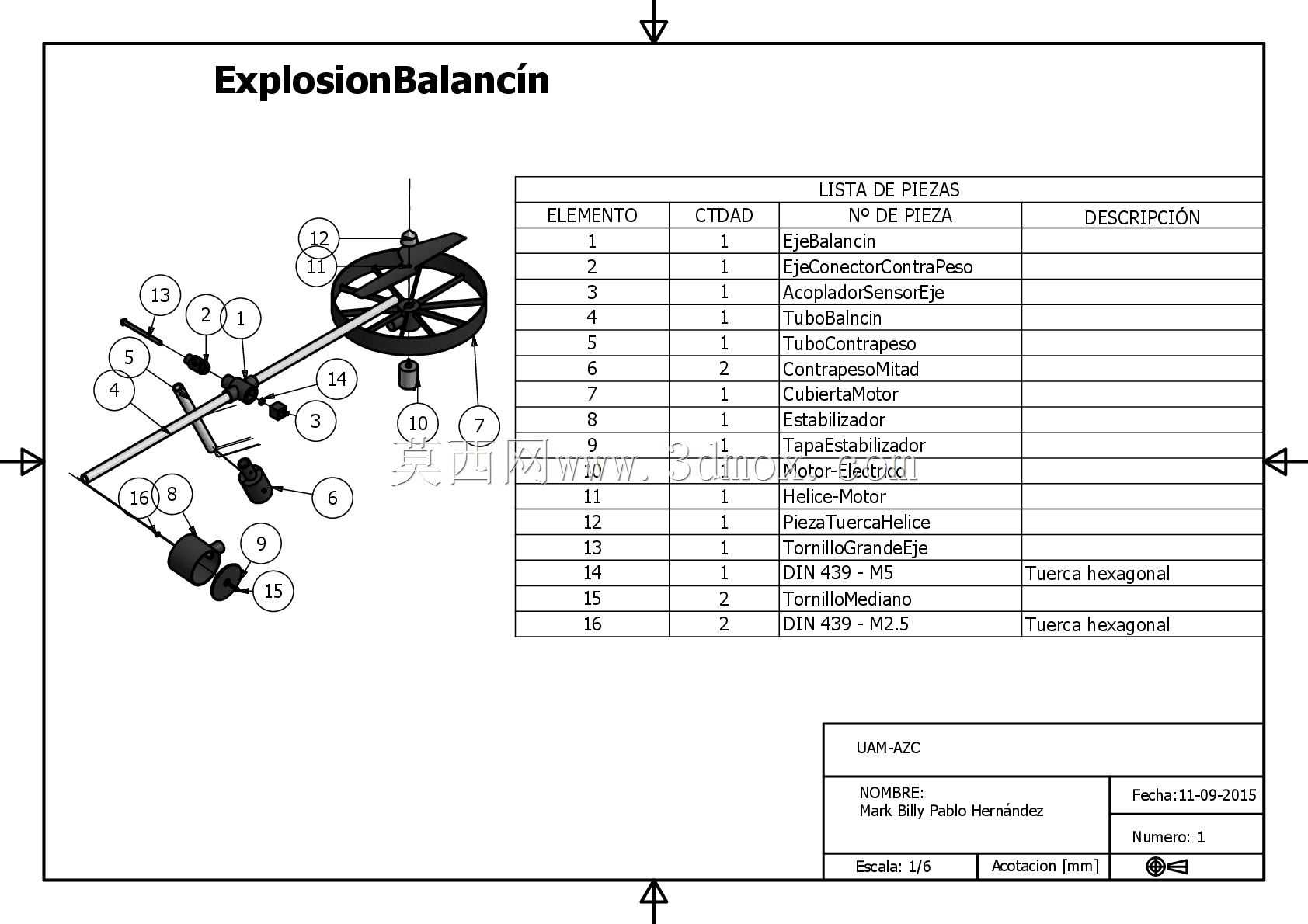

　　从功能特性来看，这套装置可支持开环角度控制、闭环位置保持、正弦轨迹跟踪、外部扰动抑制等多种实验模式，不需要额外加装复杂的传动构件，整体结构简单可靠，维护成本极低，所有零部件均为标准可采购件，后期更换配件不需要定制加工。建模过程中已经完成了运动干涉检查，摆杆在全角度摆动范围内不会与底座、驱动电机、编码器等构件发生碰撞，所有安装孔位的尺寸均按照标准件参数设计，可直接导出工程图用于零部件加工与装配。
