工业级数据采集电路板带散热组件结构

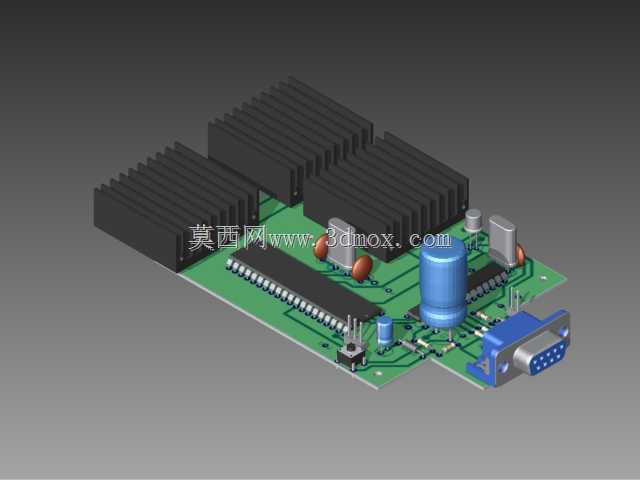

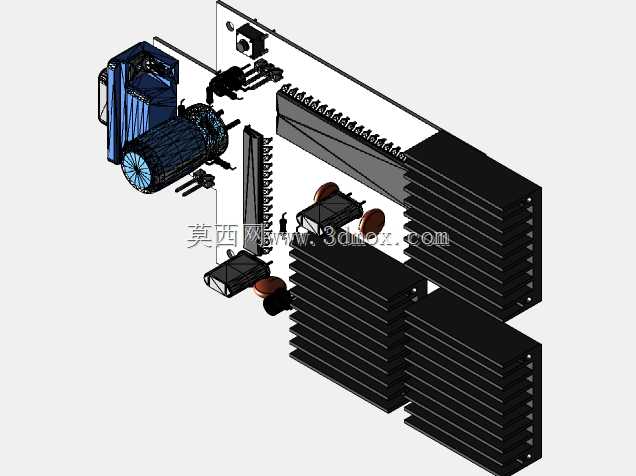

这款数据采集电路板的结构设计，首先围绕工业现场多信号采集的核心需求展开，板载的多组铝制散热鳍片，对应板上功率器件的发热点位布局，在连续满负荷采集工况下，能将核心芯片的结温控制在器件额定工作区间内，避免高温导致的采样精度漂移、器件寿命折损问题。板上集成的电解电容、功率电感、接插件等元件，排布时严格遵循信号流向规则，模拟采样回路与功率供电回路做了物理分区，减少电源纹波对微弱模拟信号的干扰，适配工业现场复杂电磁环境下的稳定运行要求。板端引出的DB9串口接口，采用加固式金属外壳封装，引脚做了镀金处理，在反复插拔的使用场景下能保持稳定的接触可靠性，接口位置预留了标准M3安装孔位，可直接固定在设备壳体的对应开孔处，无需额外设计转接支架。PCB板的外形尺寸适配标准工业控制机箱的板卡安装槽位，板边预留的固定孔位间距符合通用工控板卡的安装规范，可直接替换同规格的老旧采集板卡，降低设备改造的结构适配成本。散热片的高度经过严格核算，既保证足够的散热面积满足功率耗散需求，又不会超出机箱内部的板卡高度限制，避免与机箱上盖或相邻板卡产生干涉。板上的接插件排布方向统一朝向板边外侧，方便现场接线操作，无需在机箱内部预留额外的走线弯折空间，高压元件与低压信号元件之间预留了足够的电气间隙，满足工业设备的安规要求。在实际应用场景中，这类采集板可直接嵌入工业自动化控制柜、电力监测终端、设备状态采集单元中，完成模拟量信号、开关量信号的采集转换与传输，板上的电源处理模块可适配宽范围直流供电输入，应对工业现场供电电压波动的工况，无需额外配置稳压模块。设计过程中对每个元件的安装高度都做了逐一核对，确保整板装配完成后，所有元件的最高点都在统一的高度平面内，既方便后续的三防漆涂覆工序，也能避免装配时出现元件磕碰损坏的问题，板上预留的测试点位置分布在板边区域，方便生产调试与后期维护时的信号检测，无需拆解周边结构即可完成关键信号的测量。
