轻触式直插按键电子开关结构设计

　　在消费电子、工业控制板卡、小型家电的控制回路设计里，这类直插式轻触按键是出现频率极高的人机交互输入元件，但凡需要用户通过按压完成信号触发的板载场景，几乎都能见到它的身影——小到无线鼠标的左右按键、计算器的功能输入键，大到工控面板的手动触发按钮、小型测试设备的操作确认键，这类元件承担着最基础的通断信号传递作用，不需要复杂的锁止结构，靠单次按压完成瞬时回路导通，松开后依靠内部弹性结构自动复位，是人机交互链路里最直接的物理触点。

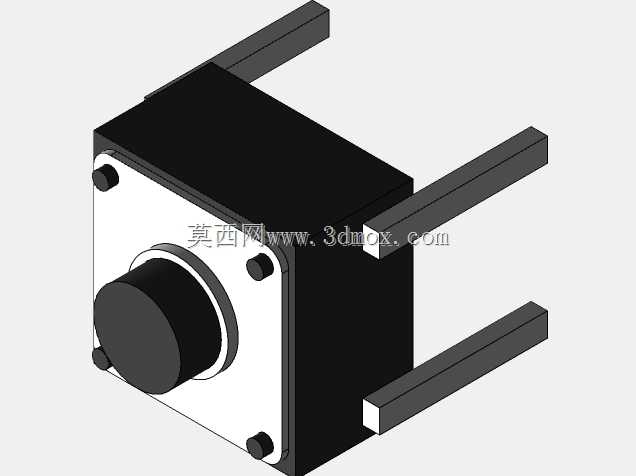

　　从实际选型和结构适配的角度看，这类按键的设计首先要兼顾板端焊接的可靠性和按压操作的手感一致性。整体采用方型基座加顶部圆形按压帽的结构，基座主体为阻燃注塑材质，既能够隔绝引脚之间的电气间隙，也能为内部的金属弹片提供稳定的支撑腔体，四个直插式引脚从基座底部垂直引出，引脚间距遵循通用的6x6mm轻触开关标准焊盘尺寸，在PCB布局时不需要额外定制封装，直接调用通用直插按键封装即可完成布局，焊接时引脚穿过PCB焊盘孔，波峰焊或者手工焊都能实现牢固连接，四个引脚的设计并非全部参与回路导通，其中两个引脚为导通回路端，另外两个为结构固定端，能够增强按键在PCB上的抗扭强度，避免多次按压后引脚脱焊、基座偏移的问题。

　　顶部的金属固定盖板通过四个角的铆接点和注塑基座牢牢固定，把内部的金属弹片完全封闭在腔体内部，既可以阻挡日常使用中的灰尘、焊锡飞溅物进入腔体内部造成接触不良，也能为按压动作提供垂直方向的行程限位，避免按压力度过大时压坏内部弹片。圆形按压帽高出金属盖板一定距离，表面做了细微的防滑纹理处理，手指按压时不会打滑，按压行程控制在0.25mm左右，触发压力维持在160gf上下，既不会因为压力过小造成误触发，也不会因为压力过大导致长时间操作手指酸痛，这种参数设定刚好平衡了操作手感和触发可靠性，适合绝大多数需要频繁点按的操作场景。

　　设计这类元件的三维模型时，首先要明确安装边界的尺寸公差：基座的外形尺寸要控制在正负0.1mm的公差范围内，避免和PCB上周边的电容、电阻等元件产生结构干涉，引脚的直径和伸出长度要匹配标准PCB板厚，引脚伸出焊盘的长度控制在1.0-1.5mm，既保证焊接时焊锡能够充分浸润引脚，也不会因为引脚过长在焊接后和板底的其他结构产生触碰。内部的弹片腔体不需要在装配模型里做过于细致的还原，但要预留出按压行程的活动空间，在做整机结构装配时，要保证外部的操作键帽和这个按键的顶部按压帽同轴对齐，偏心量不能超过0.5mm，否则会出现按压卡滞、触发不灵的问题。

　　从实际应用的失效场景反推设计细节，这类按键最常见的问题是长期按压后弹片疲劳导致接触不良，或者基座固定不牢导致引脚脱焊，因此在结构设计时，金属盖板的铆接深度要足够，四个铆接点的冲压力度要均匀，保证盖板和基座之间没有松动间隙，引脚和注塑基座的结合处要做防滑滚花处理，增强引脚和塑料基座之间的结合力，避免多次按压后引脚在基座内松动。另外，基座选用的塑料材质要满足波峰焊时的耐高温要求，过260摄氏度波峰焊时不能出现基座变形、盖板脱落的问题，材质本身还要有一定的韧性，在受到侧向冲击力时不会直接脆裂。

　　在板卡布局时，这类按键通常会布置在PCB的边缘位置，对应外壳上的按键开孔位置，建模时要同步考虑外壳按键孔的间隙，按键帽和外壳开孔之间预留0.2-0.3mm的间隙，避免温度变化时外壳形变挤压按键导致误触发，同时也要注意按键的高度和外壳内壁的距离，保证外壳装配完成后，按键不会被外壳内壁提前按下，也不会因为距离太远导致按压时行程不足无法触发。对于需要做防水处理的设备，还可以在按键顶部增加硅胶防水帽，建模时要同步预留防水帽的安装空间，计算好防水帽的压缩量，保证按压手感不会因为防水帽的存在变得生硬。
