TO-220封装直插功率二极管结构设计

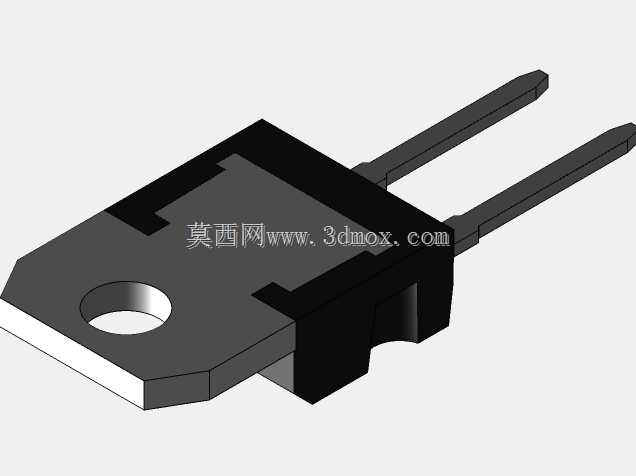

　　在开关电源整流回路、工业变频器续流支路、高频逆变焊机输出端、光伏阵列旁路保护回路这类电力电子应用场景里，直插式功率二极管是承担电流整流、续流泄放、反向阻断功能的核心无源器件，本次呈现的结构模型完全围绕TO-220直插封装的功率二极管实物做1:1结构还原，覆盖了器件从内部塑封本体到外部安装结构、引脚成型的全部细节，可直接用于电力电子设备的PCB布局校验、结构干涉检查、整机装配模拟环节。

　　从实际工程使用的角度看，这类功率二极管的核心功能是在电路中实现单向导通，正向工况下承载额定工作电流，反向工况下承受对应等级的阻断电压，部分快恢复类型的器件还需在高频开关状态下快速完成反向恢复过程，降低开关损耗。设计这类器件的三维结构时，首先要匹配行业通用的安装边界：塑封本体的宽度、厚度尺寸严格遵循TO-220封装的通用规范，顶部预留的安装孔位孔径与孔位中心距完全适配标准M3螺丝安装要求，可直接固定在铝制散热片表面，建模时特意还原了塑封本体与散热片接触的平面度特征，保证结构校验时能准确模拟散热接触面的贴合状态，避免实际装配时出现器件与散热片之间存在间隙、导致接触热阻超标的问题。

　　器件的引脚部分采用直插成型设计，三根引脚的中心距、引脚直径、引脚伸出长度完全匹配标准2.54mm间距PCB的焊盘孔径要求，建模时还原了引脚与塑封本体衔接处的应力释放圆弧结构，这一细节在实际生产中是为了避免插件作业时引脚受力传导至内部芯片键合点，导致键合线脱落引发器件失效，结构还原时特意保留了这一圆弧过渡特征，方便PCB设计人员在做器件封装库时准确设置引脚的应力避让区域，避免焊盘位置与引脚实际成型位置出现偏差导致插件困难。

　　塑封本体的外形设计上，还原了器件正面的标识区域平面、背面与散热片接触的磨砂平面特征，顶部安装孔的沉台结构也做了准确还原，这一沉台结构在实际装配中可容纳螺丝头部，避免螺丝拧紧后螺帽突出影响周边器件布局。从整机结构设计的视角看，这类直插功率二极管的安装空间预留需要同时考虑三个维度的边界：一是器件本体高度方向的空间，要预留出散热片的安装厚度以及引脚折弯后的高度余量；二是引脚伸出PCB背面的长度，要匹配波峰焊工艺对引脚剪脚长度的要求；三是器件与周边电解电容、功率电阻等发热器件的间距，避免热量累积导致器件结温超过额定值。

　　在做设备结构校验时，这个三维模型可直接导入装配体，模拟器件插装、散热片固定、接线端子连接的全流程装配过程，检查是否存在结构干涉：比如顶部安装螺丝是否会与周边器件外壳碰撞，引脚折弯后是否会与PCB上的走线或其他元器件引脚接触，器件本体与机箱内壁的安全间距是否满足电气安规要求。不同于贴片封装的功率器件，这类TO-220封装的直插二极管因为需要搭配散热片使用，安装时的紧固力矩也有明确要求，模型中安装孔的深度、塑封本体的承压区域结构都做了对应还原，可用于模拟螺丝拧紧时塑封本体的受力状态，避免设计时安装孔位周边的加强筋结构挤压器件本体导致塑封开裂。

　　从电力应用的实际选型配套角度看，这类功率二极管的结构通用性极强，不同电流等级的同封装器件外形尺寸基本一致，这个结构模型可作为通用封装库模型使用，在不同功率等级的电力电子设备设计中重复调用，减少重复建模的工作量。建模时特意统一了模型的坐标原点，将原点设置在引脚所在平面的中心位置，方便PCB设计人员导入模型时直接对齐封装原点，不需要额外调整坐标位置，提升结构设计的效率。同时模型还原了塑封本体的拔模斜度特征，和实际注塑生产的器件外形完全一致，避免做外观渲染或装配动画时出现和实物不符的结构偏差。
