创意镂空涡旋结构机械时钟齿轮

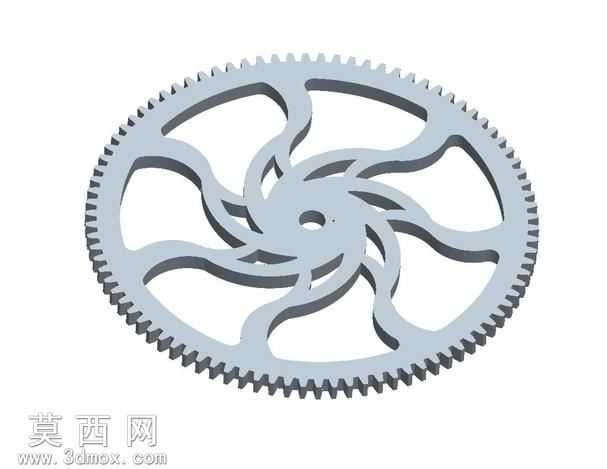

本作品为机械时钟核心传动齿轮的三维设计模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以渐开线齿廓公式为基准绘制齿形轮廓，通过圆周阵列完成整圈轮齿的排布，保证每个轮齿的齿距、齿厚、齿高参数完全一致，满足齿轮啮合传动的精度要求。轮体内部摒弃传统齿轮的实心辐板结构，采用涡旋式镂空创意设计，以中心轴孔为原点，向外延伸出多组流畅的涡旋状辐条，辐条之间形成对称的镂空区域，既大幅降低了齿轮自身的重量，减少传动过程中的转动惯量，提升机械钟走时的稳定性，又赋予构件独特的装饰美感，契合机械钟外露结构的视觉展示需求。材质渲染阶段选用哑光银灰色金属材质，模拟钢制齿轮经过喷砂处理后的表面质感，边缘添加细微的倒角高光效果，还原金属机加工零件的真实触感，同时对轮齿啮合面做了轻微的粗糙度区分，体现长期传动使用的磨损细节。结构设计上，中心定位孔与辐条的连接位置做了加厚过渡处理，避免应力集中导致的结构断裂，涡旋辐条的厚度经过力学仿真校核，在保证轻量化的同时满足传动扭矩下的强度要求，轮齿的渐开线齿形经过啮合干涉检查，确保与配对齿轮传动时无卡滞、滑动顺畅。设计思路围绕机械钟的功能与装饰双重属性展开，在保证齿轮作为计时传动核心零件的传动精度、结构强度的基础上，通过艺术化的镂空造型打破工业零件的刻板观感，让机械钟的内部传动结构兼具机械美感与设计感，既可以作为机械时钟的功能零件使用，也可作为机械美学展示构件用于工艺摆件、创意装置的设计中，整体模型特征清晰，参数可编辑，能够直接用于后续的工程出图、3D打印样件制作或者虚拟装配仿真。
