内六角圆柱头滚花紧固螺钉结构设计

　　在各类精密装配场景中，小规格紧固件的选型与结构设计往往直接决定整套机构的长期运行稳定性，这类内六角圆柱头带滚花结构的螺钉，常被应用在通讯设备内部模组固定、小型工装夹具定位、消费电子产品壳体锁附等对安装空间、锁紧可靠性有较高要求的工位上。不同于普通外六角螺钉需要预留足够的扳手回转空间，内六角驱动形式的螺钉可以在沉孔内完成锁紧操作，头部外露高度极低，能适配紧凑的安装边界，在空间局促的设备内部不会与周边走线、相邻零件产生运动干涉。

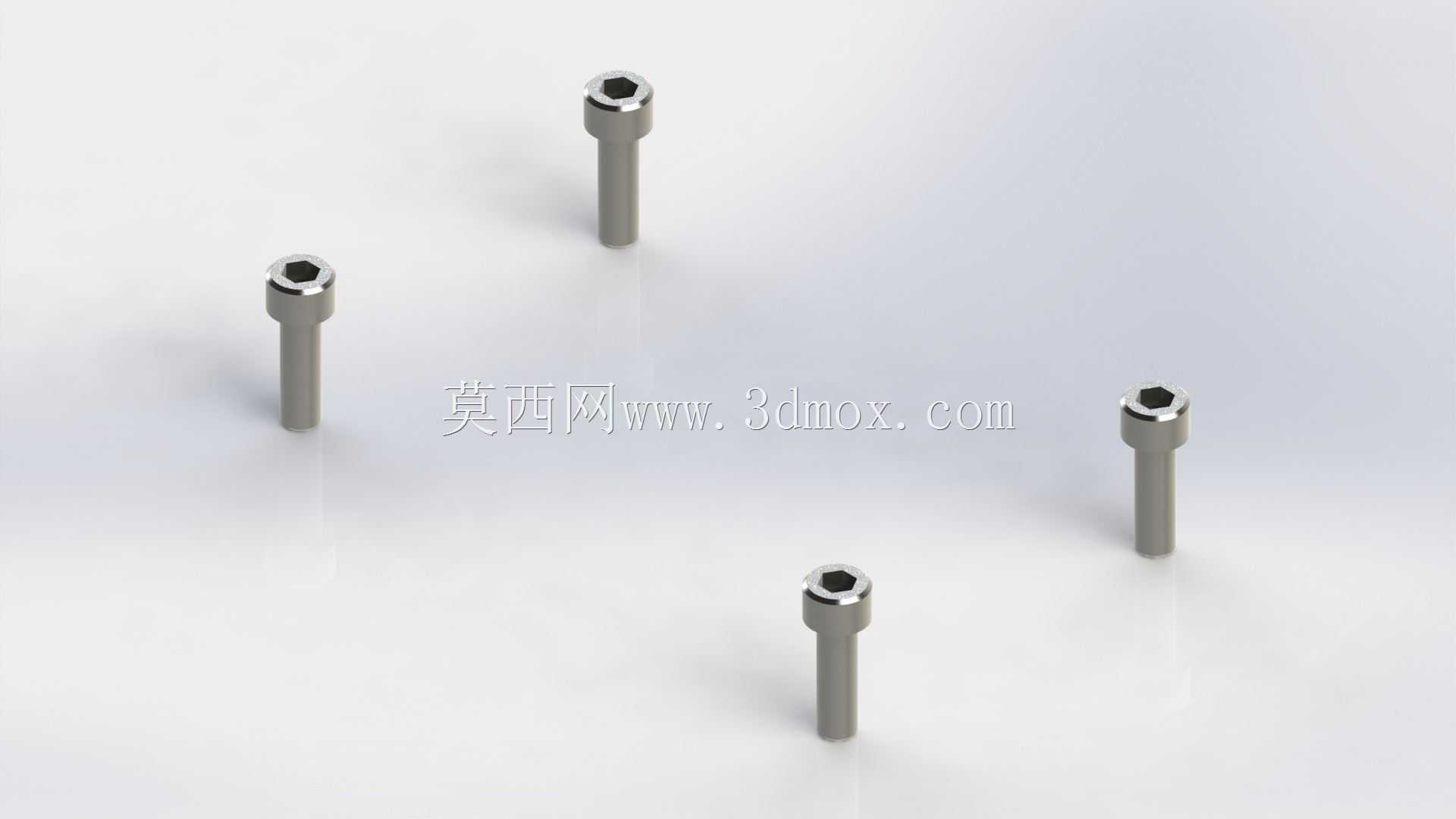

　　从结构设计逻辑来看，这款螺钉的头部采用标准圆柱头构型，驱动槽为标准内六角沉孔，可匹配对应规格的内六角扳手施加锁紧扭矩，槽底做了微小的圆角过渡，避免扳手施加扭矩时出现应力集中导致槽口崩裂，也能减少扳手与槽壁的硬接触磨损，提升反复拆装的耐用性。头部下方的螺杆部分为全牙等径设计，牙型采用普通公制三角螺纹，牙侧角经过优化，螺纹中径公差控制在中等精度区间，既能保证与对应规格内螺纹的旋合顺畅度，又能控制配合间隙，避免锁附后出现横向窜动。

　　头部靠近螺杆衔接的位置做了滚花结构设计，这部分结构并非装饰作用，在实际装配场景中，当需要手动预拧螺钉对准螺纹孔时，滚花纹理可以增加手指与螺钉头部的摩擦力，无需借助工具就能快速完成预旋，尤其是在小批量装配、设备调试阶段需要频繁拆装调整的工位，带滚花的螺钉能大幅提升手动操作的效率，避免螺钉从指尖滑落掉入设备内部造成排故麻烦。同时滚花结构的外径略大于螺杆大径，在部分需要穿过光孔进行锁附的场景中，滚花段可以起到一定的导向作用，避免螺杆歪斜刮伤光孔内壁。

　　从安装边界尺寸来看，这款螺钉的头部高度、内六角对边尺寸、螺杆长度都经过标准化适配，头部圆柱面的垂直度与螺杆轴线的同轴度控制在较高精度范围内，锁附后头部端面能与被连接件表面完全贴合，不会出现偏斜导致的局部应力集中。螺杆末端做了微小的倒角处理，旋入螺纹孔时能顺利导入，不会刮伤内螺纹的首牙，降低螺纹乱牙的概率。在实际应用中，这类螺钉常被用在需要一定预紧力但又不能过大的连接场景，比如通讯设备内部的PCB板固定、小型塑料壳体的拼接、工装夹具上的可调挡块定位，既能提供足够的锁紧力防止设备运行过程中因振动出现松脱，又不会因为锁紧力过大压裂脆性材质的被连接件。

　　设计这类紧固件的三维模型时，需要重点把控几个关键尺寸的公差配合：首先是内六角驱动槽的对边尺寸与深度，既要保证扳手能完全插入施加足够扭矩，又不能因为槽过深导致头部强度不足；其次是滚花段的齿高与齿距，齿高过大会增加头部与被连接件表面的接触压强，容易在软质材料表面留下压痕，齿高过小则起不到增加摩擦力的作用；最后是螺纹段的大径、中径、小径参数，必须符合通用螺纹标准，保证加工出来的实物能与市面上标准的螺纹孔、螺母完全互换，不需要额外进行二次适配。

　　在不同的应用场景下，这类螺钉可以搭配平垫圈、弹簧垫圈使用，当被连接件为软质塑料、铝合金等硬度较低的材质时，增加平垫圈可以分散头部对被连接件表面的压应力，避免锁紧后表面出现凹陷；当设备存在持续振动工况时，搭配弹簧垫圈可以提供额外的防松预紧力，降低螺钉松脱的风险。不同于大规格的高强度螺栓，这类小规格紧固件的失效往往不是因为强度不足，更多是因为装配时扭矩控制不当、螺纹配合偏差、结构设计未考虑实际操作便利性导致的，因此在结构设计阶段充分考虑手动预拧的操作需求、狭小空间的安装适配性、反复拆装的耐用性，才能让这类基础五金零件在整套设备中发挥稳定的连接作用。
