1.5寸NPT内螺纹立式单向止回阀结构

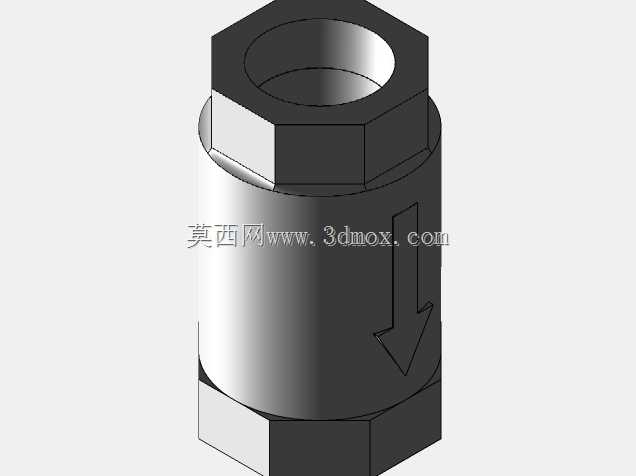

在工业流体输送管路、小型气动液压回路、民用给排水支管等场景中，介质倒流是极易引发设备损坏、计量失准、介质污染的常见问题，这款内螺纹连接的止回阀正是针对这类工况设计的单向导通元件。从结构设计来看，阀体采用两端六角加中间圆柱的外形，两端的六角结构完全适配标准呆扳手、活动扳手的夹持需求，安装时无需额外定制工装，现场施工时可直接卡在管路的两个内螺纹接头之间完成装配，不需要额外的法兰转接件，适合小通径管路的紧凑安装场景。两端的1.5寸NPT锥管螺纹在拧紧过程中会依靠螺纹自身的锥度形成密封，配合常规生料带或管螺纹密封胶即可达到中低压工况下的密封要求，无需额外加装密封垫片，减少了管路装配的零件数量，也降低了后期密封失效的泄漏点。阀体侧面压制的流向箭头是安装时的核心对位标识，现场装配时必须保证箭头指向与管路设计的介质流向一致，一旦装反会直接导致管路堵死，无法实现介质输送功能。这款止回阀的内部流道采用直通式设计，介质正向流通时的流阻远低于升降式直角止回阀，对于压缩空气、清水、低粘度液压油这类洁净介质的输送场景适配性更好，不会出现介质滞留导致的内部结垢、卡滞问题。从安装边界来看，阀体整体轴向长度适配常规小通径管路的安装间距，两端螺纹的有效旋合长度符合NPT螺纹的标准规范，安装时不会出现旋合过深顶坏内部阀芯、或是旋合过浅导致密封失效的问题。中间圆柱段的外径尺寸控制合理，相邻管路布置时不需要预留过大的操作间距，在集成阀组、紧凑型设备的内部管路排布中可以有效节省安装空间。这类止回阀通常搭配弹簧加载的阀芯结构，正向介质压力克服弹簧预紧力即可推开阀芯实现导通，当介质出现反向流动趋势时，弹簧力叠加反向介质压力会推动阀芯压紧密封面，瞬间截断通路，避免下游介质倒流回上游管路，比如在空压机出口管路上安装这类止回阀，可防止停机后管网内的压缩空气倒灌冲击空压机机头；在小型供水支管上安装，可避免停水时管道内的存水倒流污染水源。设计建模时需要重点保证两端螺纹的同轴度，否则安装时会出现螺纹别劲、密封不严的问题，同时六角夹持面的对称度也要符合标准紧固件的公差要求，避免扳手夹持时打滑损伤阀体表面。
