8040规格工业铝挤压型材结构设计

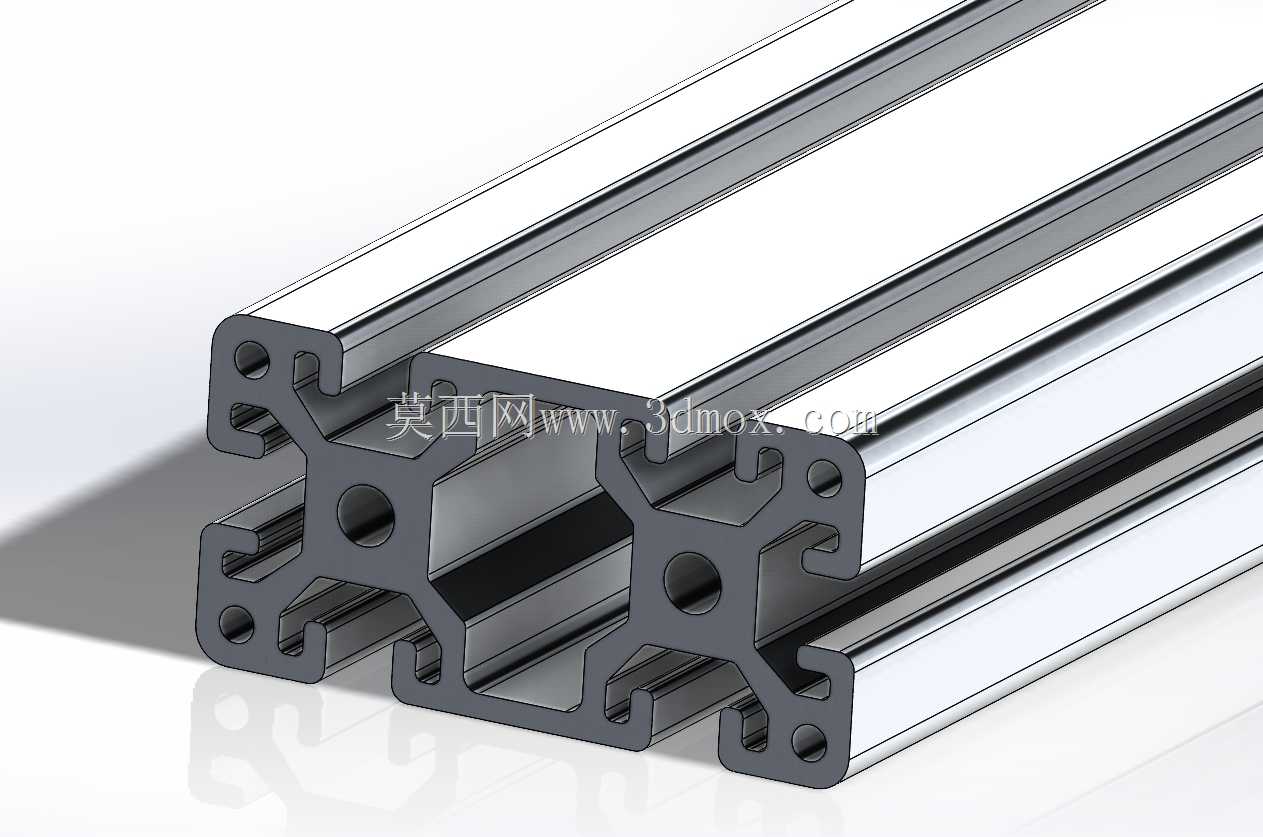

在非标自动化设备搭建、生产线工位布局、检测设备机架组装的场景里，这类80系列双槽铝挤压型材是应用频次极高的基础结构件，区别于4040等小截面型材，它的截面宽度达到80mm，厚度方向为40mm，单根定尺长度750mm的规格，刚好适配多数中小型设备的侧梁、横撑、承重横梁的安装需求，不需要额外做长料裁切就能直接投入装配，能减少现场加工的工序耗时。从截面结构设计来看，这款型材采用了对称式的多腔筋位布局，四个边角位置预留了标准T型槽道，槽口尺寸适配行业通用的T型螺栓、方螺母，不需要在型材本体上打孔攻丝，就能快速完成相邻型材的直角拼接、斜向支撑固定，中间位置的十字加强筋把截面分隔成四个独立空腔，既提升了型材整体的抗扭、抗弯刚度，又能在空腔内穿设设备的气管、电缆、传感器信号线，把走线完全隐藏在型材内部，避免设备运行过程中线缆外露被剐蹭、拉扯造成的故障。型材两端的端面对应位置预留了中心安装孔位，可直接搭配端面连接板、脚轮支座、调节脚杯做底部支撑，也能通过角槽连接件和同系列的4040、4080型材做组合搭建，适配不同承重等级的框架需求。实际选型应用中，这类型材常被用来做小型输送线的侧边梁、设备防护栏的主立柱、桌面型工装台的支撑框架，因为铝挤压材质本身的自重较轻，表面阳极氧化处理后耐磨抗腐蚀，不需要额外做表面涂装，装配完成后的框架整体平整度好，长期使用不会出现焊接机架那样的变形、漆面脱落问题。设计这款型材的三维模型时，重点还原了T型槽的内部倒角、筋位的过渡圆角、安装孔的同轴度细节，能直接用于后续的框架装配干涉检查、受力仿真分析，避免实际装配时出现螺栓卡滞、连接件不匹配的问题，750mm的长度边界刚好适配多数标准工位的宽度尺寸，搭配对应的封条、端盖、连接件就能快速完成整段框架的组装，不需要额外做二次加工处理，在小批量设备定制、生产线快速改造的场景里，能大幅缩短结构搭建的周期，降低现场施工的难度。
