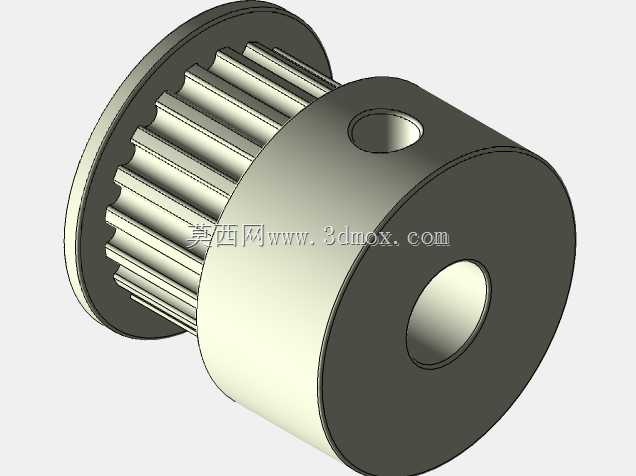

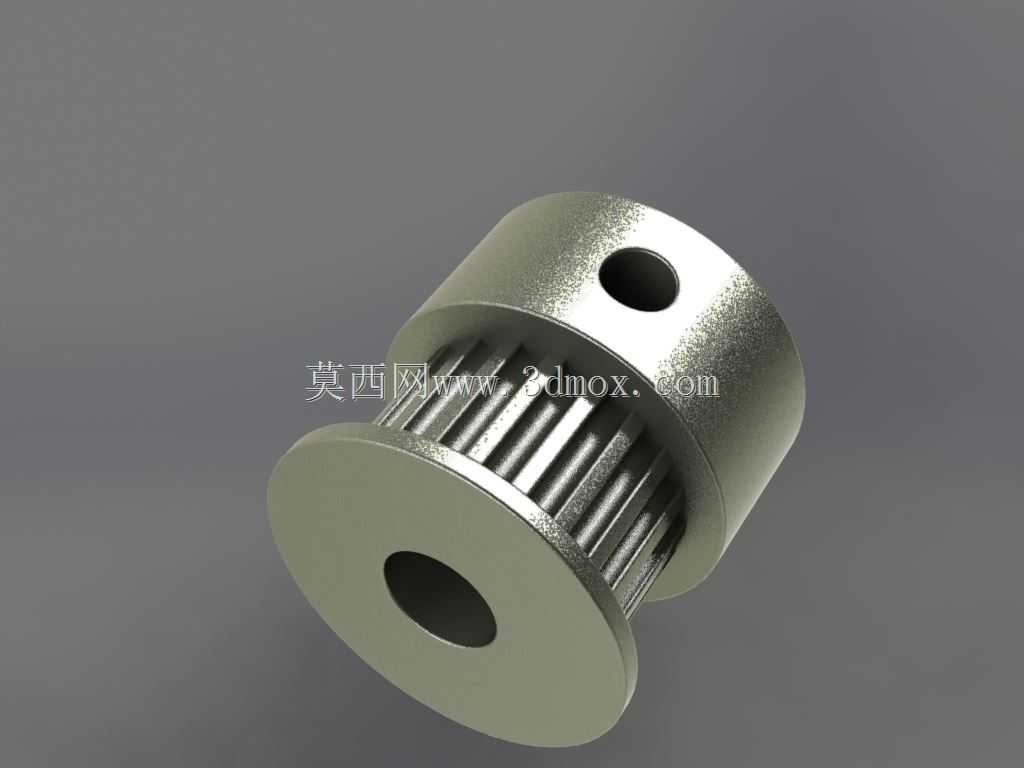

做小型传动结构设计的工程师对GT2系列同步带轮不会陌生,这类零件常出现在对传动精度有一定要求的轻载传动场景里,比如桌面级3D打印机的轴系传动、小型自动化送料机构的动力传递、桌面雕刻机的进给传动,还有部分小型检测设备的位移驱动结构中,核心作用是和对应规格的同步带啮合,传递旋转动力的同时保证传动比精准,不会出现齿轮传动的背隙过大问题,也不会像平带传动那样容易打滑丢转。这个带轮适配8mm宽度的GT2同步带,齿数设置为20齿,在实际选型中,20齿的规格属于兼顾传动精度与安装空间的折中选择,齿数过少会让带轮啮合时的多边形效应更明显,传动过程中容易产生脉动冲击,带动负载运行时的平顺性下降,而齿数过多则会增大带轮的整体外径,挤占设备内部的安装空间,对于小型桌面设备来说,紧凑性是设计中必须考量的核心指标之一。从结构设计来看,这款带轮采用了带挡边的一体式结构,两侧的挡边高度略高于带齿的啮合高度,能在同步带运行过程中限制皮带的轴向窜动,避免设备长时间运行后皮带出现跑偏、掉带的问题,很多新手工程师在初期做同步传动设计时容易忽略挡边的作用,只做光面的带轮主体,实际装配运行后往往会出现皮带偏移的问题,不得不后期追加挡圈结构,反而增加了装配工序和零件数量。带轮中心的轴孔用于和驱动轴或者从动轴配合,侧面的顶丝孔是用来安装紧定螺钉的,装配时将紧定螺钉顶在轴的平面或者预留的定位坑上,就能限制带轮和轴之间的周向转动与轴向窜动,这种固定方式结构简单,装拆方便,非常适合轻载、转速不是特别高的传动场景,不需要额外做键槽加工,能降低轴类零件的加工成本。在安装边界上,设计选型时需要注意,带轮的外径是固定的,装配时要保证两个配对带轮的端面平行度控制在合理范围内,否则会加速同步带的侧边磨损,同时带轮的安装位置要预留出紧定螺钉的操作空间,方便装配时用内六角扳手拧紧螺钉,另外带轮的挡边外径比啮合段大,布局周边结构件的时候要留出足够的间隙,避免运行时和周边的钣金、型材支架产生摩擦干涉。这类同步带轮的材质一般选用铝合金做表面阳极氧化处理,重量轻,转动惯量小,适合高速轻载的传动场景,齿形的加工精度直接影响和皮带的啮合效果,建模时需要严格按照GT2带轮的齿形参数绘制齿廓,保证齿距误差在允许范围内,否则装配后会出现啮合卡顿、皮带磨损加快的问题。
