两相混合式步进电机结构设计

　　在自动化产线的点位搬运工位、桌面级数控设备的进给轴、3D打印设备的运动模组以及小型包装机械的分度机构里，步进电机始终是开环控制场景下性价比极高的执行元件。这款两相混合式步进电机的三维结构，完整还原了量产机型从前端安装法兰到后端出线端的全部几何特征，建模过程中优先保证安装配合面的尺寸精度，其次还原定子转子的装配层级，最后细化接线座、轴伸、紧固孔这些直接影响整机布局的边界特征。

　　从实际选型的工程逻辑来看，这类42机座规格的步进电机，法兰安装面的方形轮廓边长为42mm，前端面四个安装孔呈对角分布，孔位中心距31mm，适配M3规格的内六角紧固螺钉，轴伸直径为5mm，轴端加工有D型切边，用来和同步带轮、联轴器或者小型齿轮做周向固定，避免传动过程中出现打滑丢步。电机本体的轴向总长度从法兰前端面到后端壳体尾部约40mm，顶部引出的接线座高度额外占用12mm左右的竖向空间，在做设备内部布局校核时，不能只计算电机主体的长宽尺寸，必须给接线插头和弯折的线缆预留至少15mm的顶部操作空间，否则后期装配时会出现线缆无法插拔、维护时必须拆动周边部件的问题。

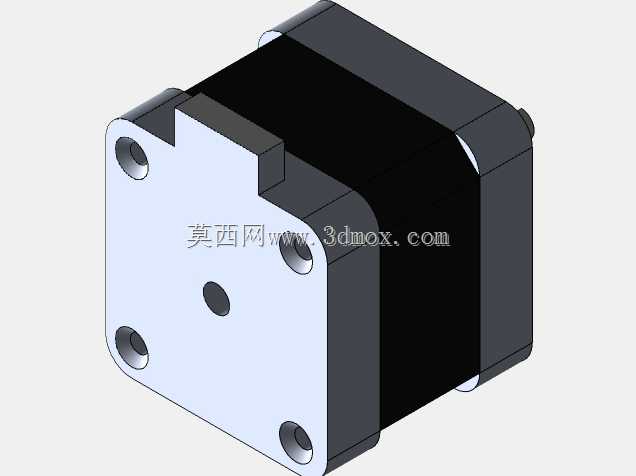

　　设计这款电机的三维模型时，首先从前端的金属安装法兰入手，法兰面的中心凸台用来和设备安装板的定位孔做止口配合，凸台外径22mm，嵌入安装板的定位孔后可以自动保证电机轴和传动部件的同轴度，不需要反复打表找正。法兰面上的四个沉头孔做了沉台深度处理，螺钉锁紧后头部不会突出法兰端面，保证电机可以完全贴紧安装板，避免运行时出现共振松动。电机的主体壳体采用方形叠片定子封装结构，外部的黑色包覆层是定子绕组的绝缘封装层，两侧的金属端盖通过卡扣和螺钉压紧叠片铁芯，既保证定子铁芯的叠压紧密性，也能把绕组运行产生的热量通过金属端盖传导到安装法兰上，借助设备的安装板辅助散热。

　　后端的接线座采用四针直插结构，四个引脚分别对应两相绕组的A+、A-、B+、B-，接线座的定位凸筋做了防反插设计，配套的插头只能以唯一方向插入，避免现场接线时相序接反导致电机反转。轴伸部分的长度为24mm，从法兰端面伸出的有效长度为20mm，足够容纳联轴器、锁紧螺母和止动垫片，轴端的中心孔保留了量产工艺的中心孔特征，在做机加工艺模拟时可以直接复用该基准做轴类零件的车削装夹参考。

　　从应用场景的适配性来看，这款电机的输出扭矩特性适合中低速运行区间，在转速100-500rpm的区间内扭矩输出平稳，没有明显的共振区，搭配细分驱动器可以实现每转1600步以上的分辨率，进给运动的定位精度可以控制在0.1mm以内，完全满足小型自动化设备的点位运动需求。在做整机结构设计时，电机的安装面平面度要求控制在0.05mm以内，如果安装板出现翘曲，会导致电机端盖受力变形，内部的定转子出现扫膛，轻则运行噪音增大，重则绕组过热烧毁。建模时特意保留了壳体四周的圆角过渡特征，这些圆角不是外观装饰，而是定子叠片冲压时的工艺圆角，同时也能避免装配时锋利的边角割伤操作人员的线缆。

　　在传动匹配方面，这款电机的轴伸配合公差选用h6，和联轴器的孔位H7形成间隙配合，装配时不需要大力敲击，通过侧面的顶丝锁紧在D型切边上即可传递额定扭矩。电机后端没有预留后出轴，不需要额外安装手轮或者编码器，如果需要做闭环控制，可以在后端盖的预留螺孔上加装编码器支架，不需要改动电机本体的安装尺寸。整个模型的装配层级按照实际生产的装配顺序搭建，先放入转子组件，再合上前后端盖，最后压装接线座，所有配合面的间隙都按照实际量产的公差带设置，在做干涉检查时可以直接模拟整个装配流程，提前发现周边部件和电机本体、线缆、紧固件之间的空间冲突，减少物理样机的试装次数。
