3D打印机长丝挤出送料热熔组件

　　这套长丝挤出送料热熔组件主要面向桌面级熔融沉积成型设备，承担耗材输送、加热熔融、流量控制和喷嘴出丝等关键动作。结构在建模时按照实际装配关系拆分，能够清晰看到进料通道、锁紧压块、加热体、散热过渡段、喷嘴接头以及侧向安装接口之间的位置关系，适合用于打印头方案校核、改装件设计和教学演示。

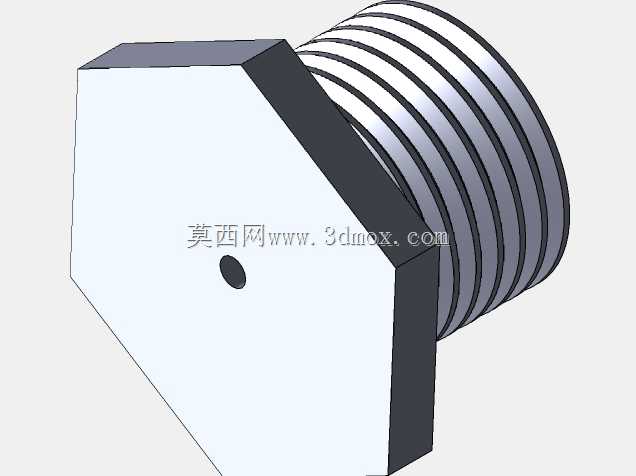

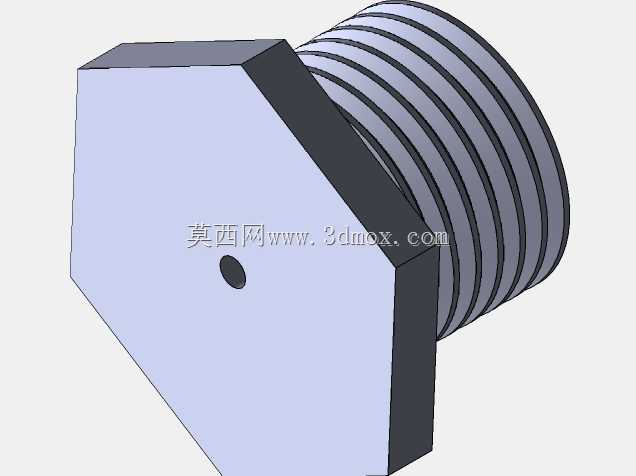

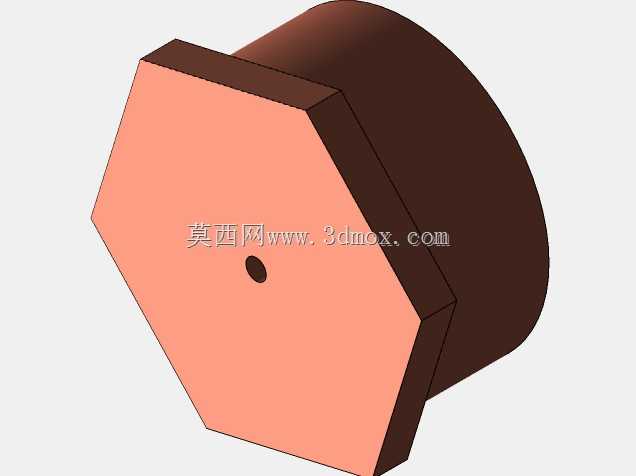

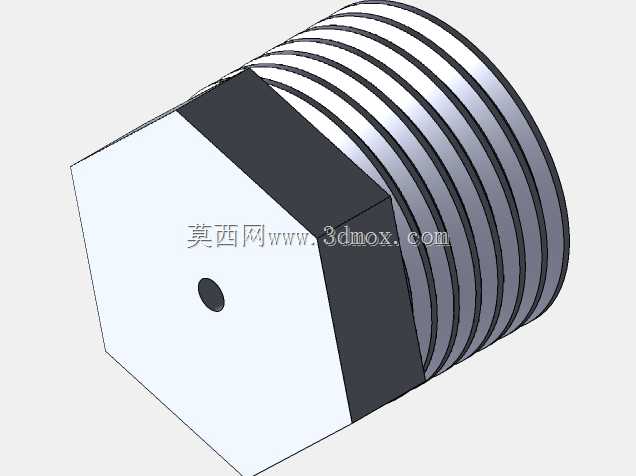

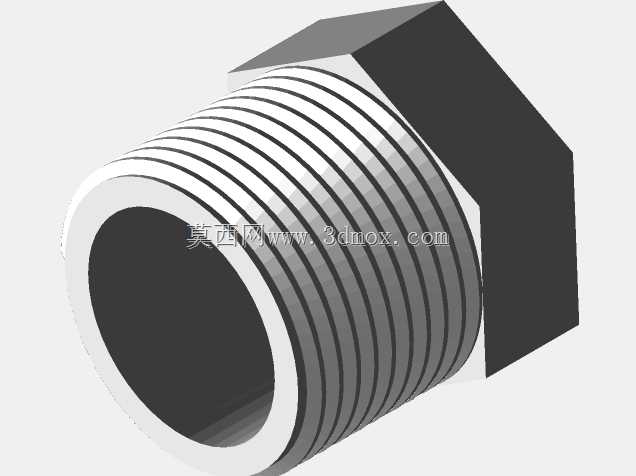

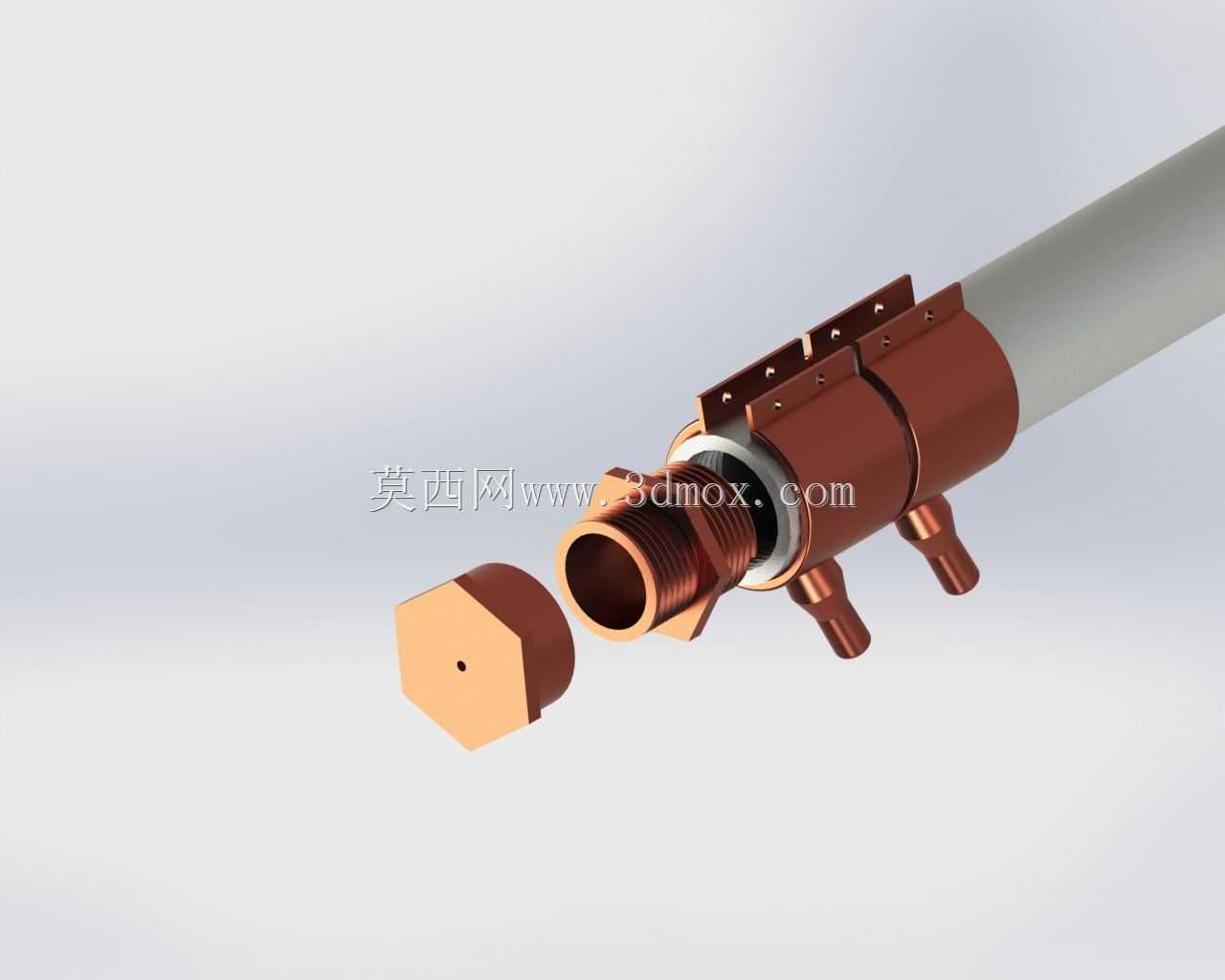

　　从实际使用场景看，这类组件安装在打印机运动轴系的执行端，随X、Y方向快速移动，因此外形不能只追求加热功率，还要兼顾热容量、运动惯量和线缆管路布置。模型中较长的圆柱段对应耗材进入端，可与远端送料或近端送料结构衔接；前端铜色部分集中在高温区，负责将固态长丝加热到可挤出状态；端部六角形压块便于装配时施加扭矩，也为后期维护拆卸留出操作空间。

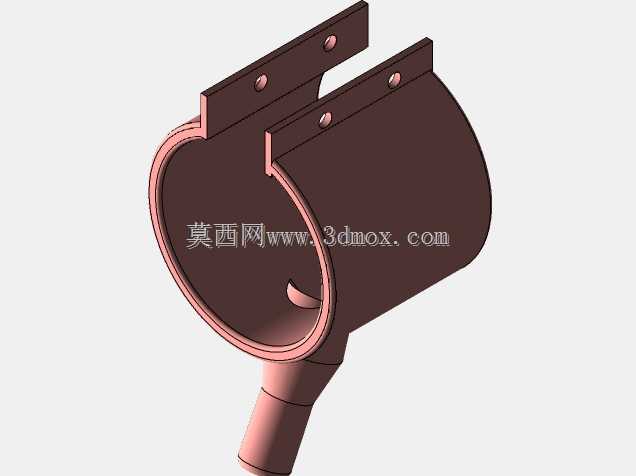

　　设计思路上，组件把高温区和低温区做了明确分界。靠近喷嘴的部位需要稳定维持熔融温度，材料和结构都偏向导热与蓄热；后方连接段则要避免热量沿料道持续上传，防止长丝在到达熔融区前软化膨胀，造成堵料或送料阻力增大。模型中两处侧向小接头可对应紧固、测温或辅助固定需求，具体功能在不同打印头方案中可按结构空间调整。外围卡箍式连接件提供周向抱紧能力，使加热体与料管保持同轴，减少因装配偏心引起的漏料、摩擦增大或出丝偏移。

　　安装边界方面，前端喷嘴轴线应与打印平台保持垂直，组件整体中心线需要和送丝路径连续对齐，避免长丝在通道内形成急弯。加热块周围要预留热敏元件、加热棒和接线端子的空间，同时不能与风扇罩、导轨滑块、皮带夹等运动部件发生干涉。由于打印头在高速换向时存在加速度，螺钉连接和卡箍位置应靠近受力区域，悬臂长度尽量缩短，以降低振动对挤出压力稳定性的影响。

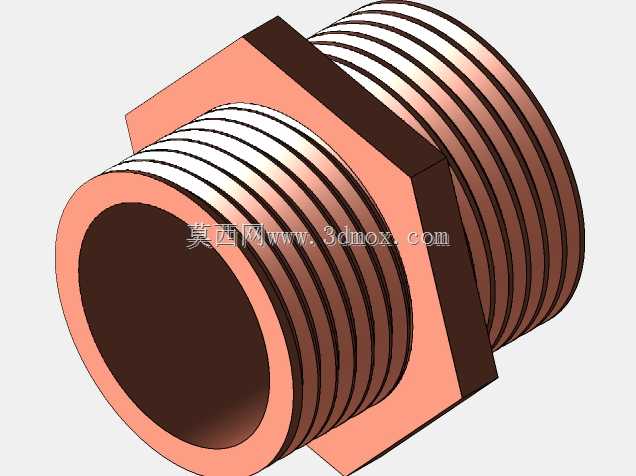

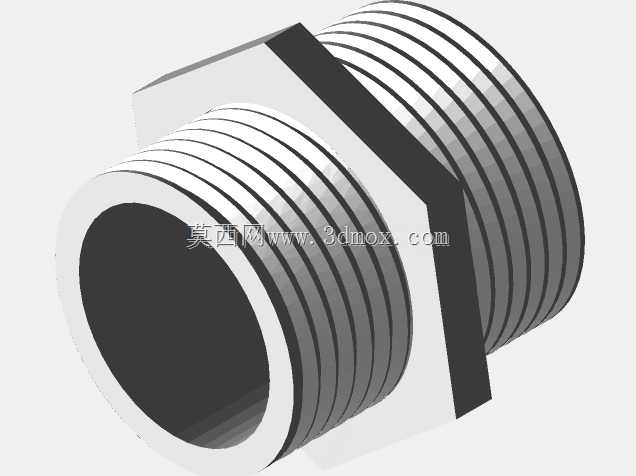

　　在结构细节上，喷嘴入口采用锥形或阶梯过渡更有利于熔融材料汇聚，螺纹连接段既要保证密封，又要控制拧紧力矩，防止铜质薄壁件变形。进料通道内径与耗材名义直径之间需保留合理间隙，过松会影响送丝定位，过紧则会加大摩擦并放大耗材直径公差带来的风险。散热段若配合风冷，应让气流沿轴向穿过散热片或柱面区域，避免热风直接吹向喷嘴下方已成型区域。

　　对于三维建模人员，还原该组件时不能只做外观拉伸，应把料道贯通关系、螺纹旋合长度、六角件扳手空间、卡箍开口量和侧向接头干涉范围一并建出。装配检查时可模拟耗材从后方直管进入，经过热端后由前端小孔挤出；再沿运动包络扫略打印头，确认整机极限位置处不与机架、平台夹具和线束拖链相碰。这样得到的模型不仅能展示挤出机外形，也能直接服务于打印头结构改进、备件加工和整机布局评审。
