90度内螺纹旋转弯管液压接头结构

　　在液压系统管路布设场景中，这类90度弯角的内螺纹旋转压接接头是解决狭小空间管路走向受限问题的常用连接件，多用于工程机械、工业液压站、农业装备的液压油路布设环节，适配低压到中压工况下的流体输送需求，可有效减少管路弯折应力，避免软管过度弯折导致的通径缩减、使用寿命骤降问题。从结构设计逻辑来看，该接头采用Coll-O-Crip压接结构，压接段与软管配合时，通过扣压设备将接头外套与软管内胶层、增强层牢牢咬合，压接后可承受管路工作时的脉冲压力，不会出现拔脱、渗漏问题。90度弯角的结构设计，专门针对设备上安装空间局促、管路需要直角转向的布设场景，相比直通接头搭配直角弯头的组合方案，减少了一处连接密封点，直接降低了油路渗漏的风险点。

　　接头的内螺纹端采用SAE37度锥面密封形式，这种密封结构依靠锥面的金属贴合实现密封，无需额外加装密封垫片，在液压系统的振动工况下密封可靠性更高，适配标准的SAE外螺纹接头对接，安装时只需按照标准扭矩拧紧即可保证密封效果，不会出现过拧导致的螺纹损伤、密封失效问题。旋转结构的设计，允许接头在安装完成后进行一定角度的转动调整，可抵消软管安装时的扭转应力，避免设备运行过程中管路随部件摆动产生的扭转疲劳，大幅延长软管总成的使用寿命。尺寸边界上，该接头适配1/4英寸内径的液压软管，对应管尺寸为1/4英寸，整体外形轮廓紧凑，弯角处的过渡圆弧做了圆滑处理，不存在应力集中的尖锐棱角，压接段的外表面设计有环形咬合槽，扣压后外套的金属材料会嵌入槽内，

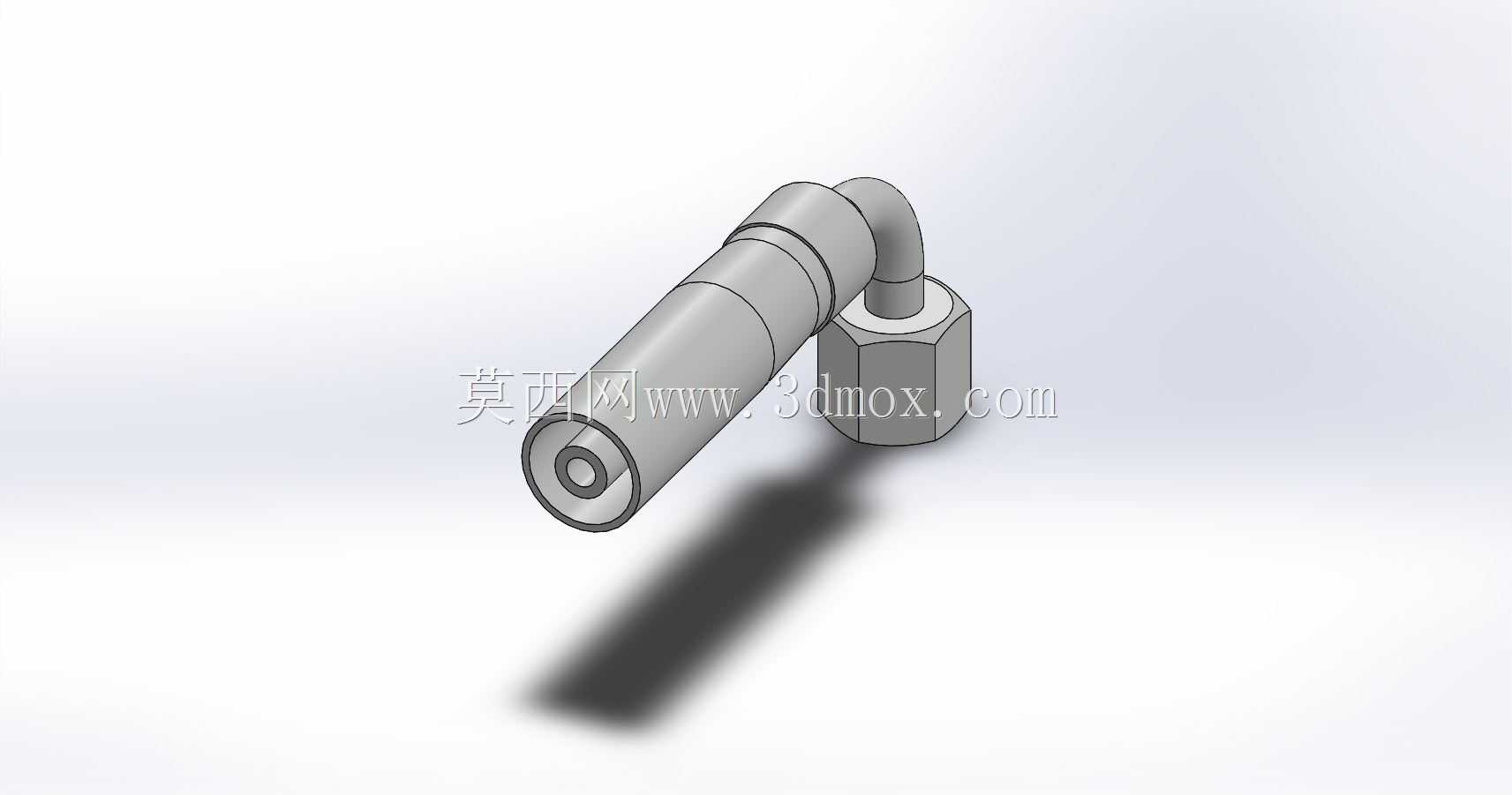

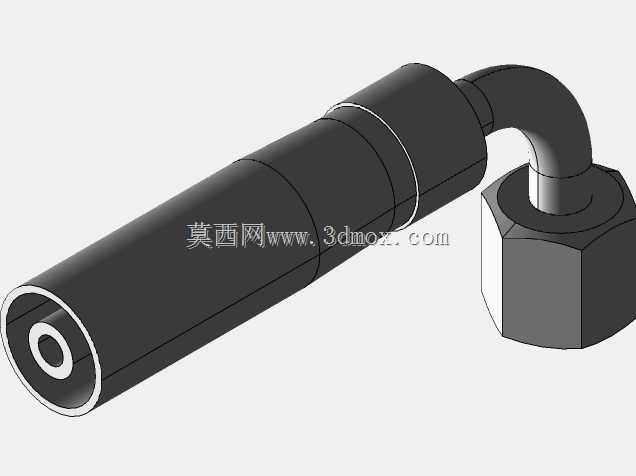

　　保证压接连接的抗拔脱强度满足液压系统的压力冲击要求。内螺纹端的六角结构设计，方便安装时使用标准扳手施加扭矩，六角对边尺寸符合标准紧固件的尺寸规范，无需定制专用安装工具，现场装配维护的便利性较强。接头本体采用低碳钢材质加工，表面可根据使用场景做镀锌或者达克罗处理，具备基础的防锈能力，适配常规矿物液压油的工作介质，在常温工况下可长期稳定工作。在三维建模过程中，该模型完整还原了接头的压接段轮廓、弯角过渡结构、内螺纹端的六角外形以及37度密封锥面的结构特征，建模时严格遵循SAE相关标准的尺寸公差要求，压接段的环形槽尺寸、弯角的曲率半径、内螺纹的基准尺寸都与实物保持一致，可直接用于液压管路的布设装配仿真，提前验证管路走向是否与周边部件存在干涉，也可用于液压总成的BOM统计、装配工艺模拟环节，帮助设计人员在方案阶段就排查出管路布设的潜在问题，减少现场装配时的管路整改工作量。
