曲折瓶体吹塑成型模具结构设计

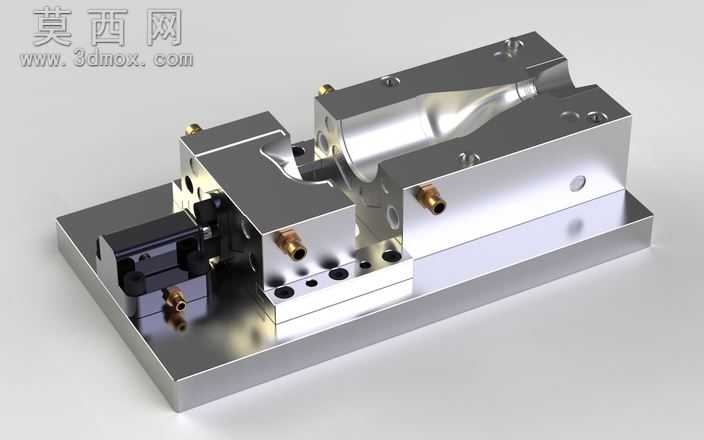

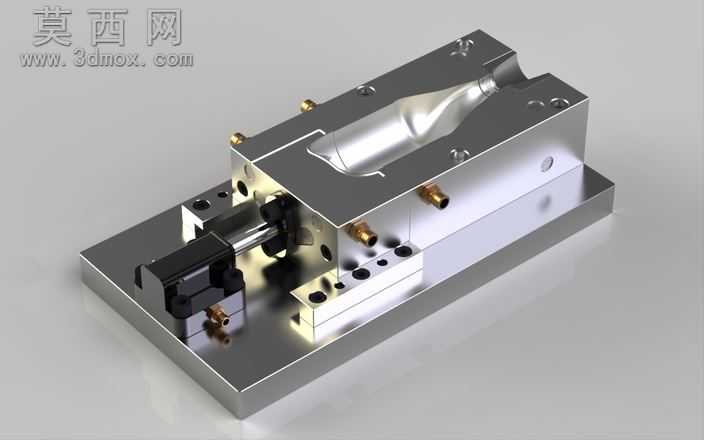

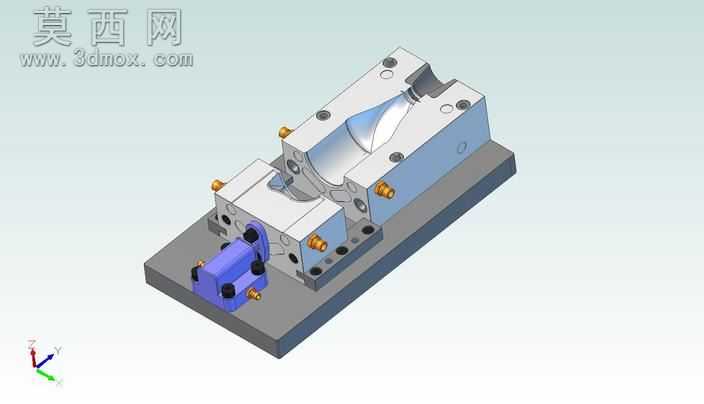

本套模型为异形曲折瓶体的吹塑成型模具，整体采用分体式对称结构设计，建模过程中优先完成单半模的全参数化搭建，再通过镜像特征快速生成另一半模体，仅对型腔曲面做反向偏置处理即可完成整体模腔的匹配，大幅提升了异形曲面模具的建模效率。模型渲染阶段采用金属模具钢材质，对模架表面做哑光金属质感处理，对配合面、冷却接口、型腔曲面做高光抛光质感区分，清晰展现模具各部件的加工精度与装配关系，冷却水嘴、锁紧组件、导向定位件等细节均做了精细化建模还原，无特征缺失或装配干涉问题。结构设计上，模架采用整体式底板承载上下模体，侧面设置独立的锁紧定位模块，保证合模过程中的同轴度与锁紧力，避免吹塑过程中出现胀模、飞边问题；冷却回路采用直通式水路设计，铜质水嘴接口直接嵌入模体内部，水路环绕曲折型腔均匀排布，可在吹塑成型后快速带走型坯热量，缩短成型周期，保证瓶体各部位冷却速率一致，避免异形瓶身出现收缩不均、变形翘曲的问题。型腔部分完全贴合曲折瓶身的曲面轮廓，分型面沿瓶体最大轮廓线做顺滑过渡处理，无尖锐棱角或错位台阶，开模时可顺畅脱出成型后的瓶体，不会出现卡模、拉伤瓶身表面的问题。设计过程中优先考虑吹塑工艺的成型特性，在模体边角处做了合理的圆角过渡，避免应力集中导致的模体开裂问题，各连接螺丝孔、定位销孔的位置均按照标准模具设计规范排布，既保证模体的连接强度，也兼顾了加工制造的工艺性，无需额外做结构修改即可直接用于后续的加工生产参考，整套模型结构完整，细节还原度高，可作为异形中空吹塑模具设计的参考案例使用。
