紧凑型高容载微型皮带输送装置

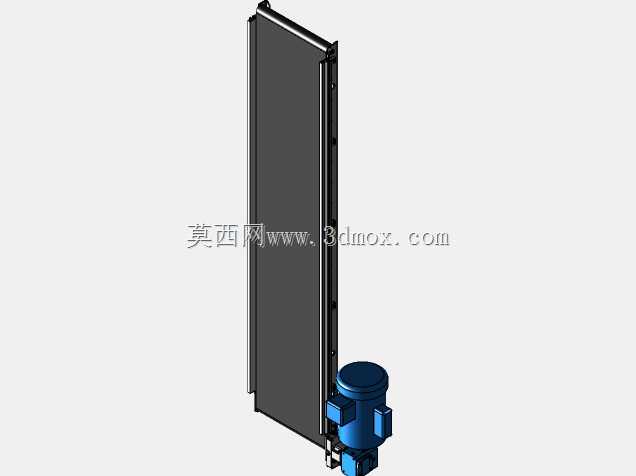

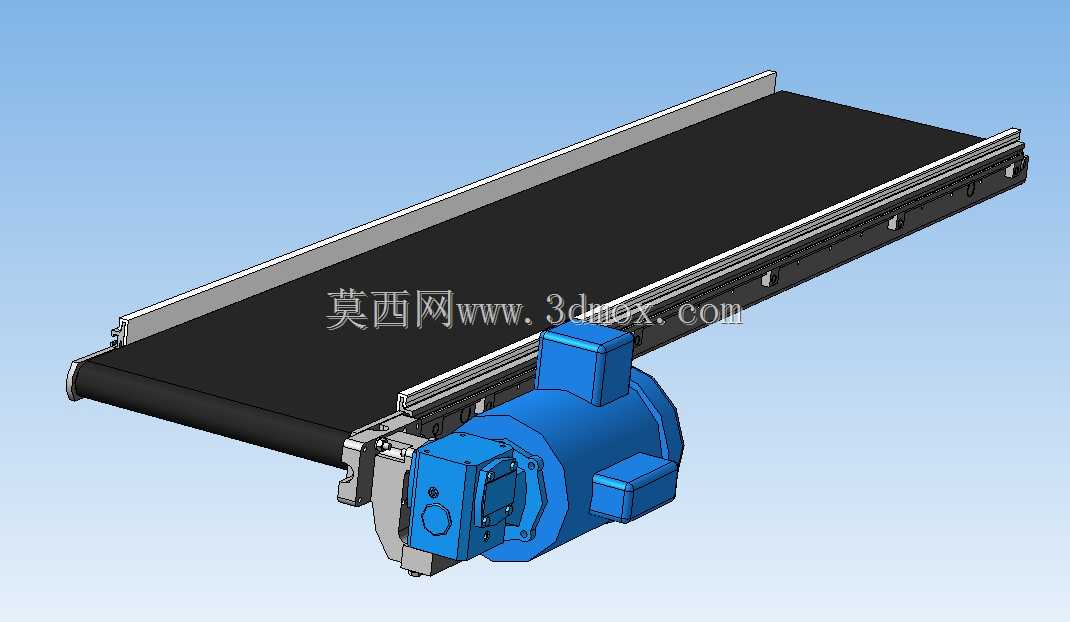

这款微型带式输送装置，主要面向小空间内的散料、小型工件连续传输场景设计，常见于电子元器件组装线、小型包装工位、精密零件检测工序的物料衔接环节，可在设备排布紧凑的生产线中填补短距离物料转运的空白，替代人工取放料的重复动作，降低工序间的物料等待时长。从结构设计来看，装置采用侧装驱动单元的布局，将动力组件整合在输送机架的端部侧方，没有额外占用输送面的上下空间，能适配安装在高度受限的设备夹缝、工作台内嵌区域，机架两侧设置的挡边结构，可在输送小尺寸散状物料、轻质工件时避免物料从侧边滑落，相比同宽度的常规微型输送机，挡边内的有效输送宽度利用率更高，能承载更大体积的单次输送物料，实现小占地前提下的更高容载能力。设计过程中优先考虑了安装适配性，机架主体采用标准化铝型材拼接结构，安装孔位沿机架长度方向预留了可调槽位，现场安装时可根据对接设备的高度调整支撑脚的固定位置，也可根据输送方向的需求调整驱动单元的出线方向，不需要额外二次加工机架结构。输送面采用平皮带传动，主动辊与从动辊的端部设置了张紧调节结构，日常维护时只需松开端部的锁紧螺丝即可调整皮带张紧度，不需要拆解整体机架，降低了现场运维的调整难度。从安装边界来看，装置的整体宽度控制在较窄的范围内，端部驱动单元的突出尺寸经过优化，不会超出机架侧边的安装投影过多，在多台输送机并排排布的场景下，相邻设备之间不需要预留过宽的检修间隙，能有效节省生产线的横向排布空间。输送面的高度可根据对接的工作台、加工设备的进料口高度做适配调整，支撑组件的调节范围覆盖了常规桌面工位到低位设备的对接高度需求，不需要额外加装过渡转接板即可完成与多数小型加工、检测设备的进料端衔接。在功能特性上，该输送装置的运行速度可通过配套的驱动调速组件调整，能匹配不同节拍的生产工序，既可以配合高速分拣工位做快速物料输送，也可以适配人工检测工位做低速匀速送料，皮带表面的摩擦系数经过选型匹配，输送轻质塑料件、小型金属零件、薄型片状物料时不会出现打滑跑偏的问题，两侧挡边的高度经过测算，可容纳堆叠高度不超过挡边上沿的物料批量输送，在小规格物料的批量转运场景下，相比无挡边的微型输送机，单次可输送的物料排布宽度更大，不会因物料偏移掉落导致输送中断。
