全螺纹杆架构桌面级FDM3D打印设备

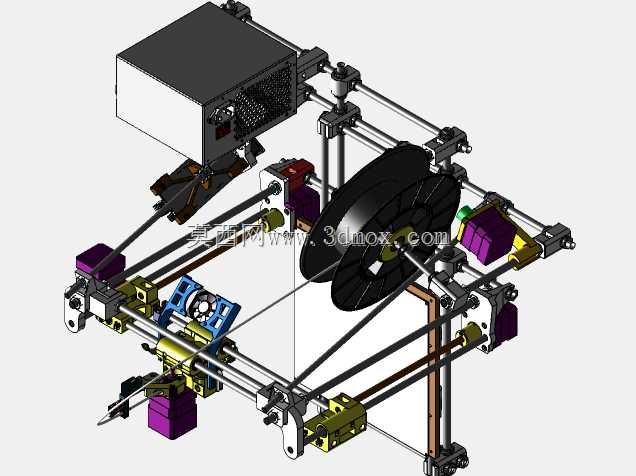

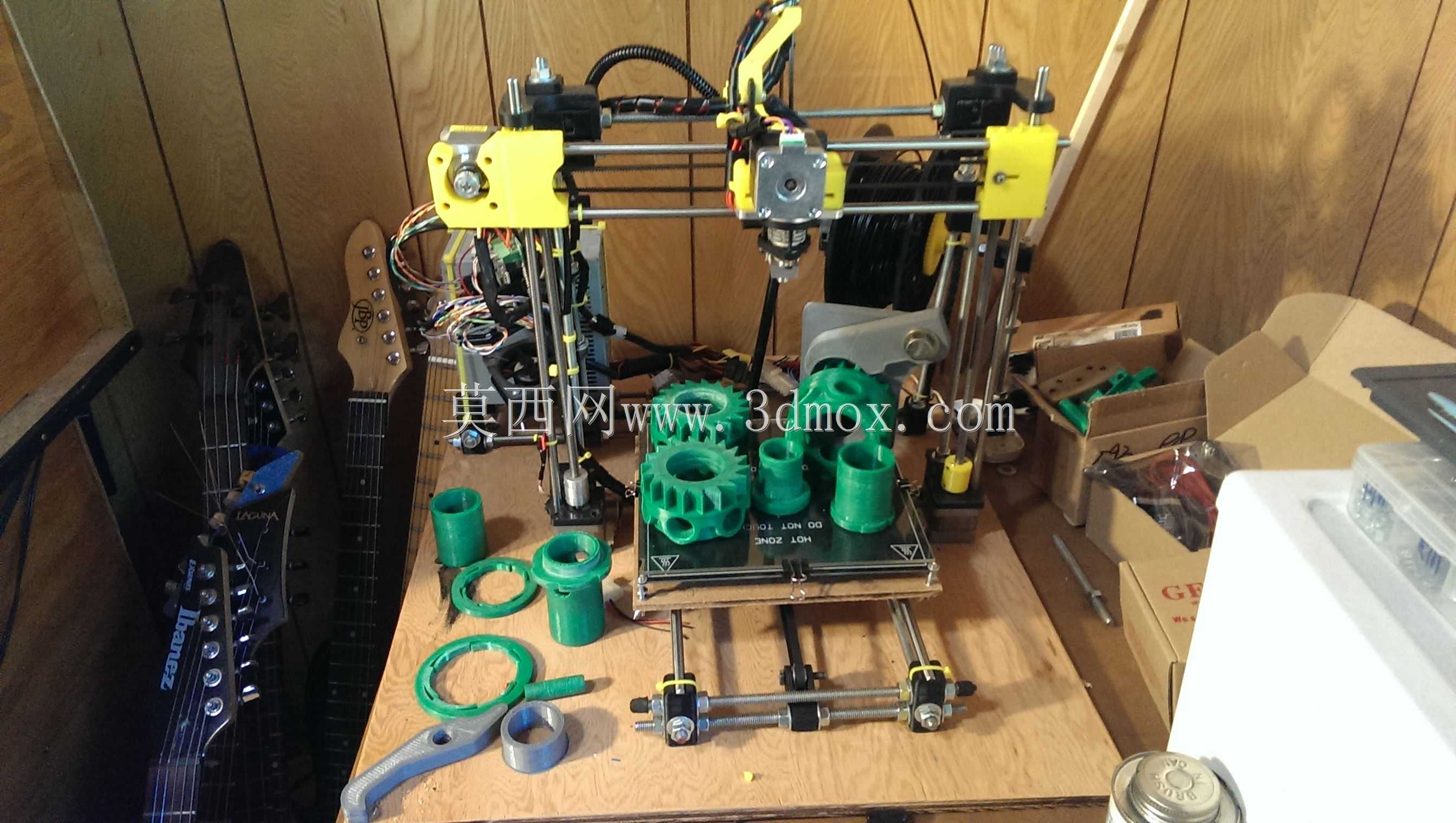

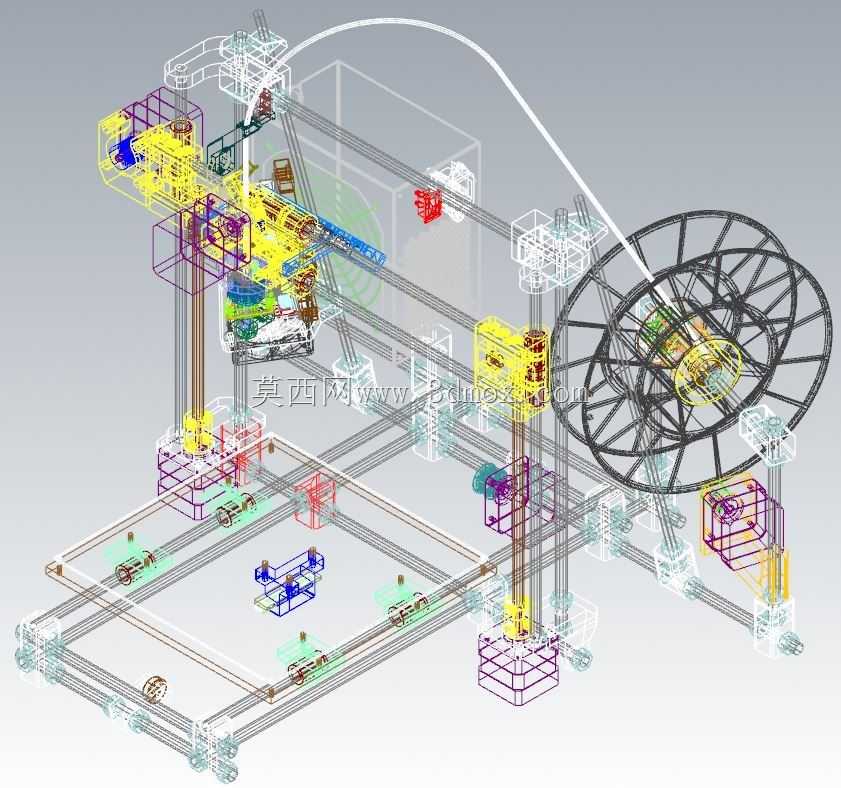

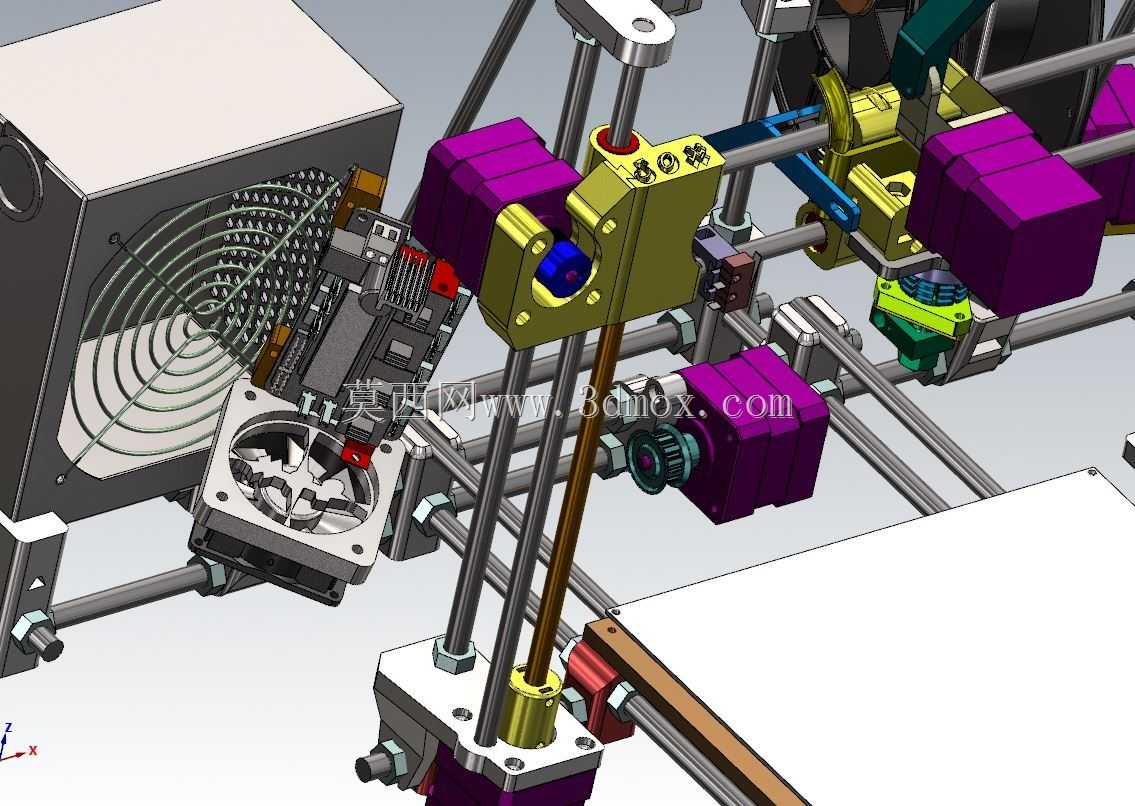

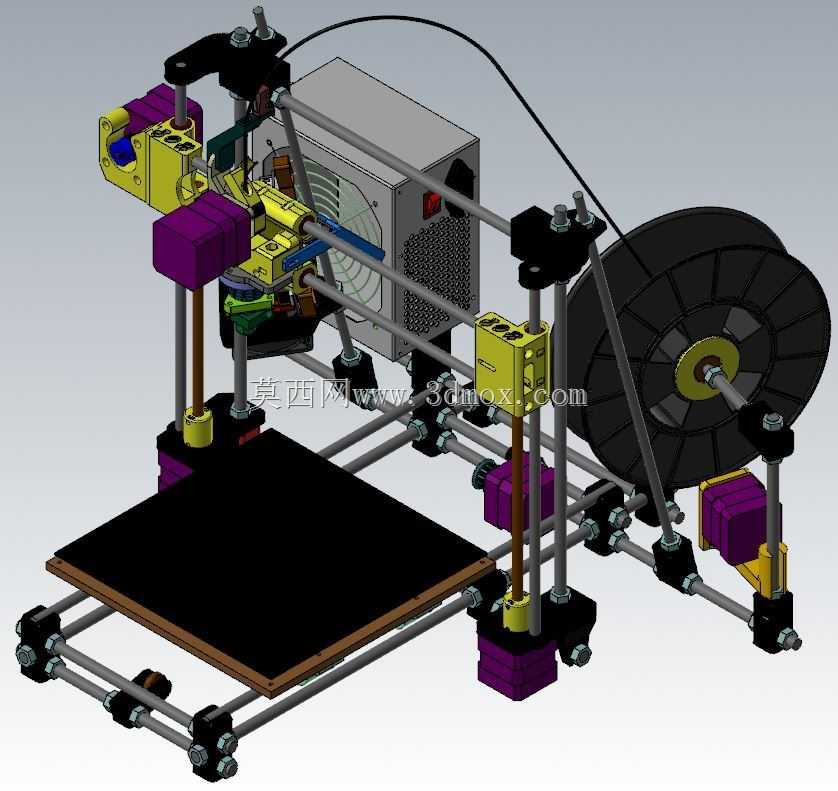

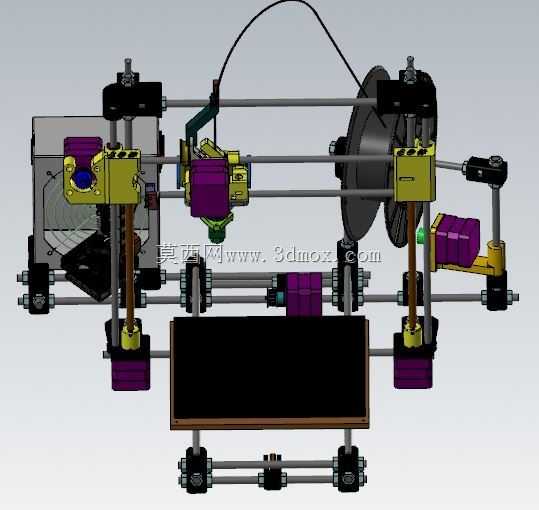

这款采用全螺纹光杆作为主体支撑架构的桌面级熔融沉积成型设备，核心支撑结构全部采用通长全螺纹杆件配合锁紧螺母完成装配，摒弃了传统型材框架需要额外打孔、预装角码的繁琐流程，所有安装节点的位置都可以通过螺纹旋合深度自由调整，给后期改装挤出机构、扩展打印幅面、更换运动组件预留了极大的调整空间。设备的运动模组采用经典的笛卡尔坐标系布局，Z轴采用双螺纹杆配合直线光杆做导向，配合底部的紫色调锁紧调节座，可以在装配阶段快速校准X轴横梁的水平度，避免打印过程中出现Z轴层纹偏移、平台刮蹭喷头的常见问题。打印平台采用木质基材加黑色哑光打印面板的组合，平台通过四角的调平螺母与底部框架连接，配合全螺纹底座的可调支撑结构，能够在不同平整度的桌面环境下快速完成平台调平，不需要额外加装辅助调平配件就能获得稳定的首层打印附着力。设备右侧集成了悬臂式耗材安装架，大直径料盘直接挂载在光杆支撑轴上，送丝路径从料盘引出后直接接入挤出机构，缩短了耗材输送的路径长度，减少了柔性耗材送丝过程中出现的弯折堵头风险。设备背部集成了独立的电源与控制模块安装位，散热风扇直接外露在框架外侧，能够在长时间连续打印过程中保证控制板与电源模块的散热效率，避免密闭机箱带来的积热问题。从安装边界来看，这款设备的整体横向宽度覆盖料盘挂载位后约为600mm，纵向深度约为450mm，整体高度约为500mm，不需要占用过大的桌面空间，适合个人DIY工坊、创客空间、小型设计工作室做快速原型打样使用，能够打印PLA、ABS等常见的热塑性线材，满足日常零件打样、创意制作、教学实训的使用需求。全螺纹底座的设计让整个设备的装配不需要复杂的机加工零件，所有结构件都可以通过标准五金件与3D打印的连接件组合完成，使用者可以根据自身的使用需求调整各轴的有效行程，比如加长X轴的螺纹杆长度就能扩展横向打印幅面，更换更长的Z轴支撑螺杆就能提升打印高度，相比一体化焊接或者型材拼装的设备，改装成本更低，调整灵活度更高。在实际使用场景中，这类设备既可以作为入门级用户学习3D打印结构原理的实训载体，也可以作为有改装需求的资深玩家的基础框架，通过更换挤出头、加装自动调平传感器、更换闭环电机等配件，就能升级为高精度的专业级打印设备。
