SKF624微型深沟球轴承结构设计

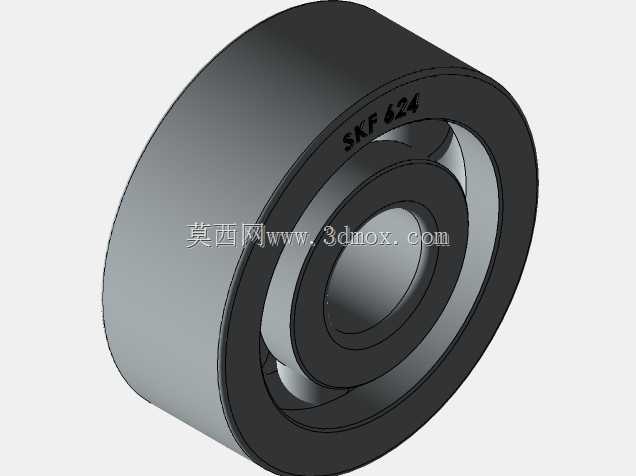

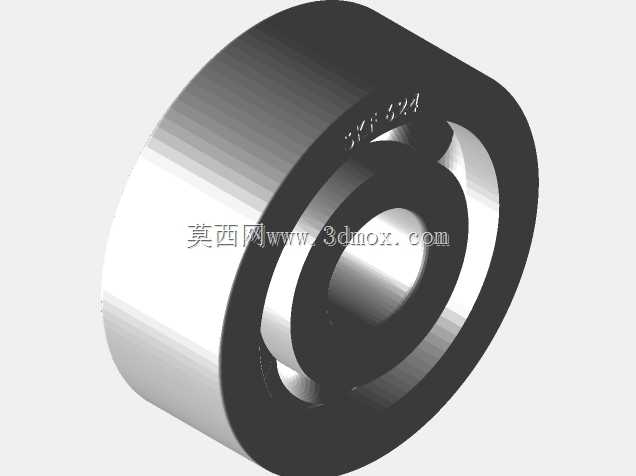

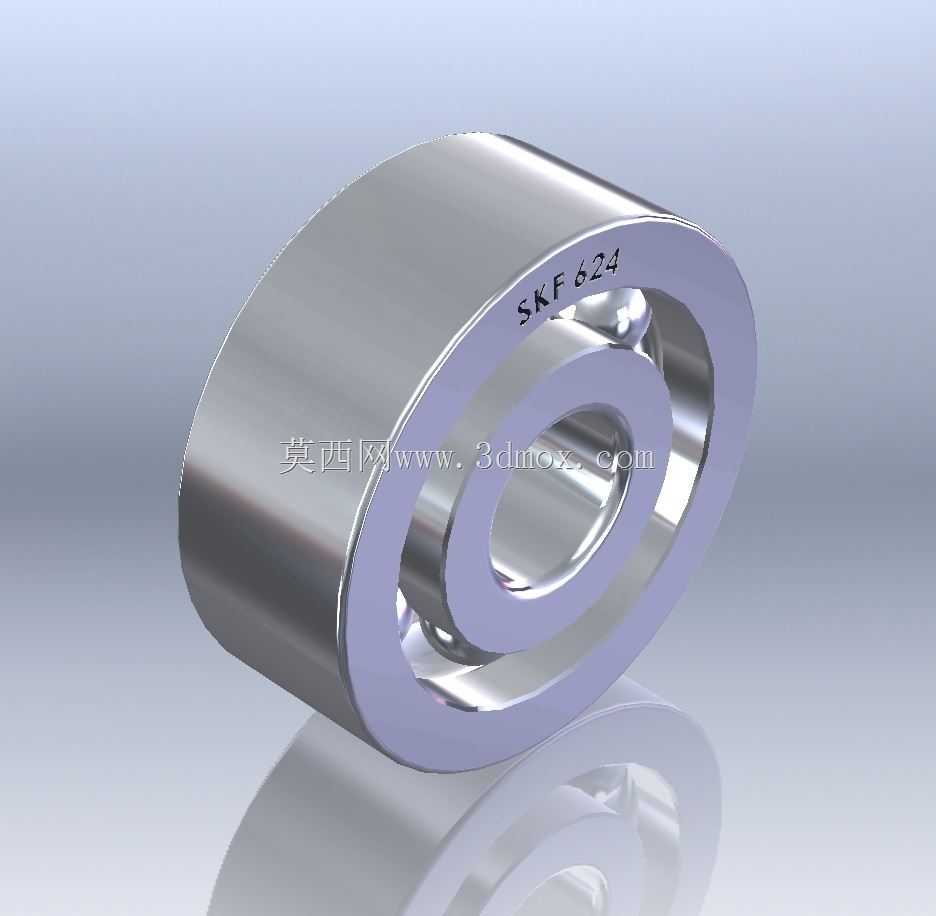

这款内径4毫米的微型深沟球轴承，在小型精密传动场景中有着极高的适配性，常见于小型伺服输出端、精密仪表转轴、微型减速模组、牙科医疗手持设备、办公自动化设备的走纸机构等对安装空间有严格限制的传动位置。作为滚动轴承的典型微型规格，它依靠内圈、外圈、滚动体与保持架的配合，将转轴运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦阻力与温升，同时承担径向载荷为主的受力需求，也可承受一定数值的双向轴向载荷，适配转速区间覆盖多数小型精密设备的日常运转要求。从结构设计逻辑来看，该轴承遵循深沟球轴承的经典滚道构型，内圈与外圈的滚道曲率经过匹配优化，滚道与钢球的接触弧面经过参数校准，保证钢球在滚道内滚动时的接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。保持架采用兜孔式结构，均匀分隔每一粒钢球，防止钢球在运转过程中发生相互碰撞与摩擦，同时引导钢球在正确的滚道位置循环滚动，保证运转过程的平稳性。外形尺寸上，该轴承内径为4毫米，适配公称直径4毫米的光轴安装，过盈配合量需根据实际工况的载荷大小、转速高低做对应调整，过盈量过大易导致内圈滚道变形、预紧力异常升高，过盈量不足则可能出现内圈与轴的相对滑动，磨损配合面。外径与宽度尺寸严格遵循对应公称规格的公差要求，安装时与轴承座孔的配合多采用过渡配合或小间隙配合，方便装配的同时保证外圈的定位精度，避免外圈在孔内出现窜动。在实际选型应用中，这类微型轴承的安装边界需要格外注意，安装位置的轴肩与座孔挡肩高度不能超过轴承内圈与外圈的倒角尺寸，否则会导致轴承无法安装到位，同时挡肩需要有足够的支撑面积，保证轴承在承受轴向载荷时挡肩不会发生变形。装配过程中需避免直接敲击轴承套圈，应通过专用工装对配合的套圈施加均匀压力压装，防止滚道与钢球受到冲击损伤，影响后续运转精度与使用寿命。日常运转工况下，这类微型轴承的润滑多采用脂润滑方式，填充的润滑脂量需控制在轴承内部空腔的三分之一到二分之一之间，过量填充润滑脂会导致运转时搅脂阻力过大，温升异常升高，润滑不足则会出现干摩擦，加剧滚道与钢球的磨损。针对不同的使用环境，还可根据需求选择带密封圈或防尘盖的衍生型号，阻挡外界粉尘、水汽进入轴承内部，避免润滑脂被污染，延长轴承的维护周期与使用寿命。在三维建模过程中，该模型完整还原了轴承各零件的配合关系，内圈、外圈、钢球、保持架的尺寸参数均符合实际产品的工程公差要求，可直接用于小型设备的整机装配干涉检查、传动机构运动仿真，也可作为选型阶段的可视化参考，帮助设计人员快速确认安装空间是否匹配，避免选型阶段出现尺寸错配的问题。
