半透明网格加强筋食品级周转塑料盒

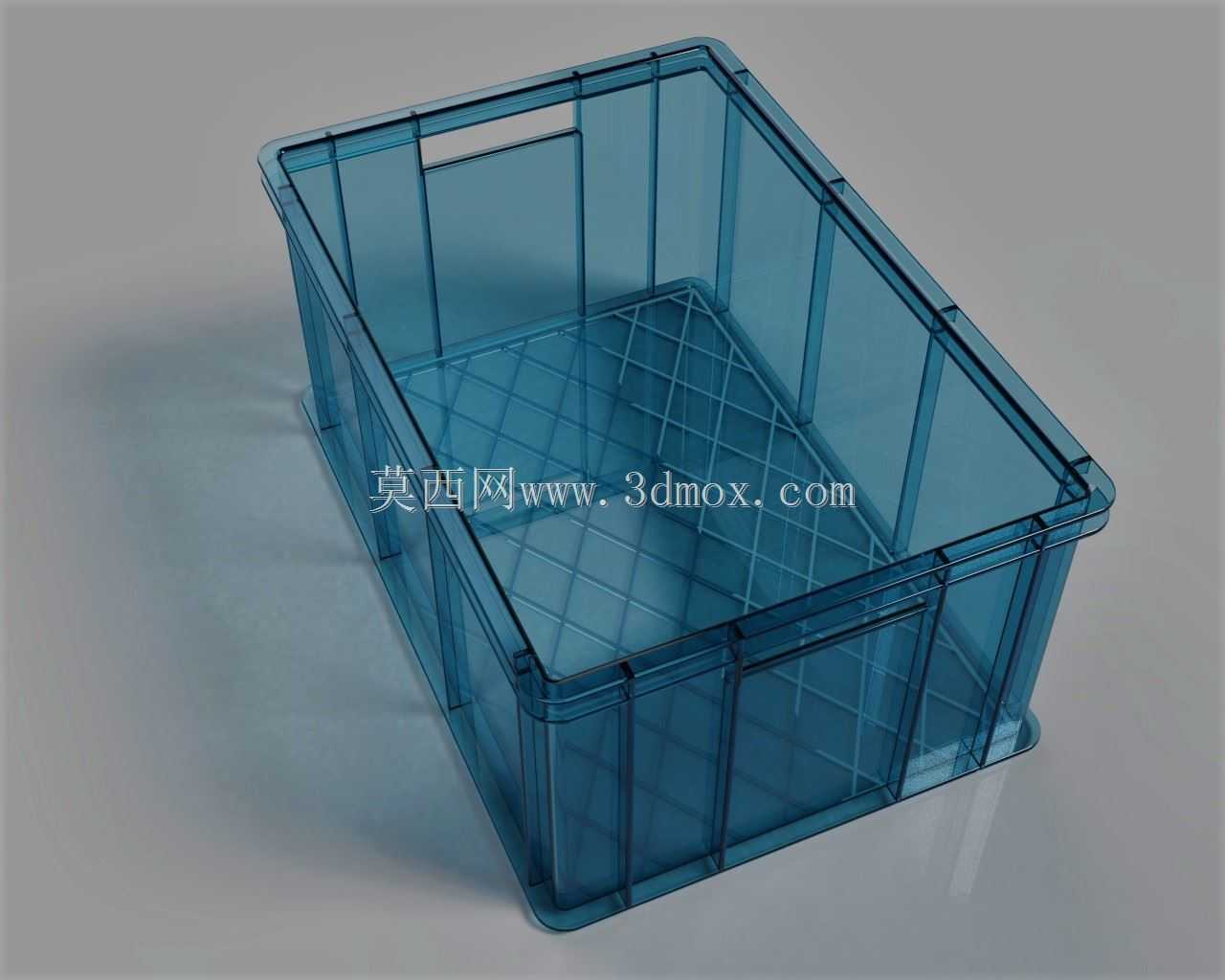

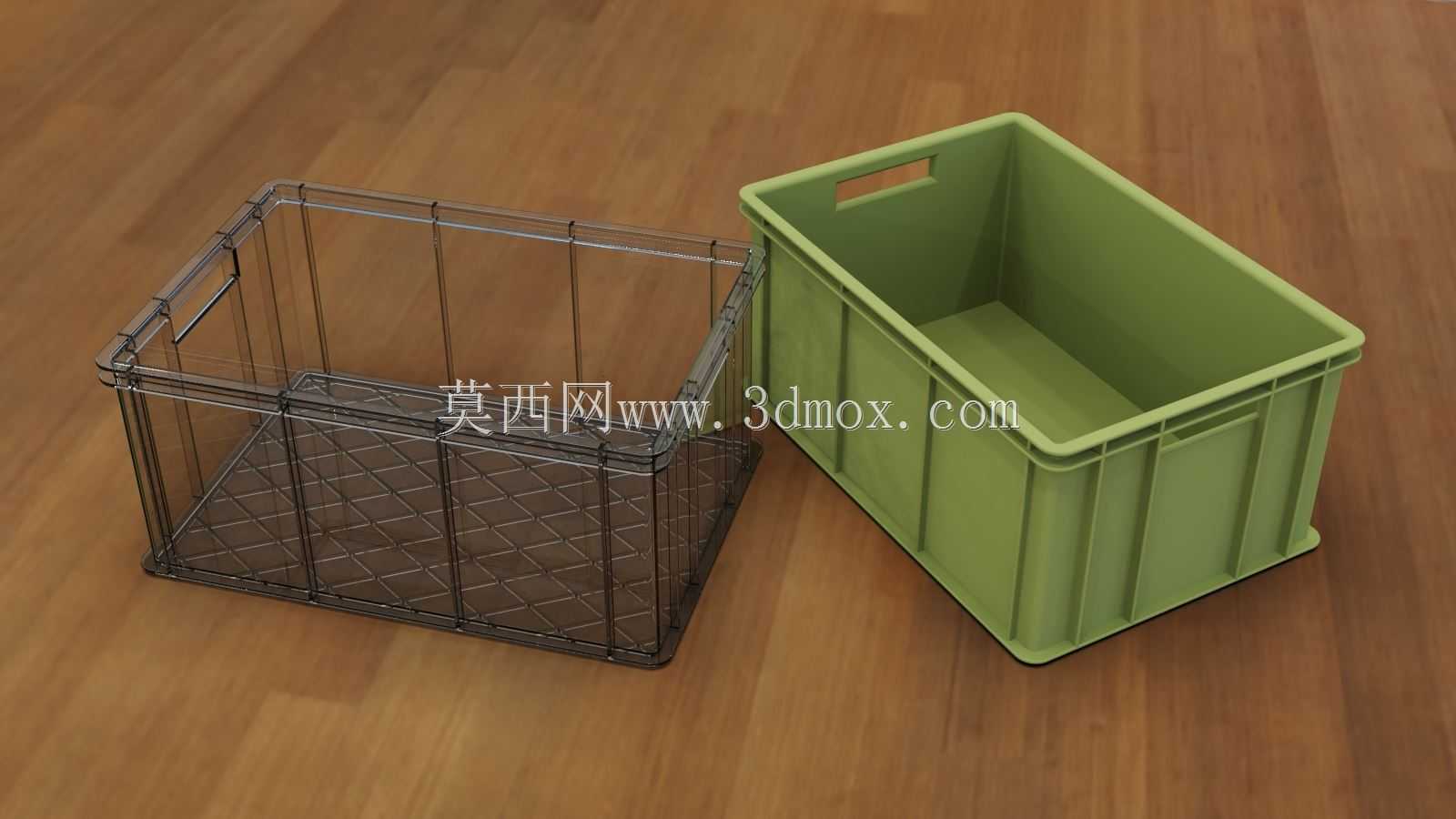

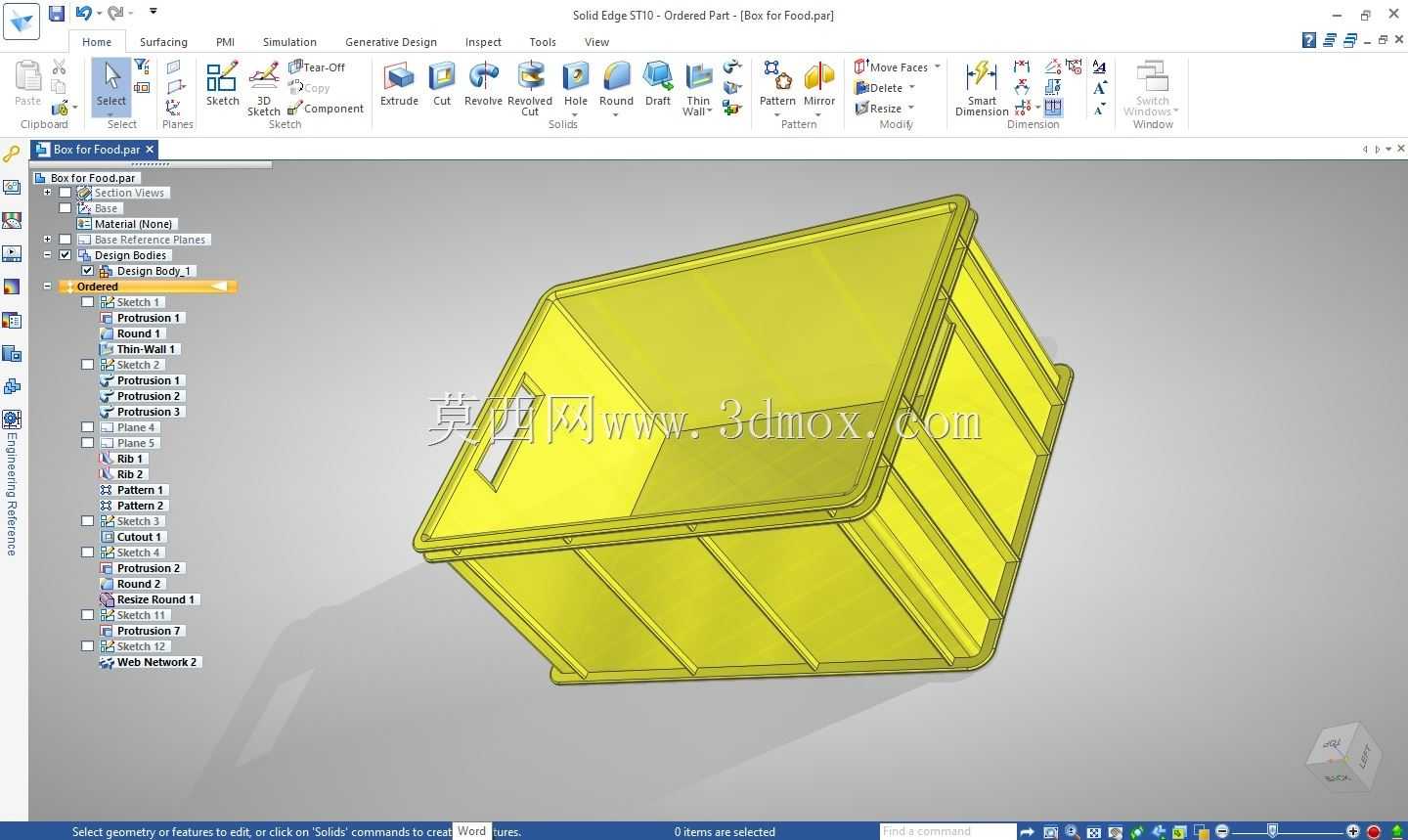

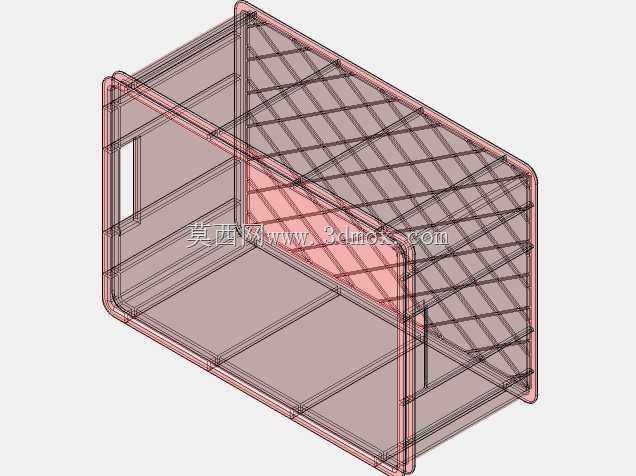

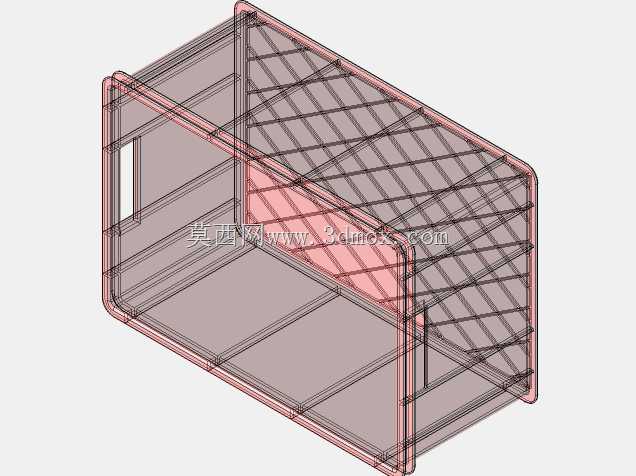

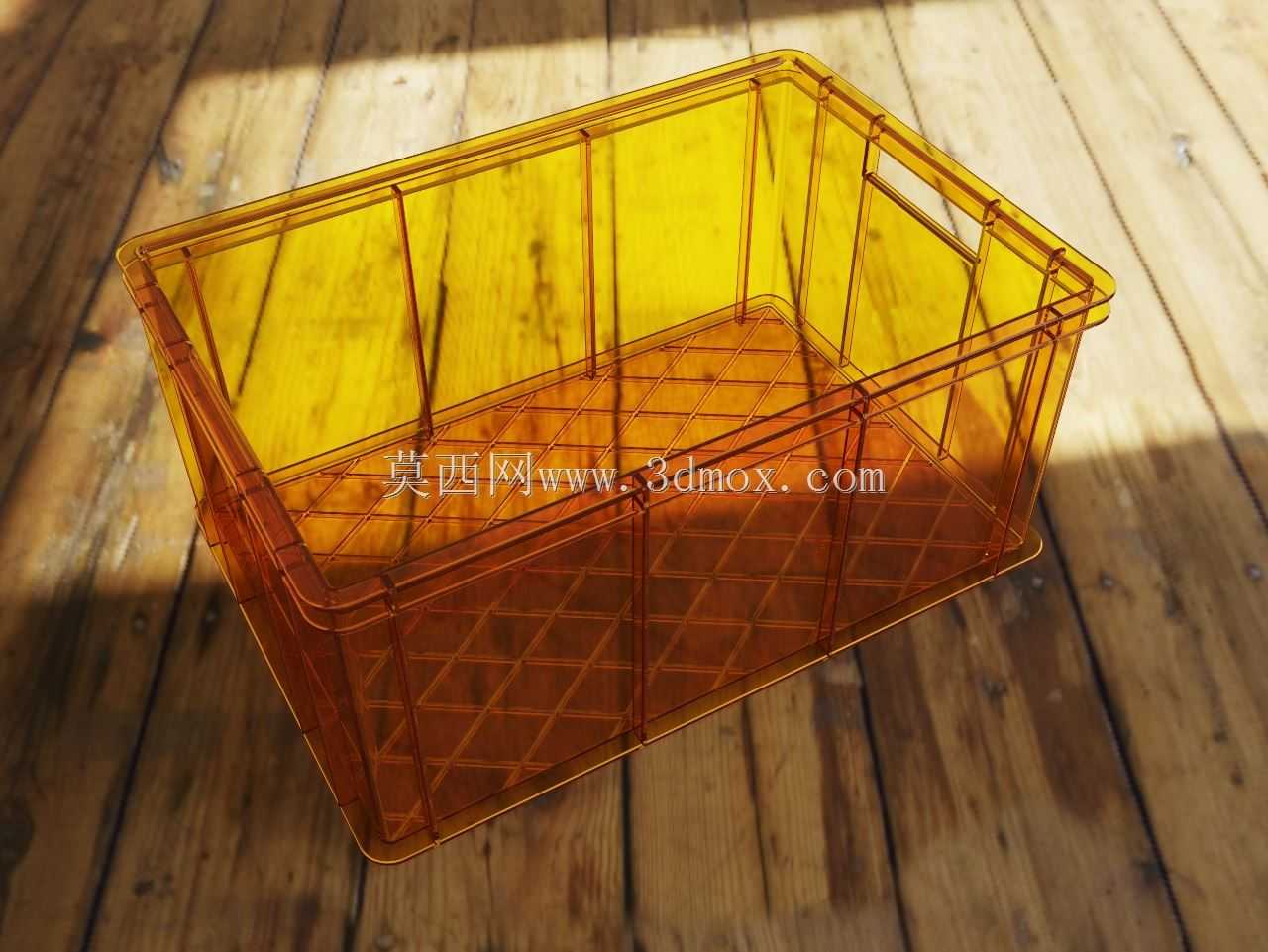

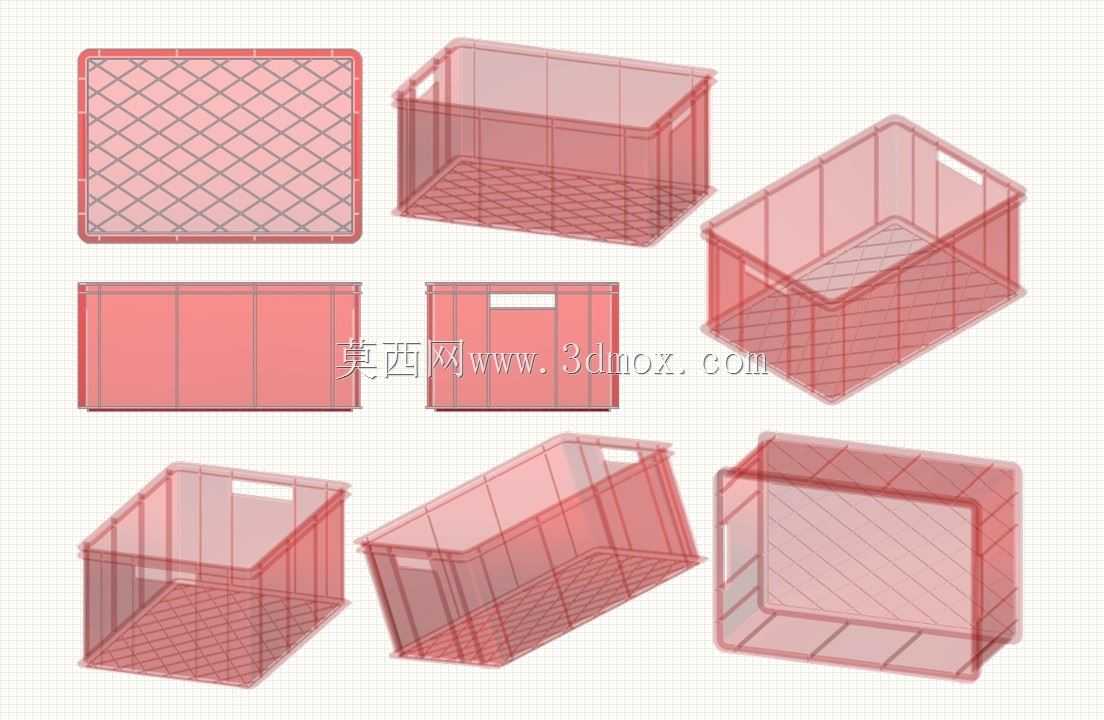

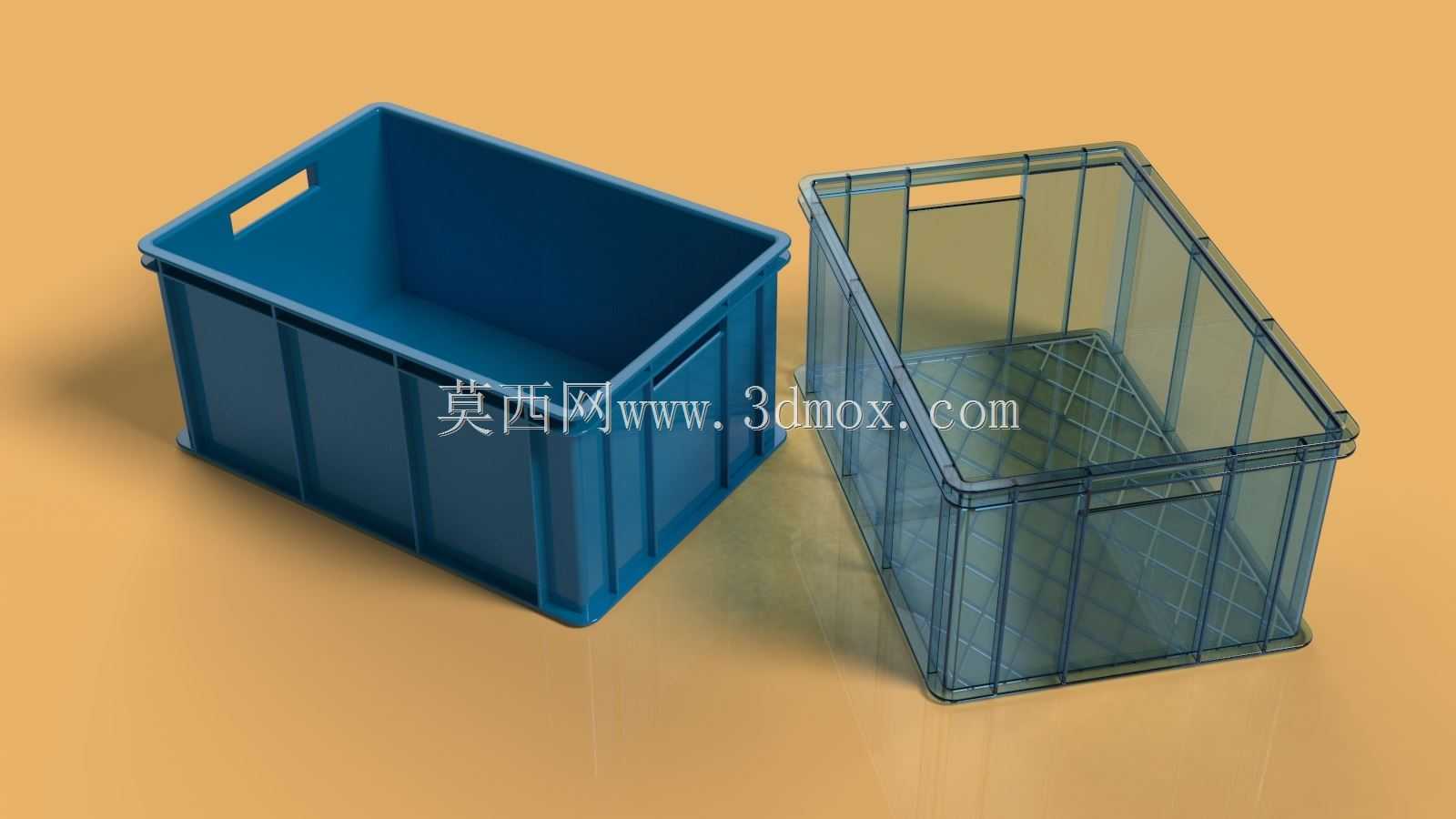

日常生产与流通场景里，这类带网格加强筋的半透明塑料盒是仓储、商超、食品加工车间出镜率极高的周转载具，不少刚接触结构设计的工程师容易把这类容器的建模想的过于简单，实际要兼顾堆叠承重、取放便捷、可视性与清洗便利性，每一处结构都有对应的工程考量。先从实际使用场景说起，生鲜分拣区用它装切配好的净菜，中央厨房用它转运待加工的面点原料，五金车间也会用它分装小型标准件，甚至家庭场景里也能用来收纳零散物件，跨场景的适配性要求它的结构不能有多余的突出棱角，避免剐蹭操作人员或者刮破包装材料。设计时首先要确定侧壁的拔模角度，这类注塑件的拔模斜度通常控制在1到1.5度，既方便脱模，也能保证多个空盒堆叠时可以顺畅嵌套，减少空箱存储的占用空间，嵌套深度要经过反复校核，太浅容易在堆叠时滑落，太深则会在取出时因为负压卡滞，实际测试中通常会在侧壁内侧预留微小的排气凹槽，解决嵌套后的负压问题。底部的菱形网格加强筋是整个结构的核心受力部分，很多新手建模时会把加强筋做的过厚，反而导致注塑时出现缩痕，实际筋位厚度通常取侧壁厚度的0.6到0.8倍，网格的间距控制在30到40毫米之间，既能保证底部承重时的挠度控制在允许范围内，满载堆叠三层也不会出现底部变形漏料的情况，又能节省原材料，控制单件重量。侧壁的竖向加强筋从盒口一直延伸到底部网格的交点位置，形成完整的力传导路径，堆垛时上层盒体的重量会通过盒口的承压边传递到竖向筋，再顺着筋位传导到底部网格，最后均匀分散到下层盒的支撑面上，不会出现局部应力集中导致的侧壁开裂。盒体两侧的内嵌式抠手位置做了圆弧过渡，边缘的圆角半径不小于8毫米，长时间搬运时不会硌伤手掌，抠手的开孔位置距离盒口有足够的距离，避免搬运时盒体倾斜导致内容物从抠手处漏出，同时开孔边缘做了加厚处理，防止频繁提拉导致抠手位置开裂。半透明的材质选择一方面是为了不用开盖就能快速识别内部装载的物品，提升分拣效率，另一方面也能在清洗时快速观察到内壁的残留污渍，满足食品接触场景的卫生要求。盒口的外翻边结构做了双层加厚，既是堆垛时的定位支撑面，也能提升整个盒口的抗变形能力，即使受到侧向撞击，盒口也不会轻易开裂变形，保证盒盖（如果配套使用）的配合精度。整个盒体的外形尺寸适配常用的物流托盘模数，长宽尺寸刚好满足标准托盘的整齐码放要求，不会在托盘边缘出现突出或者空隙，提升物流周转时的空间利用率，高度设计也兼顾了人工搬运的舒适度，满载时的重量控制在单人可轻松搬运的范围内，避免过重导致的职业损伤。建模过程中要特别注意所有转角位置的圆角处理，内侧圆角不能小于壁厚的1/2，避免注塑时出现应力集中，使用过程中受撞击开裂，外侧圆角则兼顾手感与外观，不会留下尖锐的磕碰隐患。
