斜切带孔中空练习用实体零件

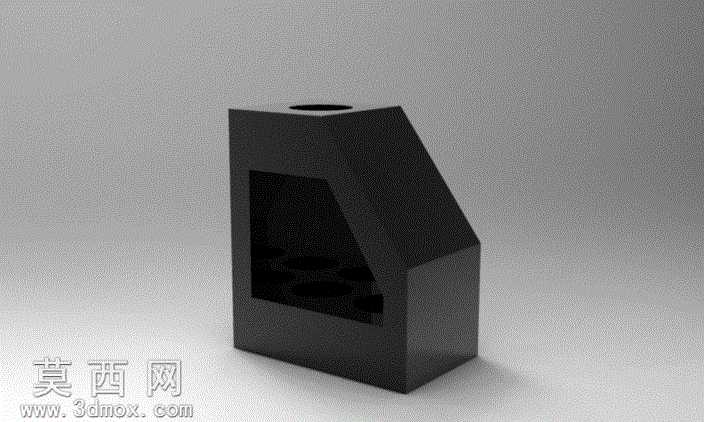

该零件是面向三维建模初学者设计的基础练习实体，整体采用方正块体作为基础造型基底，在块体的右上侧做了规整的斜向切面处理，打破了纯方块的单调造型，同时顶部平面开设了一个贯通的圆形通孔，可练习基础的拉伸切除、孔特征创建操作。零件正面开设了大尺寸的方形中空腔体，腔体内部并非完全镂空，而是在腔体底部排布了多个内凹的圆形沉孔结构，这部分结构可以帮助学习者练习薄壁特征、腔体切除、阵列特征的组合使用，掌握不同深度切除特征的参数设置逻辑。建模过程中可先绘制底部矩形草图拉伸得到基础块体，再通过基准面创建绘制斜切面的轮廓进行拉伸切除得到斜向造型，之后依次创建顶部通孔、正面方形腔体，最后通过线性阵列完成腔体内部沉孔的排布，全程可练习草图约束、特征编辑、特征阵列等基础建模命令。渲染阶段采用哑光黑色硬质塑料材质，模拟工程塑料零件的真实质感，通过柔和的侧上方打光凸显零件的棱边转折、中空腔体的内部结构与斜切面的平整质感，阴影设置采用软阴影弱化生硬边界，让整体渲染效果更贴近工业零件的实物展示效果。该零件的结构设计兼顾了基础建模命令的覆盖度，没有过于复杂的曲面造型，所有特征都可以通过基础的拉伸、切除、阵列命令完成，非常适合刚接触三维建模的学习者熟悉软件操作逻辑，掌握从二维草图到三维实体的转化思路，理解不同特征之间的父子关系，养成规范的建模习惯，同时中空结构与斜切面的组合也能帮助学习者练习视图剖切、尺寸标注等后续工程图相关的基础操作，为后续复杂零件的建模打下扎实的操作基础。
