帕克气动压力减压调节装置结构设计

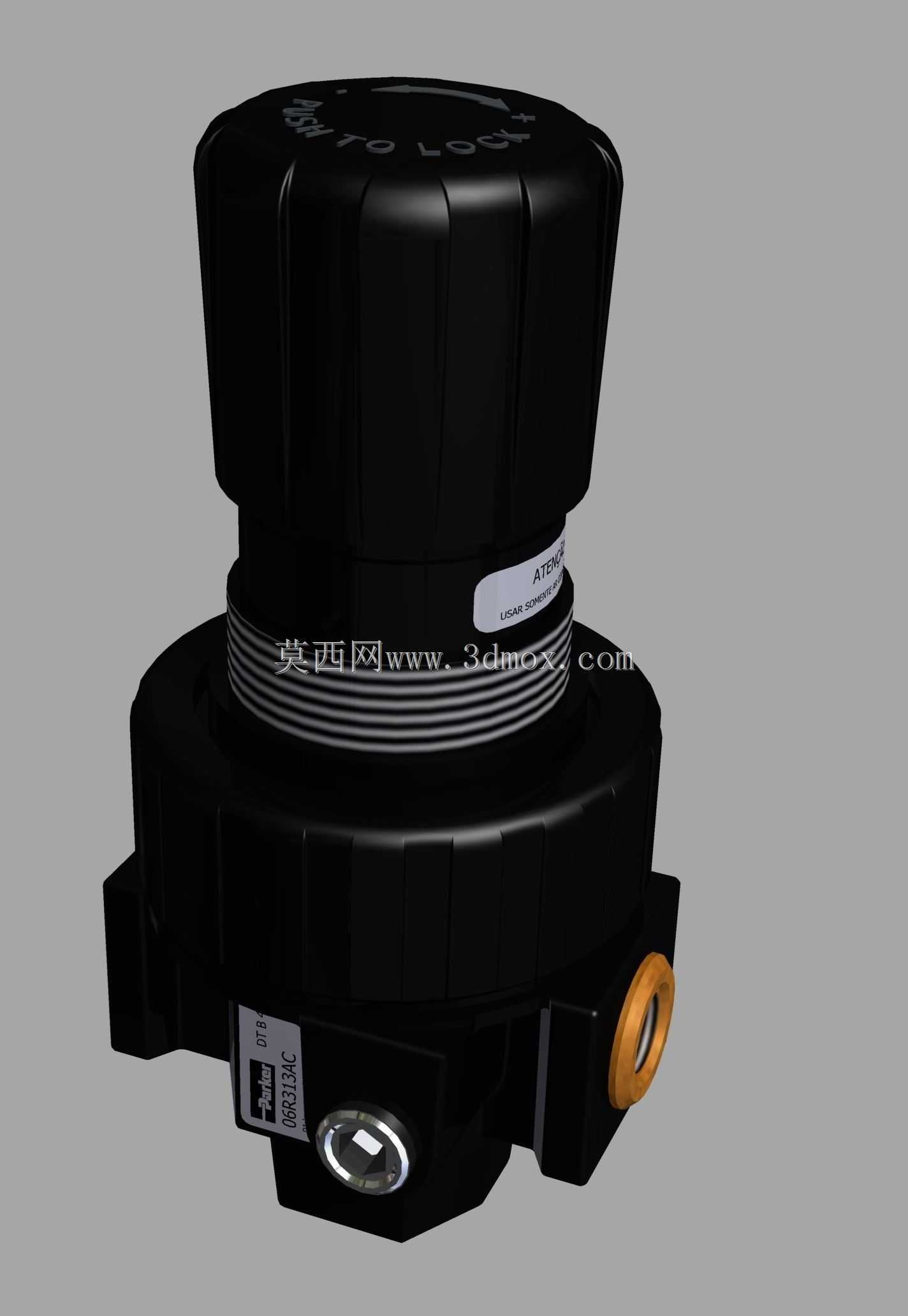

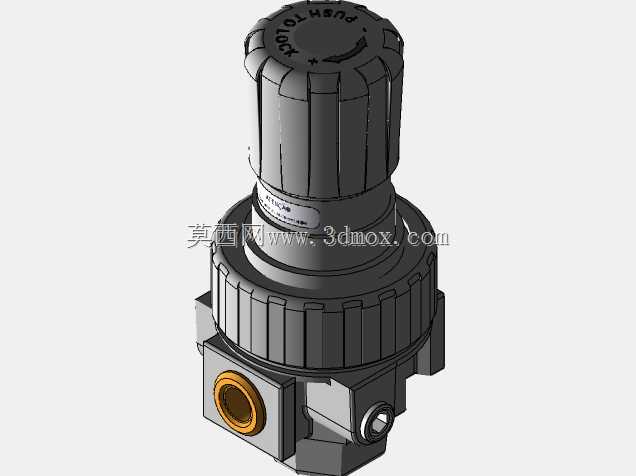

该调压装置主要应用在气动控制系统的气源处理环节，在工厂自动化生产线、气动工装夹具回路、气动执行元件供气管路中都能见到这类部件的身影，核心作用是将上游输入的较高压力压缩空气，稳定调节到下游用气设备所需的工作压力值，同时抵消气源压力波动、下游用气量变化带来的压力偏移，保障后端气动元件始终在额定压力区间工作，避免压力过高损坏密封件、压力不足导致执行元件输出力不达标的问题。从结构设计来看，顶部的大尺寸防滑旋钮是调压操作部件，旋钮表面做了多道竖向防滑棱，即便操作人员戴劳保手套操作也能顺畅转动，旋钮内部集成了锁止结构，调压完成后可锁定压力设定值，避免设备运行过程中误碰导致压力偏移。主体采用上下分体式壳体结构，上下壳体结合处设置了多圈密封环槽，内置橡胶密封件保障高压下的气路密封性，壳体侧面预留两个内螺纹接口作为气路连接端，其中一个接口旁设置了压力表安装位，可直接加装小型气压表实时显示输出压力值，接口处的金属衬套能提升管路连接的耐用性，避免反复拆装管路导致塑料壳体螺纹滑牙。设计过程中充分考虑了安装边界，整体采用立式安装结构，底部预留了两个标准安装孔位，可直接通过螺栓固定在设备机架或者气源处理安装支架上，整体径向尺寸控制在紧凑区间，不会占用过多安装空间，相邻气路元件排布时不会产生干涉。内部结构采用膜片式调压结构，相比活塞式调压结构，膜片的压力响应灵敏度更高，微小的压力波动就能触发阀芯开度调整，输出压力稳定性更好，膜片采用耐油橡胶材质，可适配常规压缩空气中含有的少量油雾成分，长期使用不会出现膜片老化开裂的问题。进气端内置了初滤结构，可拦截管路中携带的大颗粒杂质，避免杂质进入阀芯配合面导致调压失效或者漏气问题，排气结构设置在壳体下部，超压泄放时的气流不会直接冲向操作人员或者周边设备，提升使用安全性。在做设备气路设计选型时，这类调压装置的接口通径、额定流量参数需要匹配后端用气设备的总耗气量，避免通径过小导致气路压损过大，安装时需要注意气流方向与壳体标识保持一致，反向安装会导致调压功能完全失效，日常维护时仅需要定期清理进气端滤网、检查密封件老化情况即可，整体结构的易维护性较强，适合工业场景长期连续使用。
