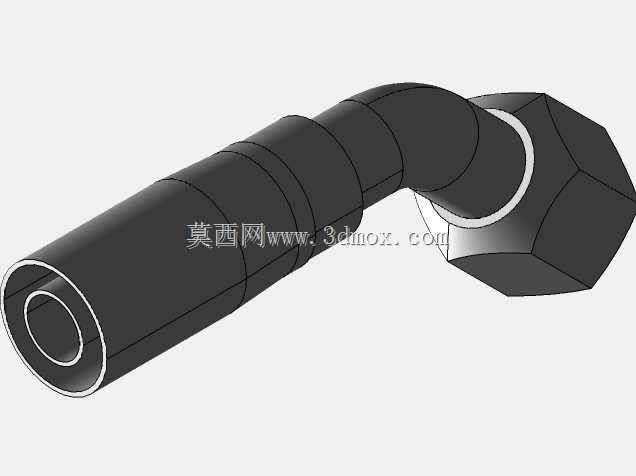

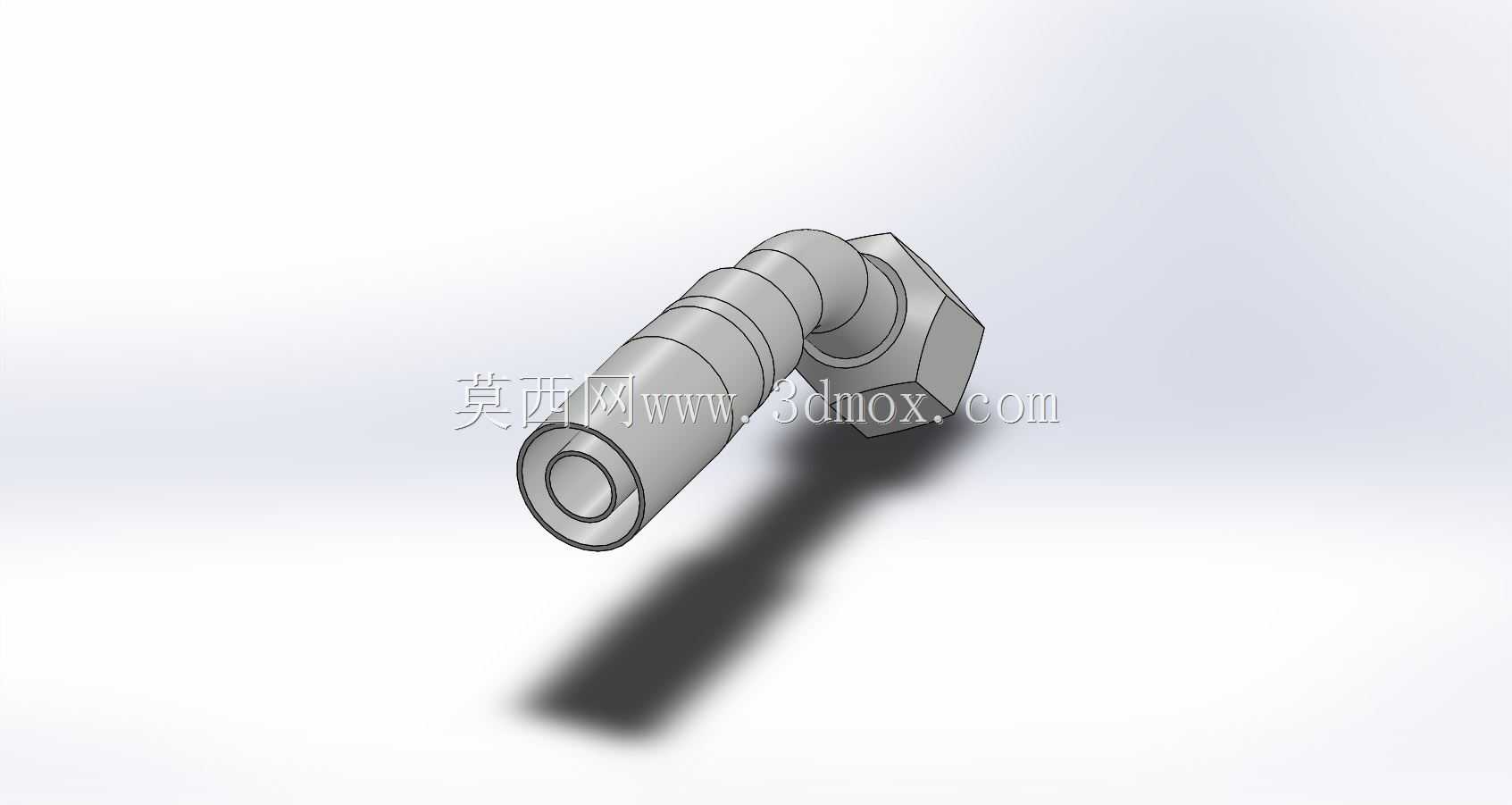

45度内螺纹旋转液压弯管接头结构

在液压系统管路布设场景中，这类45度弯角的内螺纹旋转接头是解决管路走向受限、缓解管路应力集中的常用连接件，尤其在工程机械、农业装备、工业液压站的管路排布中，经常会遇到硬管或软管布设角度受限、设备运行过程中管路存在小幅摆动的工况，普通直通过渡接头无法适配角度转向需求，而固定角度的弯接头又无法抵消装配过程中的角度偏差，这类带旋转结构的45度弯接头就成为这类场景的首选连接件。

从结构设计逻辑来看，接头整体采用45度弯折的流道结构，相比90度弯接头，流道的局部阻力损失更小，液压油流经弯折段时的紊流现象更弱，能够有效降低管路系统的压力损耗，同时减少油液长期冲刷带来的局部气蚀风险。接头一端采用内螺纹连接端，可直接与对应规格的外螺纹硬管端、阀块接口进行刚性连接，另一端为扣压式软管连接端，表面设计有多道环形密封卡槽，在与液压软管装配时，通过Coll-O-Crip结构的扣压套环挤压变形，将软管内壁与接头卡槽紧密咬合，能够在额定工作压力下杜绝软管拔脱、渗漏的问题。

旋转结构的设计是这款接头的核心特点，弯折段与内螺纹连接端之间设置有旋转密封副，允许接头在安装完成后进行一定角度的周向转动，在现场装配过程中，无需强行扭转软管来对准接口角度，能够大幅降低装配难度，同时在设备运行过程中，当管路随设备动作产生小幅扭转位移时，旋转结构可以自主释放扭转应力，避免软管长期处于扭转变形状态，大幅延长软管的使用寿命，减少管路渗漏的故障点。

从安装边界尺寸来看，5/8英寸规格的软管连接端适配通径10mm的液压软管，1/2英寸规格的内螺纹端匹配对应标准的管螺纹接口，接头弯折处的外轮廓尺寸经过优化，在保证流道通径满足流量要求的前提下，尽可能压缩了弯折段的转弯半径，在狭小的设备安装空间内也能完成布设，六角结构的拧紧端设计符合标准扳手的操作空间要求，现场装配时不需要特殊工装，使用普通开口扳手即可完成拧紧操作。密封结构采用行业通用的硬密封加O型圈辅助密封的形式，在常规矿物液压油工作介质下，能够适配-40℃到120℃的工作温度范围，满足绝大多数工业液压、行走液压的工况使用要求。在管路设计选型过程中，这类接头通常用于阀组出口与软管连接的转向位置，或是液压执行件接口处的管路过渡，能够有效优化管路走向，减少管路的弯折应力点，提升整个液压管路系统的运行可靠性。
