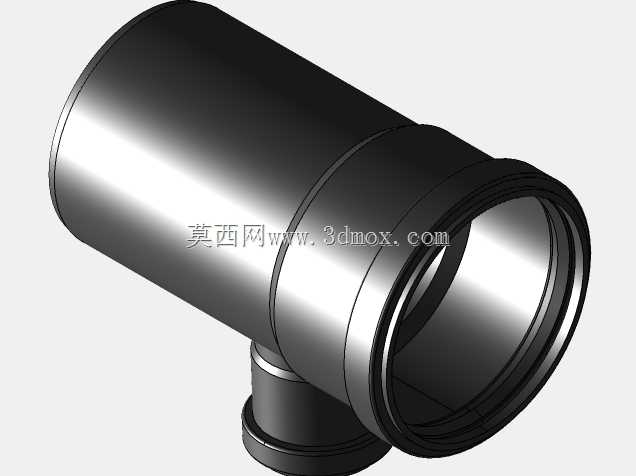

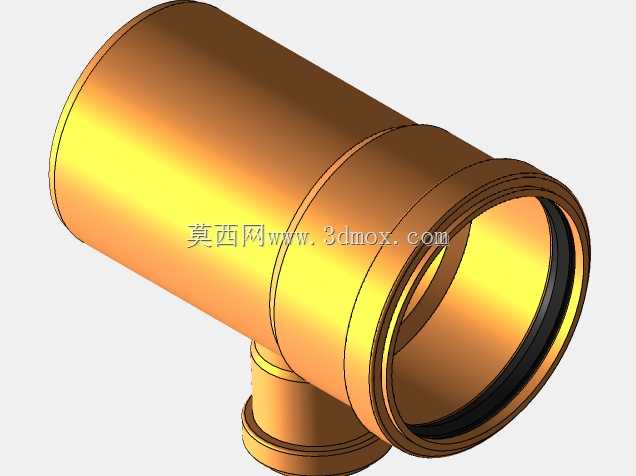

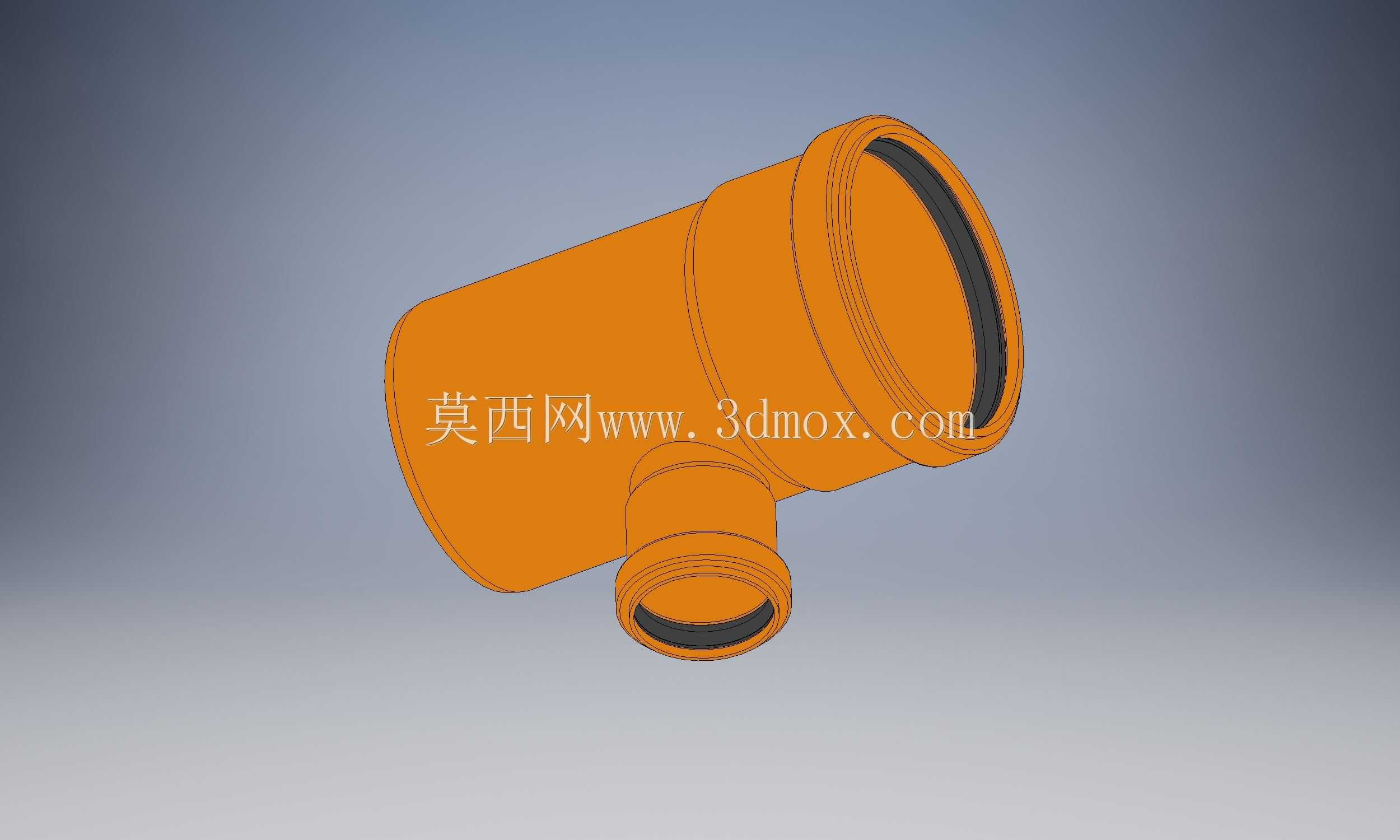

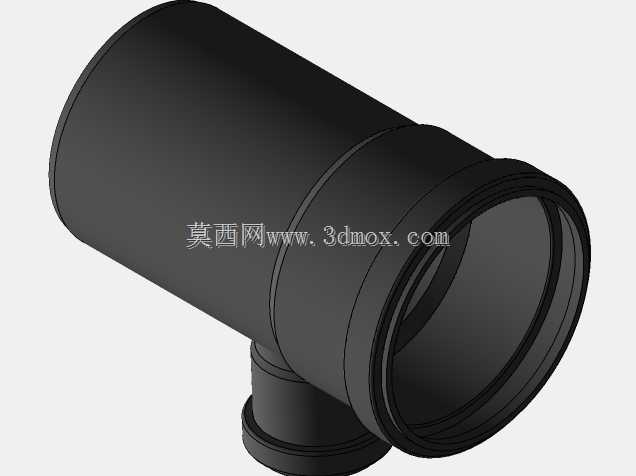

87度异径污水排水支管接头结构

　　在民用建筑同层排水、市政地下排污管网的支路接驳场景中，异径斜向支管是实现主干管与支路管线汇流的核心连接件，这款87度斜向支管结构，针对排污管线常见的大口径主干管接小口径支路的需求设计，适配公称通径110mm的排水主干管与公称通径50mm的排水支路管线，角度设置接近90度垂直接驳但保留3度倾斜余量，既满足竖向管线接横向主干管的空间走向要求，又能避免直角接驳带来的水流对冲、杂物淤积堵塞问题。

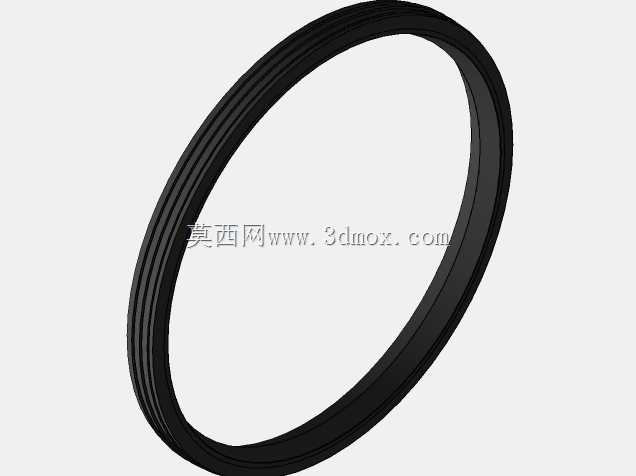

　　从结构设计逻辑来看，主体采用承插式接口结构，主干管两端均带扩口承插结构，内置密封胶圈安装位，安装时可直接插入对应规格的PVC或HDPE排水管材，依靠胶圈压缩实现静密封，无需额外焊接或粘接作业，能大幅缩短现场管线安装的工时。支管段从主干管侧壁斜向引出，衔接位置做了圆弧过渡处理，内壁无明显凸台或直角棱边，排污过程中水流可顺着圆弧面顺畅汇入主干管，减少水流阻力的同时，也能避免毛发、纤维类杂物在接驳位置挂接堆积，降低管网后期疏通维护的频率。

　　外形尺寸上，主干管段的轴向长度控制在常规管件的通用安装尺寸范围内，承口的外径尺寸符合对应管径的管材安装公差要求，现场安装时不需要对原有主干管做额外的裁切调整，只需在对应接驳位置截断主干管，将该支管串接在管线中即可完成支路引出。支管段的轴向伸出长度预留了足够的管材插接余量，安装时支路管线可直接插入支管承口，不会出现插接深度不足导致的密封失效、管线脱落问题。

　　实际应用中，这类支管多用于住宅卫生间的洗手台排水、地漏排水接入卫生间主排污立管，或是地下管网中屋面雨水排水支管接入雨水主干管的场景，87度的角度设置能让支路汇入的水流顺着主干管的水流方向倾斜汇入，避免反向冲击主干管水流造成的水封破坏、返味问题。结构建模过程中，对承口的密封槽尺寸、支管与主干管的衔接壁厚做了等强度设计，整体壁厚均匀，不存在局部壁厚过薄导致的受力破损问题，也没有多余的厚壁区域造成的材料浪费，完全适配常规注塑成型的工艺要求，量产时不会出现缩痕、翘曲等成型缺陷。
