参数化螺旋齿轮传动零件三维设计

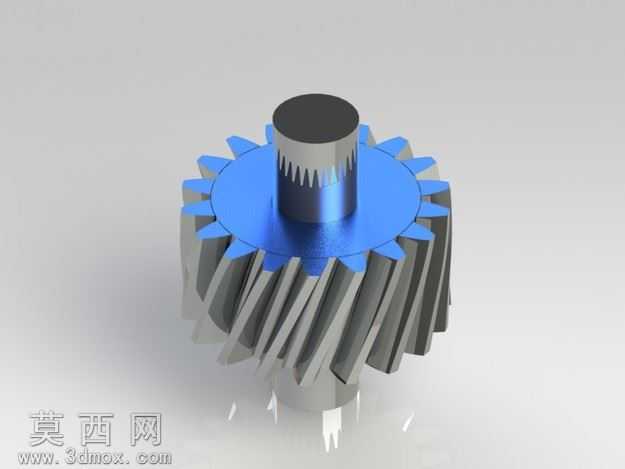

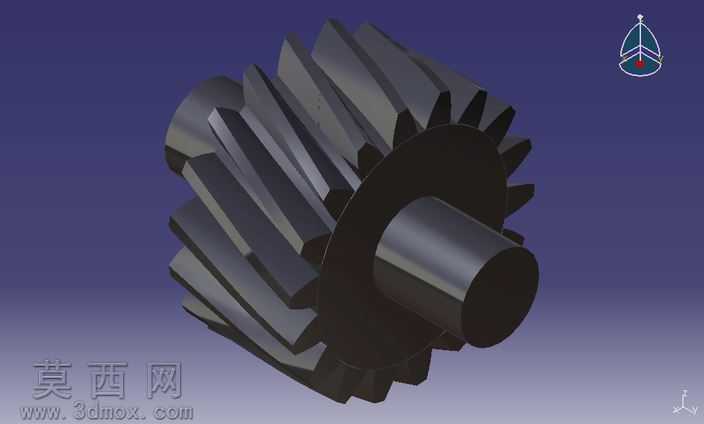

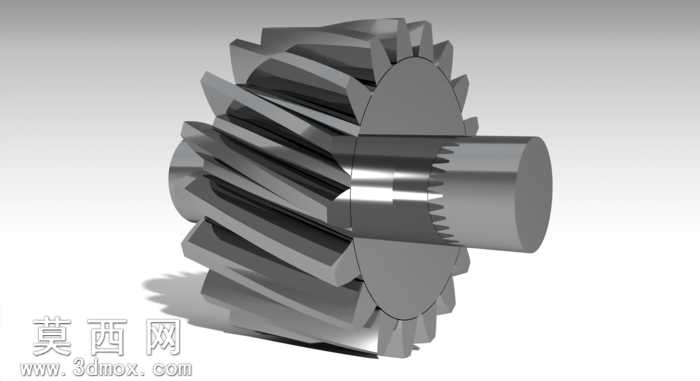

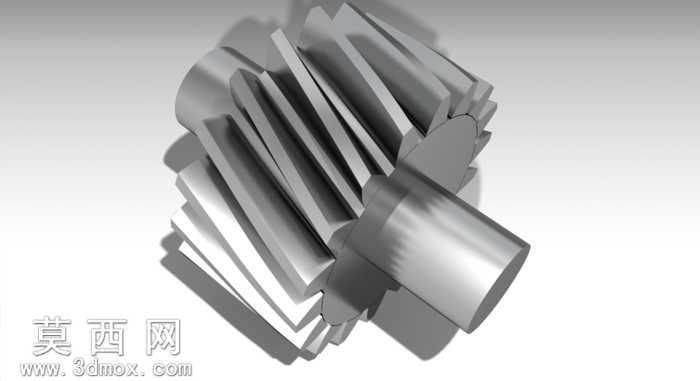

本螺旋齿轮模型采用三维参数化建模方式完成，建模过程严格遵循齿轮设计规范，先确定基准轴与基准面，绘制齿轮齿坯的回转截面，通过回转特征生成带两端轴颈的齿轮基体结构，保证轴颈与齿圈部分的同轴度公差符合机械传动设计要求。齿形部分采用精确的螺旋齿生成逻辑，先绘制端面渐开线齿廓，通过螺旋线引导扫掠切除生成单个轮齿，再通过圆周阵列完成全部18个轮齿的创建，设置螺旋角为7度，保证轮齿的螺旋升角均匀一致，齿面过渡平滑无棱角，避免啮合过程中出现应力集中问题。材质设置上选用合金结构钢材质，渲染时赋予金属哑光质感，调整环境光与反射参数，还原钢制齿轮经过精加工后的表面质感，齿面部分设置略高的反光度，模拟磨齿加工后的表面粗糙度效果，两端轴颈部分添加轻微的倒角特征，符合实际零件的加工工艺要求，避免装配时出现锐边刮伤的问题。结构设计上，齿轮中部为实心辐板结构，两端伸出的轴颈用于安装轴承与定位，保证齿轮运转时的支撑稳定性，轮齿的齿顶高、齿根高参数符合标准齿轮设计规范，齿根处添加自然的圆角过渡，提升轮齿的抗弯强度。建模过程中对所有特征进行参数化关联，可通过修改模数、齿数、螺旋角等参数快速生成不同规格的螺旋齿轮模型，整体模型无多余碎面、无几何错误，特征树逻辑清晰，可直接用于虚拟装配、运动仿真以及工程图导出，能够直观展示螺旋齿轮的啮合传动原理，也可作为机械传动设计的参考模型，用于验证交错轴传动的参数匹配合理性，还原实际生产中螺旋齿轮的结构形态与设计逻辑。
