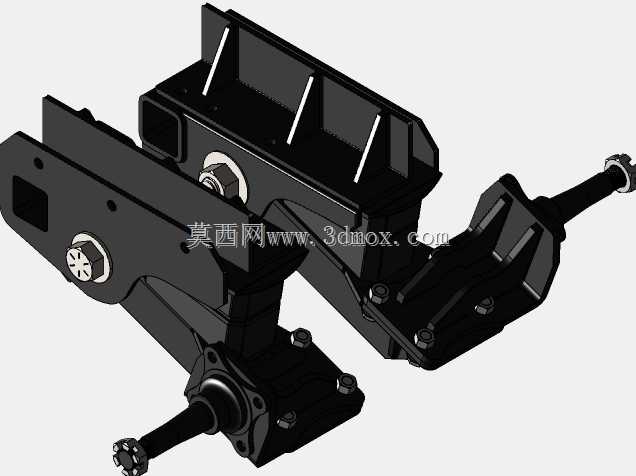

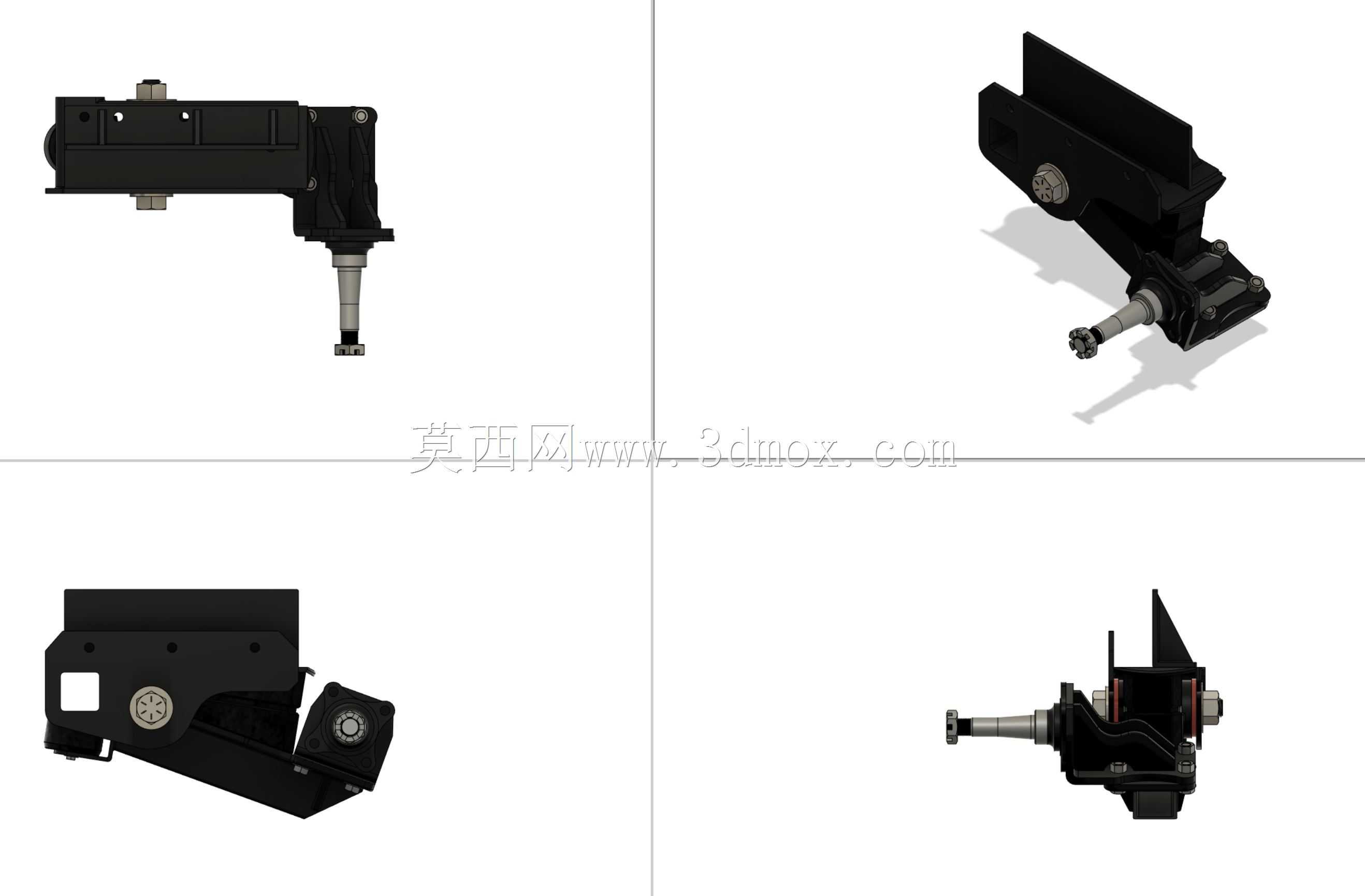

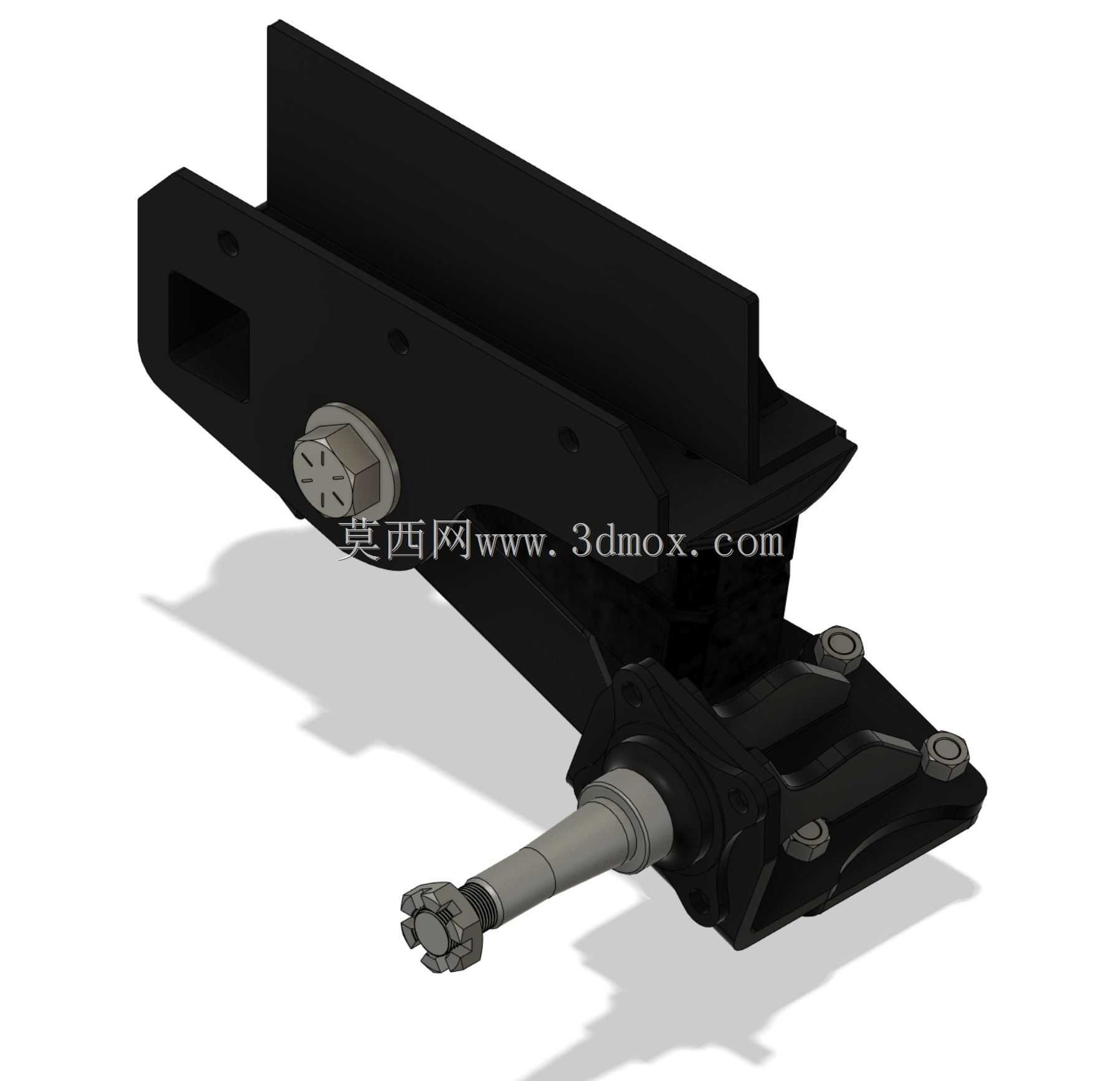

3500lb无轴拖车悬架结构设计

这类无轴拖车悬架多用于轻型拖挂设备、全地形作业拖斗、小型越野拖挂单元的行走承载场景，区别于传统贯通式车桥结构，该悬架采用单侧悬臂承载的布局，省去了贯通整轴的横向轴体，能够为拖车底部预留更大的设备安装空间，适配需要在底盘布置储物舱、作业机具、液压管路的特种拖挂需求。从结构功能来看，该悬架单侧额定承载对应3500lb载荷等级，核心承载支架采用厚板拼焊+机加工成型的结构，主安装面预留多组螺栓过孔，安装螺栓的孔位排布符合通用拖挂底盘的安装规范，能够直接适配多数轻型拖车纵梁的安装孔距，不需要对底盘主梁做额外的打孔改制。设计过程中优先考虑了承载工况下的应力分布，主支架的弯折处做了大圆弧过渡处理，避免应力集中导致的支架开裂，轮毂连接轴段采用阶梯轴结构，依次布置轴承安装位、油封位、轮毂锁紧螺纹段，轴端的开槽螺母配合开口销能够实现轮毂轴承预紧力的可靠锁定，防止越野颠簸工况下螺母松脱。悬架的摆臂铰接位置采用金属衬套配合螺栓铰接，能够在车轮遇到起伏路面时实现小幅度的上下摆动，缓冲路面冲击，同时铰接点的位置经过匹配计算，保证车轮跳动过程中轮距、前束的变化量控制在合理区间，减少轮胎异常磨损。安装边界方面，主支架的上安装面为垂直平面，直接贴合拖车纵梁的外侧立面，安装孔的横向间距、纵向排布尺寸参考主流轻型拖挂底盘的通用参数，支架下方的摆臂摆动行程预留了足够的空间，匹配常规尺寸的拖车轮胎时，不会出现轮胎与支架、纵梁的运动干涉。轮毂安装法兰的孔位适配标准轻型拖车轮毂，能够直接替换常规拖车轮毂总成，不需要额外改制转接法兰。整个结构没有集成弹性阻尼元件，属于刚性导向承载结构，需要配合拖车底盘的橡胶缓冲垫或者单独的减震元件使用，适合低速重载、非铺装路面通行的拖挂场景，比如农用机具拖挂、户外作业设备转运拖斗、小型越野露营拖挂等场景，结构件的壁厚选择充分考虑了野外作业的抗冲击需求，外露的螺栓连接部位都预留了足够的扳手操作空间，方便后期维护时的拆装检修。
