Timbren3500lb无轴拖车橡胶悬挂承载结构

　　这款无轴拖车悬挂结构主要面向额定承载3500磅级别的轻型拖挂场景，常见于小型 utility 拖车、露营拖挂、ATV/UTV运输拖板、小型设备转运挂车的行走系统配置，替代传统的整体式车轴加钢板弹簧的悬挂方案，在轻量化拖挂领域应用十分广泛。不同于传统贯通式车轴的布局，该结构采用单侧独立悬挂的模块化设计，每侧悬挂单元直接集成轮毂安装轴段，无需整根贯通车轴连接左右轮，能够大幅降低车架下部的空间占用，给拖车底部留出更多设备布置或者储物的空间，同时降低拖车整体的离地间隙设计门槛，适配低平板类拖挂的使用需求。

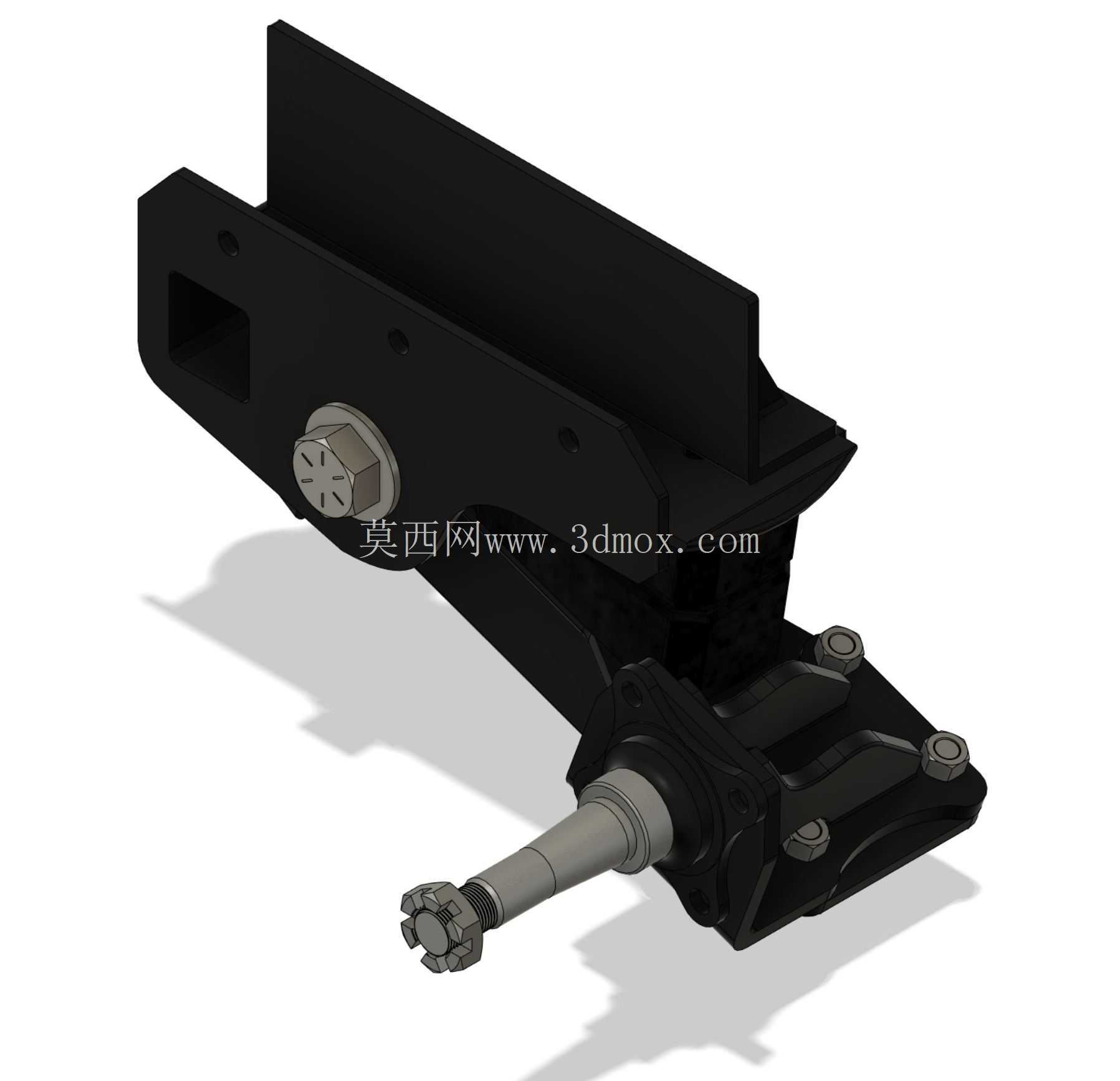

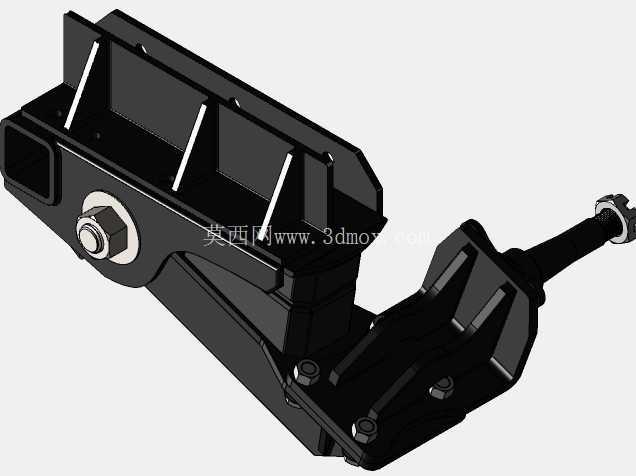

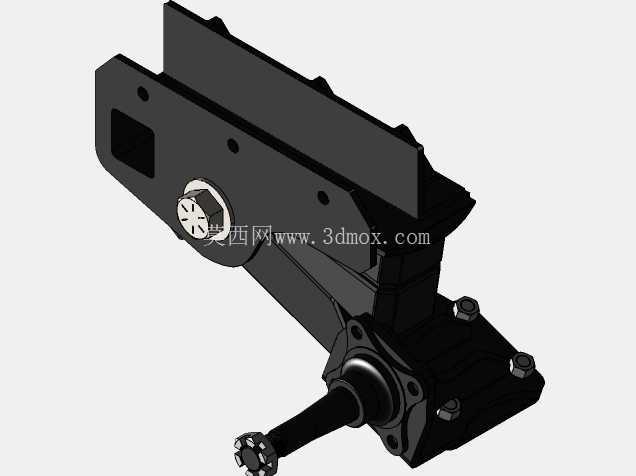

　　从功能特性来看，该悬挂采用橡胶弹性体作为缓冲减震元件，相比传统钢板弹簧结构，橡胶缓冲的固有阻尼特性能够更好过滤路面细碎颠簸，同时不存在钢板弹簧片间摩擦产生的异响与磨损问题，长期使用的维护需求更低。结构本身集成了安装基座、摆动臂、橡胶缓冲块、轮毂轴头、制动安装法兰几个核心部分，安装时直接通过基座上的螺栓孔固定在拖车车架的纵梁底面，不需要额外设计复杂的悬挂吊耳或者安装支架，对车架的加工精度要求更低，小型拖车厂商甚至个人改装者都能快速完成装配。

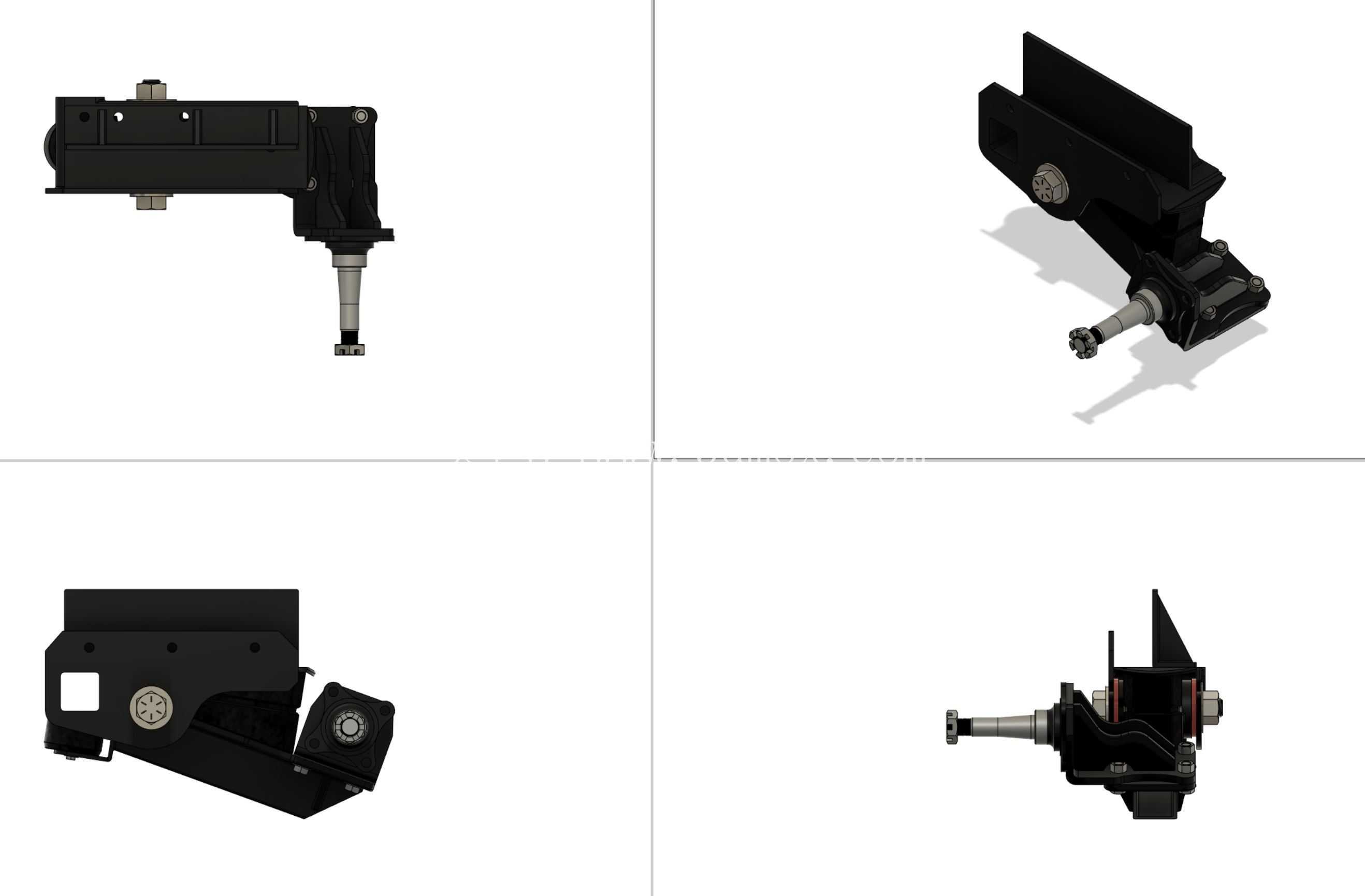

　　设计思路上，该结构参考了ASR3500S05型号的成熟产品结构，在没有原厂原理图的前提下完成了逆向建模，整体安装孔位的位置、螺栓规格都符合通用拖车配件的标准规范，摆动臂的摆动行程限制在合理范围内，避免极限压缩或者拉伸工况下橡胶缓冲块出现过度形变导致的损坏。轴头部分采用标准的拖车轮毂轴承安装位，适配市面上常见的5孔或者6孔轻型拖车轮毂，轴端的螺纹结构匹配标准的轮毂锁紧螺母与开口销固定结构，和通用拖车配件的互换性极强，用户不需要单独定制特殊规格的轮毂或者轴承配件。

　　安装边界方面，该悬挂单元的基座安装面为平面，设计时预留了四个螺栓安装孔，适配常见的矩形管纵梁的安装尺寸，安装时只需要在车架纵梁对应位置钻孔，使用标准高强度螺栓紧固即可完成固定。摆动臂的摆动角度范围经过校核，在满载工况下橡胶缓冲块的压缩量控制在橡胶材料许用形变范围内，不会出现刚性撞击；空载工况下缓冲块的预压缩量足够，不会出现行驶过程中悬挂松旷的问题。轴头的中心高度在空载状态下匹配常见的13寸、14寸轻型拖车轮胎的安装尺寸，制动法兰的位置适配主流的电动制动鼓或者液压制动盘的安装规格，用户可以根据自身需求选择是否加装制动系统。

　　结构细节上，摆动臂与基座之间的铰接位置采用金属衬套，能够承受径向的冲击载荷，同时避免铰接点出现松旷；橡胶缓冲块被包裹在金属壳体内部，能够阻挡路面的泥水、砂石直接冲击橡胶元件，延长橡胶件的使用寿命；轴头部分的轴颈经过尺寸校核，匹配标准的圆锥滚子轴承规格，能够承受3500磅总重下的径向载荷与转弯时产生的轴向载荷。整个结构没有复杂的油路或者气路结构，完全依靠橡胶的弹性实现缓冲减震，故障率远低于液压或者气动悬挂，非常适合轻型拖挂这种低维护需求的使用场景。

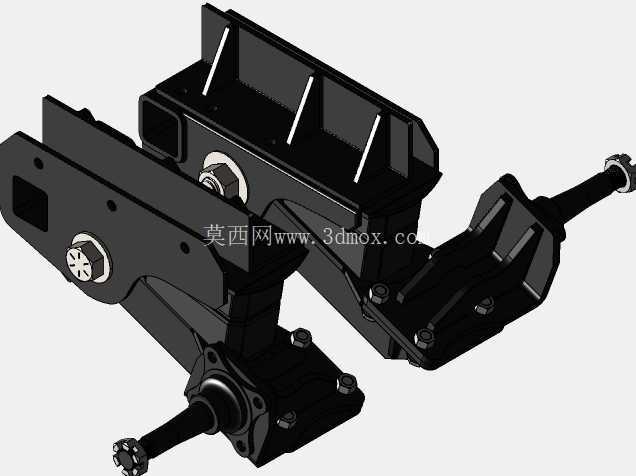

　　在实际使用场景中，这类无轴悬挂特别适合单轴或者双轴的小型拖车，双轴配置时可以通过调整每个悬挂单元的安装位置，实现更小的转弯半径，同时每个悬挂单元独立跳动，在不平整路面上能够保证每个轮胎都贴合地面，减少单轮悬空导致的轮胎打滑或者车架扭曲问题。相比传统整体车轴，单侧模块化的设计也方便维修更换，单个悬挂损坏时不需要拆卸整根车轴，只需要更换单侧单元即可，大幅降低后期维护的成本与时间。建模过程中对各个配合面的尺寸公差都做了合理预留，比如轴承安装位的过盈量、螺栓孔的间隙、摆动臂的活动间隙都符合机械设计的通用规范，模型导入仿真软件后可以直接做有限元强度校核，或者直接生成工程图用于加工生产。
