双位26650电芯固定支架结构设计

　　在便携储能设备、电动工具、小型动力模组的结构设计环节，电芯的固定可靠性直接决定整机组装良率与长期使用稳定性，这款双位26650电芯固定支架，正是针对圆柱电芯成组过程中的定位、防窜、绝缘隔离需求开发的结构件。从实际应用场景来看，这类支架多用于两串或两并结构的小型电池包，常见于手持电动工具的电池包模组、便携户外电源的电芯层、小型代步设备的动力单元，也可作为定制化电子设备的内置电芯固定结构，替代传统的泡棉胶粘贴、扎带捆绑等固定方式，解决电芯在震动、冲击工况下移位、极耳拉扯断裂的问题。

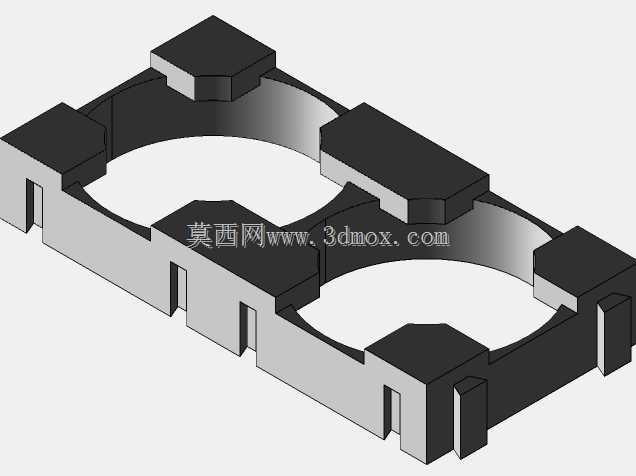

　　从功能特性上看，这款支架采用一体化注塑成型的框架式结构，设置两个独立的圆形电芯容纳仓，仓体内径匹配26650圆柱电芯的外径公差，仓壁周向设置多道限位凸筋，既可以减少电芯与支架的接触面积，为电芯工作时的热膨胀预留余量，也能通过凸筋的过盈配合实现电芯的径向固定，避免电芯在仓内转动。支架的上下端面设置有凸起的定位块与卡扣结构，当需要多层电芯堆叠时，上层支架与下层支架可通过定位块快速对位，卡扣卡合后无需额外螺丝固定即可实现层间连接，大幅提升模组组装效率。支架侧边设置有走线缺口，方便电芯极耳的连接镍片穿过，避免镍片被支架棱边割破造成短路风险，同时缺口位置做了圆角过渡处理，不会对镍片产生应力集中。

　　设计思路上，这款支架没有采用全包覆的仓体结构，而是在仓壁上开设了多道镂空槽，一方面可以减少注塑材料的用量，降低零件成本，另一方面可以提升电芯的散热效率，让电芯工作时产生的热量能够通过镂空槽快速散出，避免密闭仓体导致的热量积聚。支架的边角位置全部做了R角处理，既可以避免组装过程中锐边划伤操作人员，也能减少注塑过程中的应力集中，降低零件成型后翘曲变形的概率。定位卡扣的设计采用了带导向斜角的楔形结构，组装时无需精准对位即可顺着斜角滑入卡合位，拆卸时也可通过卡扣侧面的拆卸缺口撬动，不会损坏卡扣结构，满足模组返修时的拆卸需求。

　　从安装边界来看，这款支架的整体外轮廓尺寸适配双电芯并排布置的最小空间需求，两个电芯仓的中心距严格匹配26650电芯成组的标准安全间距，保证电芯之间留有足够的绝缘间隙，避免电芯外壳直接接触造成的短路风险。支架的厚度方向尺寸经过优化，既保证了足够的结构强度，在受到侧向挤压时不会出现仓体变形导致电芯脱落的问题，也不会占用过多的电池包内部空间，提升电池包的空间利用率。支架的安装定位基准设置在底部的两个对角凸台上，凸台的平面度控制在合理公差范围内，组装时可以将凸台贴合电池包外壳的定位柱，实现支架在壳体内的精准定位，避免支架在壳体内窜动。

　　在实际选型使用时，需要注意这款支架适配的是标准尺寸26650圆柱电芯，对于包有外皮厚度超差的电芯，需要提前验证配合松紧度，避免出现电芯无法装入或者装入后过松的问题。如果用于高震动工况的设备，可以在支架与电芯的间隙处填充少量导热结构胶，进一步提升固定可靠性，同时增强导热性能。支架的材质通常选用阻燃级PP材料，满足电池模组的阻燃要求，在高低温环境下不会出现脆裂、软化的问题，能够适配大部分户外使用场景的温度要求。
