管道疏通带齿旋转清洗工作头结构

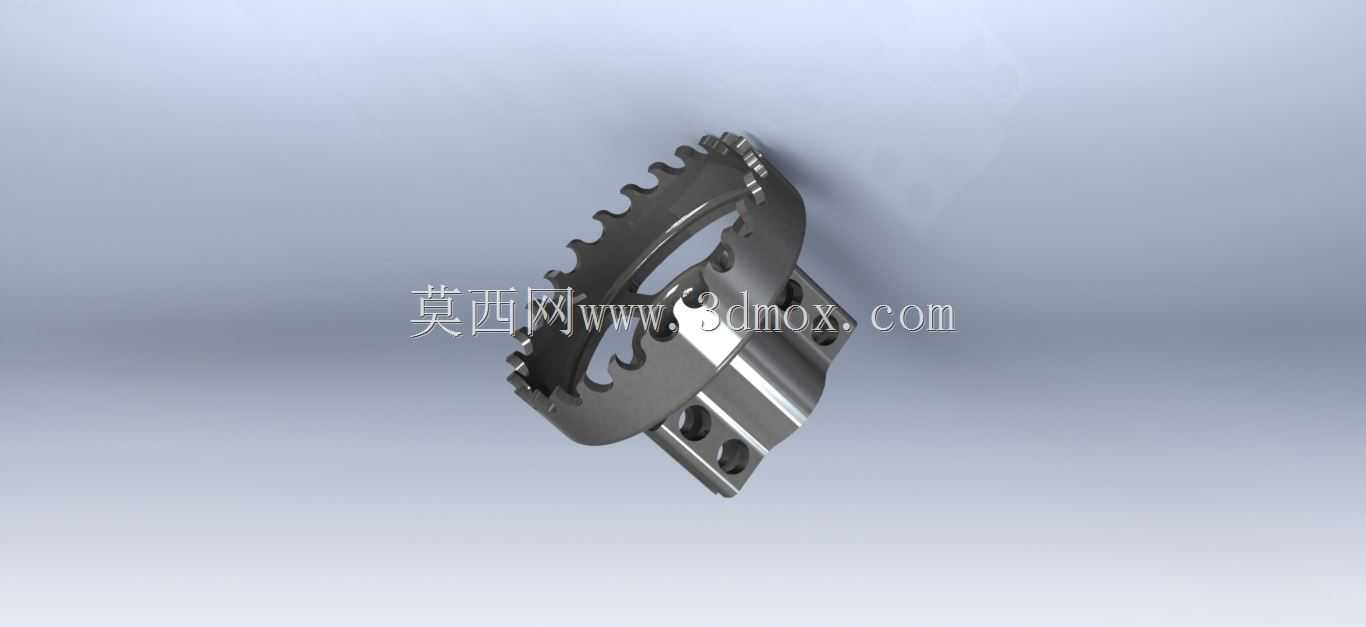

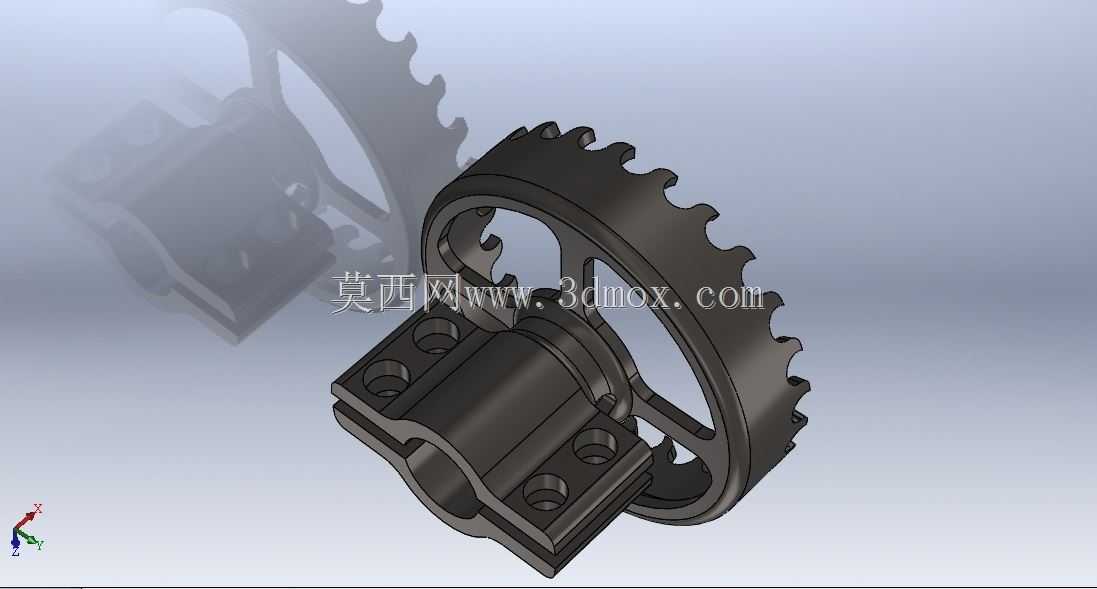

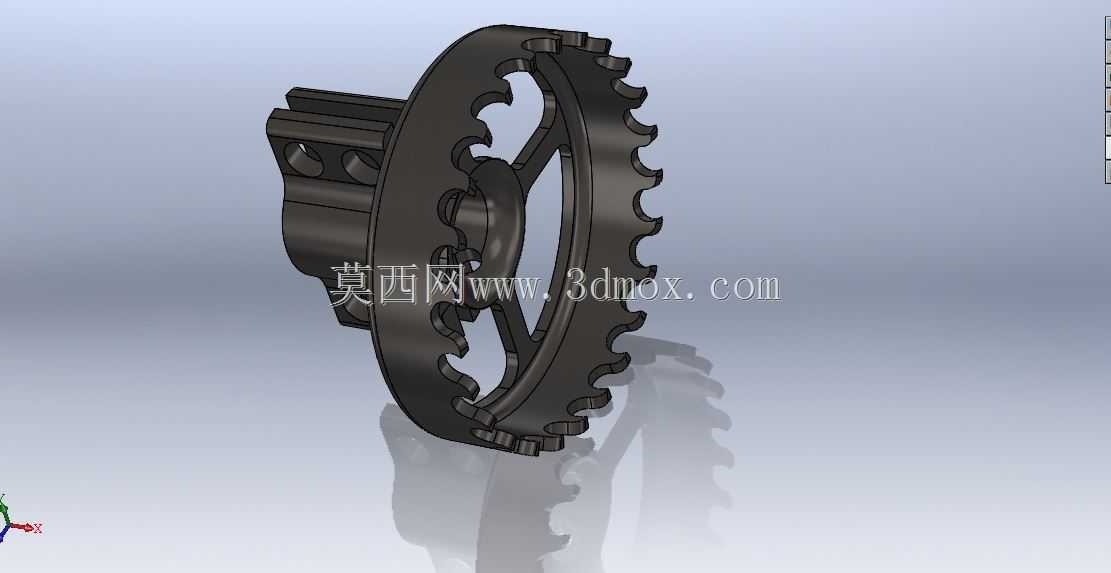

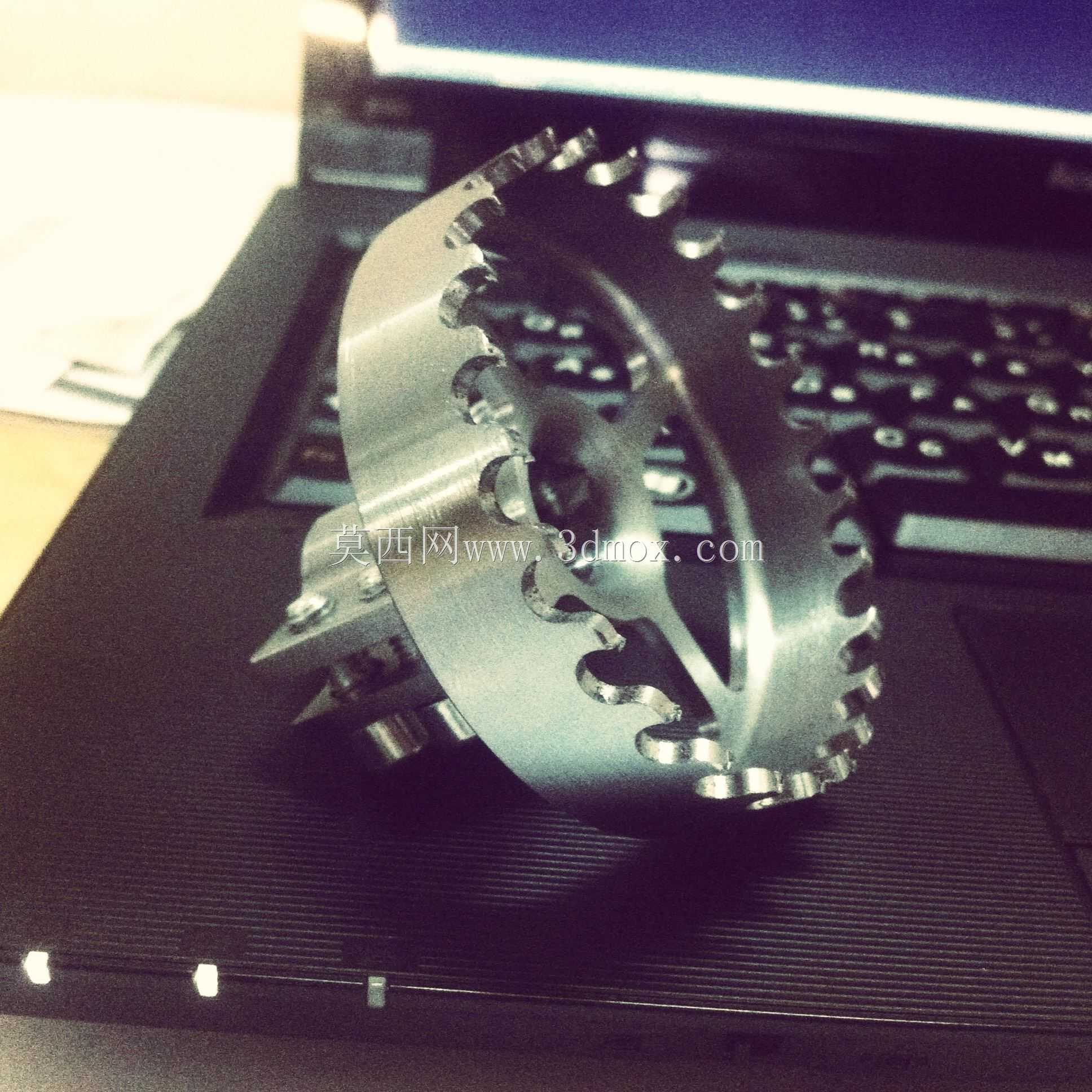

这款带齿旋转工作头主要适配市政管网、商用建筑排水管线的疏通清洗作业场景，在实际作业中，这类部件安装在高压疏通软管的前端，是直接接触管道内壁淤积物的执行端。日常管网养护作业里，下水管道内常附着板结的油污、固结的泥沙、缠绕的毛发与建筑残渣，常规高压水射流仅能冲散松软淤积物，遇到板结层时清理效率极低，这款带齿结构的工作头，就是为解决硬质淤积层剥离问题设计的。从结构设计来看，整体采用轮架一体式布局，外圈周向均匀排布的齿形结构，在高压水驱动旋转时，齿端会以恒定线速度刮擦管道内壁，齿形的切入角做了圆弧过渡处理，既保证对板结淤积物的剥离能力，又不会刮伤PVC、铸铁、陶瓷等常见材质的管道内壁，避免作业过程中造成管道破损。中间的连接基座采用对称双安装位设计，基座上预留的四个沉孔用于固定高压水喷嘴，喷嘴的喷射角度经过匹配调校，一部分喷嘴斜向后方喷射，靠高压水的反推力推动整个工作头在管道内向前行进，同时带动外圈齿架旋转；另一部分喷嘴朝向齿根位置喷射，及时冲掉刮落的淤积物，避免残渣卡入齿间造成旋转卡滞。安装边界方面，基座中心的通孔为标准高压软管接口，适配常规疏通设备的快接接头，整体外径尺寸适配100mm到200mm管径的排水管道，作业时工作头与管道内壁预留3到5mm的安全间隙，即使管道存在轻微变形、接口错位的情况，也能顺利通过，不会出现卡管问题。结构上做了等强度减重设计，轮架部分的镂空结构在保证整体刚性的前提下，降低了工作头的自重，减少高压水驱动时的能耗，同时镂空区域可让冲散的淤积物顺利随水流向后排出，不会在工作头前端形成堆积堵塞。齿部的排布做了错位处理，旋转过程中齿端的刮擦轨迹可以完全覆盖管道内壁整圈，不存在清理盲区，相比无齿的常规高压喷头，对板结淤积物的清理效率能提升六成以上，尤其适合餐饮街区、老旧小区这类油污淤积严重的管网养护场景。实际选型时，需要匹配对应疏通设备的泵压参数，保证工作头的旋转转速维持在合理区间，转速过低会导致刮擦力度不足，转速过高则会加剧齿部磨损，同时要根据作业管径选择对应外径规格的工作头，避免间隙过大导致刮擦不到位，或是间隙过小造成卡滞。
