自行车车把挂载灯夹固定支座结构

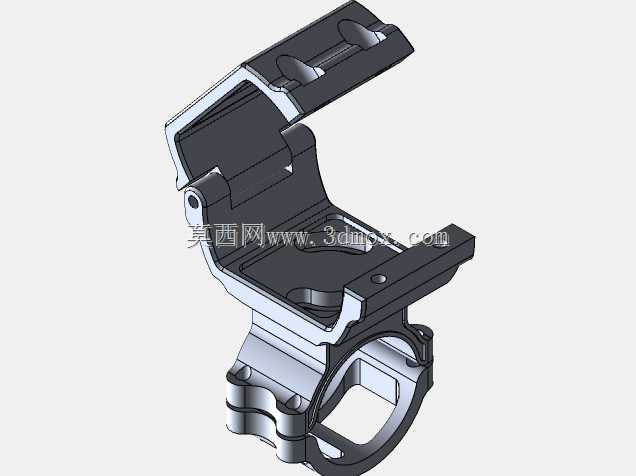

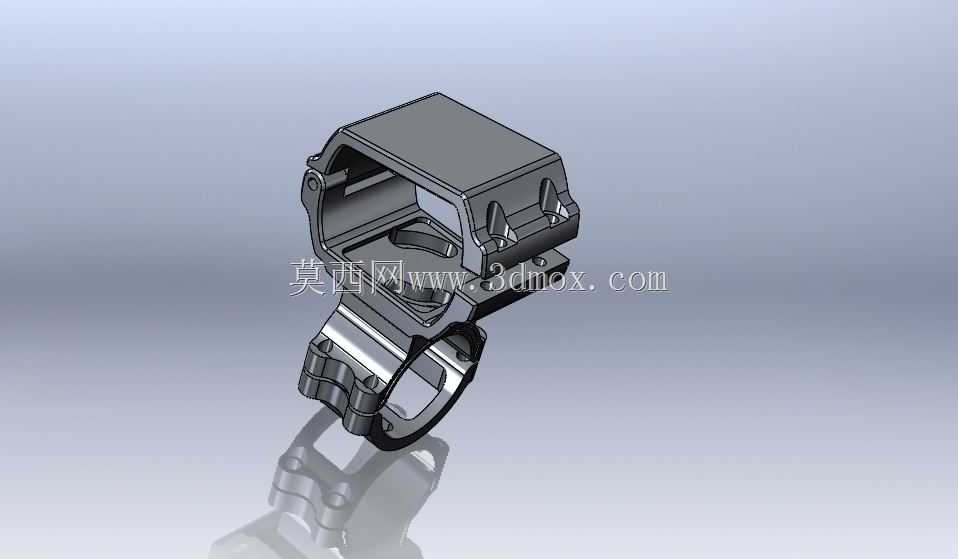

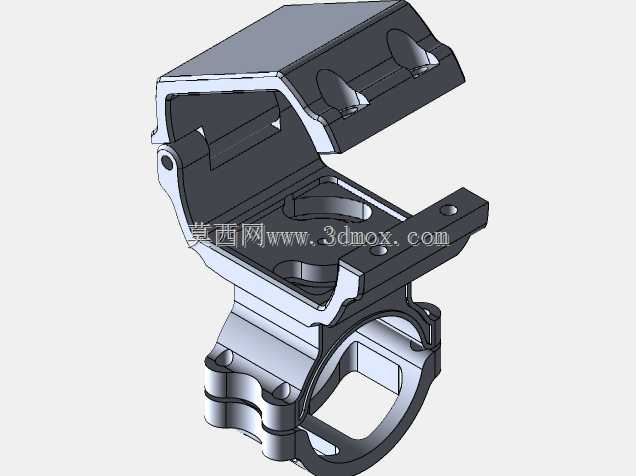

　　日常户外骑行场景中，车把位置的外设挂载一直是结构设计需要兼顾可靠性与易用性的环节，这款固定支座主要用于在自行车车把上加装照明灯具，解决骑行过程中夜间照明设备的固定问题，避免灯具在颠簸路面出现移位、松脱甚至掉落的情况。从结构设计逻辑来看，整个支座分为上下两个功能区段，上部为灯体安装仓，采用半包式围合结构，内侧预留了与灯体外壳匹配的定位凸点，安装时可以直接将灯体卡入仓体，配合侧面的弹性卡扣实现快速装拆，不需要额外工具就能完成灯具的取放，方便用户在停车后快速取下灯具携带，降低遗失风险。下部为车把夹持环结构，采用开口式抱箍设计，环体内侧做了防滑齿纹处理，抱箍的锁紧部位采用双螺栓压紧结构，相比单螺栓锁紧的结构，

　　这种设计可以让夹持力沿环体周向分布更均匀，不会出现局部应力集中导致车把漆面磨损或者夹持力不足的问题，适配常规直径的自行车圆管车把，安装时只需要调整抱箍开口卡入车把，拧紧两侧锁紧螺栓就能完成固定，安装边界上，夹持环的开合范围覆盖市面主流通勤车、山地车的车把管径，不需要额外加装转接衬套就能适配。设计过程中优先考虑了户外使用的工况需求，整个支座的棱边都做了圆角过渡处理，避免骑行过程中磕碰对使用者造成划伤，上部安装仓的侧壁做了减重开槽处理，在保证结构强度的前提下降低整体重量，不会给车把增加过多负载，同时开槽结构也能减少雨天骑行时的积水积存，避免金属部件长期泡水出现锈蚀。从受力角度分析，骑行过程中路面传递的振动会沿车把传导到支座，

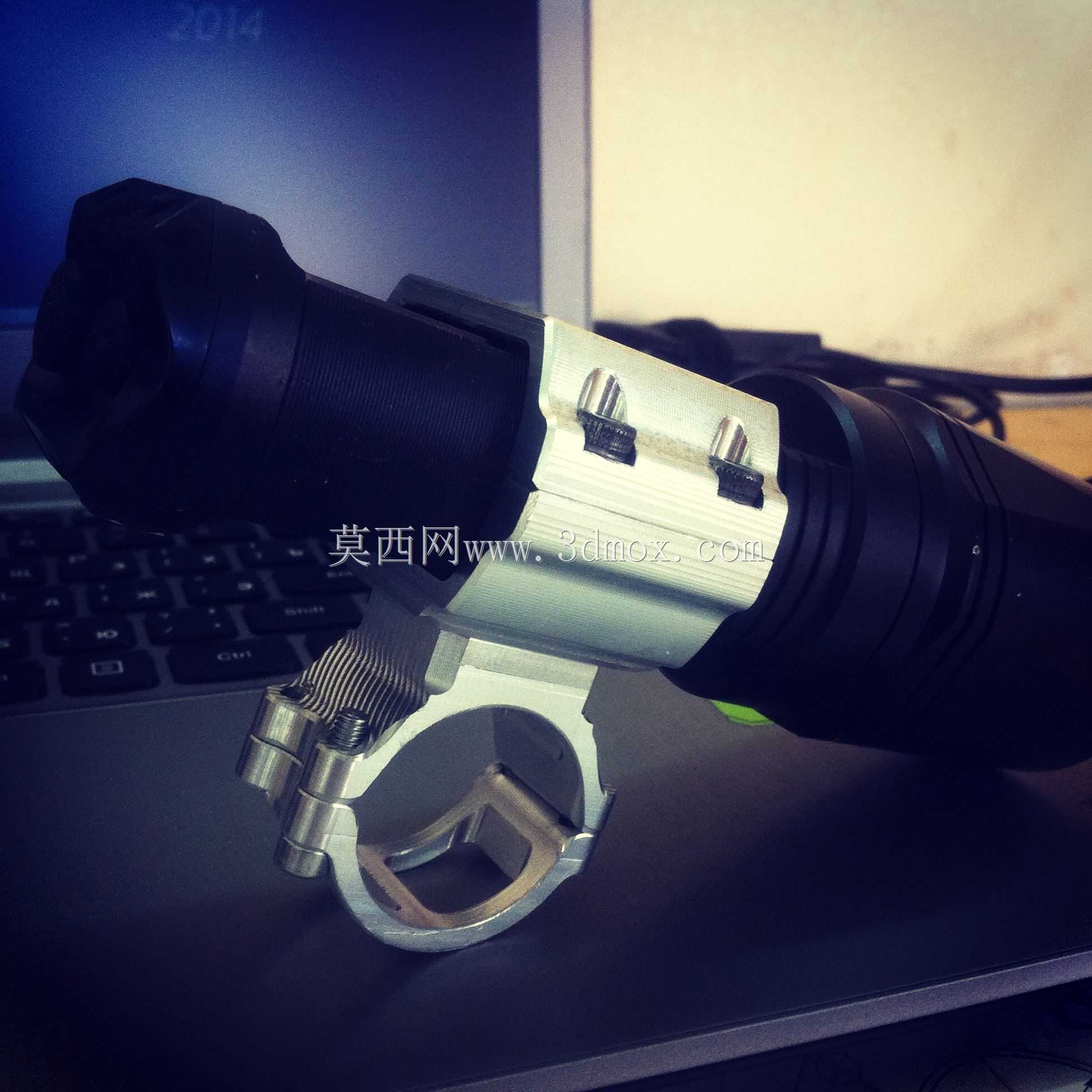

　　上部灯体仓与下部抱箍的连接部位做了加厚的加强筋结构，筋位沿振动传导方向布置，能够有效分散颠簸产生的冲击载荷，避免连接部位出现疲劳断裂。实际使用时，用户可以根据骑行需求调整支座在车把上的安装位置，既可以装在车把横管中部获得居中的照明视野，也可以装在靠近把立的位置预留出码表、车铃等其他外设的安装空间，抱箍的锁紧力矩控制在合理区间，既不会因为力矩过大夹伤碳纤维车把，也能保证在越野颠簸路面不会出现转动移位。结构上没有多余的冗余设计，所有的型面变化都服务于功能需求，安装仓的内部尺寸匹配常规方形外壳的骑行马灯，卡入后灯体的照射角度可以通过仓体与灯体的配合间隙做小范围微调，满足不同身高用户的照射角度需求，不需要额外增加角度调节关节，

　　简化结构的同时也减少了故障点。下部抱箍的开口宽度设计兼顾了安装便捷性与夹持强度，安装时不需要完全拧下锁紧螺栓就能将抱箍卡入车把，降低了安装过程中零件掉落遗失的概率，抱箍与上部灯体仓为一体化结构，相比拼接式的挂载支架，整体结构强度更高，能够承受更大的冲击载荷，适合复杂路况下的长途骑行使用。
